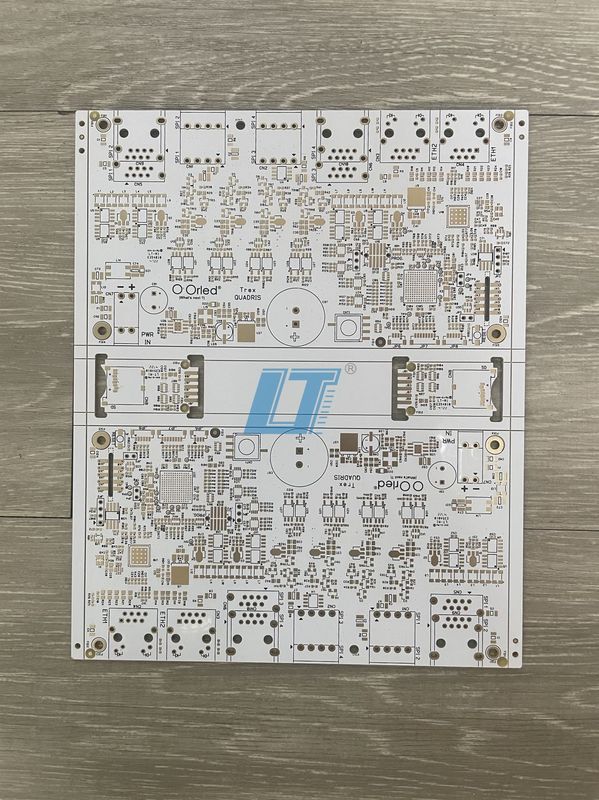

दो तरफा प्रिंटेड सर्किट बोर्ड आईएमएस पीसीबी ओएसपी सतह खत्म के साथ
आईएमएस पीसीबी उत्पाद प्रिंटेड सर्किट बोर्ड के क्षेत्र में नवाचार का शिखर है।विशेष रूप से उच्च प्रदर्शन वाले विद्युत अनुप्रयोगों को पूरा करने के लिए डिज़ाइन किया गया है जिन्हें मजबूत थर्मल प्रबंधन की आवश्यकता होती हैयह अछूता धातु सब्सट्रेट (आईएमएस) पीसीबी एक दो तरफा प्रिंटेड सर्किट बोर्ड है जिसे स्थायित्व, चालकता और दक्षता पर विशेष ध्यान देने के साथ डिजाइन किया गया है।यह एलईडी पीसीबी अनुप्रयोगों और अन्य उच्च शक्ति सर्किट के लिए एक आदर्श विकल्प बना रहा है.
आईएमएस पीसीबी उत्पाद के दिल में इसकी कस्टम सतह परिष्करण है। यह अनुकूलित विशेषता प्रत्येक अनुप्रयोग की अद्वितीय आवश्यकताओं को पूरा करने के लिए उत्पाद को अनुकूलित करने की अनुमति देती है,अनुकूलित कार्यक्षमता और दीर्घायु सुनिश्चित करनाचाहे औद्योगिक, ऑटोमोटिव या उपभोक्ता इलेक्ट्रॉनिक्स के लिए, यह कस्टम सतह परिष्करण सुविधा विभिन्न परिचालन वातावरण की मांगों का सामना करने के लिए आवश्यक अनुकूलन क्षमता प्रदान करती है।
इस पीसीबी की दोतरफा प्रकृति जटिलता और कनेक्टिविटी का एक बढ़ा हुआ स्तर प्रदान करती है, जिससे अधिक जटिल डिजाइन और एकतरफा पीसीबी की तुलना में अधिक घटकों का आवास संभव होता है।यह आईएमएस पीसीबी उत्पाद को बेहद बहुमुखी और अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त बनाता है जहां अंतरिक्ष प्रीमियम पर है और दोहरी कनेक्टिविटी आवश्यक है.
0.6-6.0MM की पीसीबी मोटाई सीमा के साथ, आईएमएस पीसीबी उत्पाद घटकों को माउंट करने के लिए एक मजबूत मंच प्रदान करता है।यह मोटाई सीमा उच्च शक्ति और उच्च तापमान संचालन में अक्सर सामना किया जाता है कि थर्मल तनाव और तनाव को संभालने के लिए आवश्यक संरचनात्मक अखंडता प्रदान करता है, जैसे कि एलईडी प्रकाश व्यवस्था और ऑटोमोटिव सिस्टम में पाए जाते हैं।यह सुनिश्चित करना कि यह सबसे अधिक मांग वाले अनुप्रयोगों में भी समय की परीक्षा का सामना कर सकता है.
जब सटीकता और विवरण की बात आती है, तो आईएमएस पीसीबी उत्पाद निराश नहीं करता है, जिसमें न्यूनतम लाइन चौड़ाई और 0.075/0.075 मिमी का अंतर है।इस स्तर की सटीकता यह सुनिश्चित करती है कि सबसे छोटे घटकों को भी समायोजित किया जा सके, जो आधुनिक इलेक्ट्रॉनिक उपकरणों में आवश्यक जटिल सर्किट के लिए आवश्यक है।यह बारीक रेखा संकल्प घने और अत्यधिक कुशल सर्किट डिजाइनों के निर्माण को सुविधाजनक बनाता है जो उन्नत तकनीकी कार्यों का समर्थन करने में सक्षम हैं.
आईएमएस पीसीबी उत्पाद की थर्मल चालकता 0 के विकल्पों के साथ चर है।5, 1, 2, 3, 5 और 8 W/mK, जिसमें 1.0W/mK के साथ एक विशेष संस्करण और 1.0W/mK से अधिक या 1.0W/mK के बराबर थर्मल चालकता वाले संस्करण शामिल हैं।ये कई थर्मल चालकता विकल्प विभिन्न अनुप्रयोगों में गर्मी को प्रभावी ढंग से प्रबंधित करने के लिए आवश्यक लचीलापन प्रदान करते हैंएलईडी पीसीबी के लिए, जो गर्मी की महत्वपूर्ण मात्रा उत्पन्न करते हैं, उच्च थर्मल चालकता विकल्प यह सुनिश्चित करते हैं कि गर्मी जल्दी और कुशलता से दूर हो जाती है,एलईडी की स्थायित्व और प्रदर्शन को संरक्षित करना.
तांबे आधारित पीसीबी सब्सट्रेट को शामिल करते हुए, आईएमएस पीसीबी उत्पाद तांबे की बेहतर विद्युत चालकता और थर्मल गुणों से लाभान्वित होता है।यह बेहतर शक्ति प्रबंधन क्षमताओं और बढ़ी हुई थर्मल अपव्यय के लिए अनुवाद करता हैतांबे की उत्कृष्ट ताप चालकता पीसीबी पर हॉटस्पॉट को कम करने में विशेष रूप से फायदेमंद है।इस प्रकार एक समान तापमान वितरण सुनिश्चित करना और थर्मल संबंधित विफलताओं के जोखिम को कम करना.
निष्कर्ष के रूप में, आईएमएस पीसीबी उत्पाद उन्नत इंजीनियरिंग और विनिर्माण सटीकता का प्रमाण है। यह उच्च थर्मल चालकता, लाइन चौड़ाई और अंतराल में सटीकता,और इसकी पर्याप्त मोटाई द्वारा दी गई ताकतयह, दो तरफा तांबे आधारित पीसीबी की बहुमुखी प्रतिभा और कस्टम सतह परिष्करण की अनुकूलन क्षमता के साथ संयुक्त है,आईएमएस पीसीबी उत्पाद को उन लोगों के लिए एक उत्कृष्ट विकल्प बनाता है जो अपनी एलईडी पीसीबी और इन्सुलेटेड मेटल सब्सट्रेट पीसीबी जरूरतों के लिए एक विश्वसनीय और कुशल समाधान की तलाश में हैं.
| तकनीकी पैरामीटर | विनिर्देश |
|---|---|
| पीसीबी मोटाई | 0.6-6.0MM |
| तांबे की मोटाई | 0.5-6.0 औंस |
| नमूना | उपलब्ध |
| वोल्टेज का सामना करें | >>3 केवी |
| न्यूनतम रेखा चौड़ाई/अंतर | 0.075/0.075 मिमी |
| सतह खत्म | HASL, ENIG, OSP, इमर्शन सिल्वर |
| ऊष्मा चालकता | 0.5/1/2/3/5/8 W, 1.0w, >=1.0W/mK |
| प्रकार | इन्सुलेशन शीट, पीसीबी बेस बोर्ड |
| सिल्कस्क्रीन | सफेद, काला, पीला |
| सतह का परिष्करण | सीमा शुल्क |
आईएमएस पीसीबी, इसकी अनुकूलन योग्य सतह परिष्करण के साथ,प्रकाश निर्माता और अन्य उद्योगों की विविध आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया एक बहुमुखी उत्पाद है जहां उच्च प्रदर्शन वाले प्रिंटेड सर्किट बोर्ड महत्वपूर्ण हैंहमारे द्वारा दी जाने वाली पीसीबी विनिर्माण सेवा यह सुनिश्चित करती है कि प्रत्येक पीसीबी हमारे ग्राहकों की सटीक आवश्यकताओं के अनुरूप हो, जिसमें 0.5 से 6.0 औंस तक के तांबे की मोटाई हो,इसे उन अनुप्रयोगों के लिए आदर्श बनाता है जो बेहतर विद्युत चालकता और थर्मल प्रबंधन की मांग करते हैं.
हमारे आईएमएस पीसीबी के लिए मुख्य अनुप्रयोग परिदृश्यों में से एक प्रकाश उद्योग में है। प्रकाश निर्माताओं के लिए पीसीबी को अक्सर एलईडी घटकों के थर्मल आउटपुट को संभालने के लिए एक मजबूत डिजाइन की आवश्यकता होती है।हमारे पीसीबी के साथ उपलब्ध उच्च तांबा मोटाई कुशल गर्मी अपव्यय के लिए अनुमति देता है, प्रकाश व्यवस्थाओं में दीर्घायु और विश्वसनीयता सुनिश्चित करते हैं। चाहे वह वाणिज्यिक, आवासीय या औद्योगिक प्रकाश व्यवस्था के लिए हो, हमारे पीसीबी इन अनुप्रयोगों के केंद्र में पाए जा सकते हैं,उच्च घनत्व वाले प्रकाश समाधानों के लिए एक स्थिर और टिकाऊ मंच प्रदान करना.
कॉपर आधारित पीसीबी पावर इलेक्ट्रॉनिक्स के लिए भी बहुत उपयुक्त है जहां उच्च वर्तमान हैंडलिंग और थर्मल प्रबंधन महत्वपूर्ण हैं। हमारे बोर्ड 3KV से अधिक वोल्टेज का सामना करने के लिए इंजीनियर हैं,उन्हें बिजली की आपूर्ति के लिए एक उत्कृष्ट विकल्प बनानेउच्च तांबे की मोटाई बिजली के कुशल हस्तांतरण में सहायता करती है जबकि यह सुनिश्चित करती है कि बोर्ड विफलता के बिना उच्च वोल्टेज अनुप्रयोगों के तनाव को संभाल सकता है।
इसके अतिरिक्त, हमारे पीसीबी निर्माण प्रक्रिया में सटीकता को 0.075/0.075 मिमी की न्यूनतम लाइन चौड़ाई और अंतराल बनाए रखने की हमारी क्षमता से उजागर किया गया है।यह विशेष रूप से उन परिदृश्यों में महत्वपूर्ण है जहां अंतरिक्ष प्रीमियम पर है, जैसे घनी पैक उपभोक्ता इलेक्ट्रॉनिक्स या विशेष कॉम्पैक्ट उपकरणों में। ठीक रेखा परिशुद्धता एक छोटे से क्षेत्र में अधिक जटिल सर्किट की अनुमति देती है,प्रदर्शन पर समझौता किए बिना अंतिम उत्पाद की कार्यक्षमता में सुधार करना.
हमारे आईएमएस पीसीबी का उत्पादन सबसे बड़ी पीसीबी सुविधाओं में से एक में किया जाता है, जो अत्याधुनिक तकनीक और सख्त गुणवत्ता नियंत्रण उपायों से लैस है।यह सुनिश्चित करता है कि प्रत्येक वितरित पीसीबी उच्चतम गुणवत्ता का हो, विभिन्न उद्योगों में हमारे ग्राहकों के कठोर मानकों को पूरा करता है।इस सुविधा का आकार और तकनीकी क्षमता हमें प्रत्येक परियोजना के लिए आवश्यक व्यक्तिगत ध्यान का त्याग किए बिना बड़ी मात्रा में कार्य करने में सक्षम बनाती है.
संक्षेप में, आईएमएस पीसीबी उत्पाद एक अत्यधिक अनुकूलन योग्य समाधान है जो कई अनुप्रयोगों और परिदृश्यों की सेवा करता है।प्रकाश निर्माताओं के लिए मजबूत पीसीबी से लेकर उच्च वोल्टेज के तहत काम करने के लिए डिज़ाइन किए गए तांबे आधारित पीसीबी तक जो प्रभावी गर्मी प्रबंधन की आवश्यकता हैहमारी पेशकश व्यापक है। असाधारण पीसीबी निर्माण के लिए समर्पित सेवा द्वारा समर्थित, ग्राहक सबसे अधिक मांग वाले वातावरण में अपने नवाचारों को संचालित करने के लिए हमारे उत्पादों पर भरोसा कर सकते हैं।
हमारे आईएमएस पीसीबी उत्पाद आपकी विशिष्ट परियोजना आवश्यकताओं को पूरा करने के लिए व्यापक उत्पाद अनुकूलन सेवाएं प्रदान करते हैं। उच्च गुणवत्ता वाले एल्यूमीनियम पीसीबी पर ध्यान केंद्रित करते हुए,हम सुनिश्चित करते हैं कि प्रत्येक एल्यूमीनियम पीसीबी बोर्ड सटीकता के साथ तैयार किया जाता है और प्रकाश इंजन बोर्ड के रूप में इष्टतम प्रदर्शन के लिए डिज़ाइन किया गया हैमुख्य उत्पाद विशेषताओं में निम्नलिखित शामिल हैंः
न्यूनतम रेखा चौड़ाई/अंतरः हम 0.075/0.075 मिमी की न्यूनतम रेखा चौड़ाई और अंतर प्रदान करते हैं, जिससे जटिल सर्किट डिजाइनों के लिए ठीक रेखा सटीकता सुनिश्चित होती है।
तांबे की मोटाईः हमारे तांबे की मोटाई विकल्पों की सीमा 0.5 से 6.0 औंस तक फैली हुई है, वर्तमान ले जाने की आवश्यकताओं और थर्मल विचारों के आधार पर अनुकूलन की अनुमति देती है।
आईएसओ प्रमाणन: हम अंतरराष्ट्रीय मानकों के अनुरूप होने पर गर्व करते हैं, आईएसओ 9001 धारण करते हैंः2015, आईएसओ 14001:2015, और आईएसओ 13485:2016 प्रमाणपत्र, जो हमारी पीसीबी निर्माण सेवाओं में गुणवत्ता और पर्यावरण प्रबंधन के प्रति हमारी प्रतिबद्धता को दर्शाता है।
सेवाः हम एल्यूमीनियम पीसीबी के लिए पीसीबी निर्माण सेवाओं में विशेषज्ञ हैं, यह सुनिश्चित करते हुए कि आपका दो तरफा मुद्रित सर्किट बोर्ड गुणवत्ता और विश्वसनीयता के उच्चतम मानकों को पूरा करता है।
परतों की संख्या: हमारी सेवा में डबल-साइड प्रिंटेड सर्किट बोर्ड का निर्माण शामिल है, जो उन्नत इलेक्ट्रॉनिक अनुप्रयोगों के लिए आवश्यक बहुमुखी प्रतिभा और जटिलता प्रदान करता है।
आईएमएस पीसीबी उत्पाद आपके उत्पाद के जीवन चक्र के दौरान आपकी सहायता के लिए डिज़ाइन किए गए व्यापक तकनीकी समर्थन और सेवाओं के साथ आता है।विशेषज्ञों की हमारी टीम यह सुनिश्चित करने के लिए समर्पित है कि आप अपने आईएमएस पीसीबी से अधिकतम लाभ प्राप्त करें और आपके सामने आने वाली किसी भी समस्या को तुरंत हल किया जाए.
हमारी सहायता सेवाओं में ऑनलाइन संसाधन जैसे विस्तृत उत्पाद प्रलेखन, अक्सर पूछे जाने वाले प्रश्न और समस्या निवारण गाइड शामिल हैं जो आपको आम प्रश्नों और समस्याओं के उत्तरों को जल्दी से खोजने में मदद करते हैं। इसके अतिरिक्त,हम एक ज्ञान आधार तक पहुंच प्रदान करते हैं जो नियमित रूप से नवीनतम जानकारी और समाधानों के साथ अद्यतन किया जाता है.
हम अधिक जटिल या विशिष्ट मुद्दों के लिए भी प्रत्यक्ष सहायता प्रदान करते हैं जो उत्पन्न हो सकते हैं। Our technical support team is comprised of experienced professionals who are well-versed in the intricacies of IMS PCB technology and are ready to provide personalized assistance to address your unique needs.
इसके अलावा हम नियमित रूप से प्रशिक्षण सत्र और वेबिनार आयोजित करते हैं ताकि हमारे ग्राहकों को नई सुविधाओं, सर्वोत्तम प्रथाओं,और विभिन्न अनुप्रयोगों में आईएमएस पीसीबी के उपयोग को अनुकूलित करने के लिए उन्नत तकनीक.
यदि आपके आईएमएस पीसीबी को मरम्मत या रखरखाव की आवश्यकता है, तो हमारे पास एक समर्पित सेवा विभाग है जो दक्षता और सटीकता के साथ मरम्मत को संभालने के लिए सुसज्जित है।हम डाउनटाइम को कम करने का प्रयास करते हैं और यह सुनिश्चित करते हैं कि आपका उत्पाद आपको इष्टतम कार्य स्थिति में लौटाया जाए.
हम अपने सभी ग्राहकों को असाधारण सेवा और सहायता प्रदान करने के लिए प्रतिबद्ध हैं।हमारा उद्देश्य आईएमएस पीसीबी उत्पाद के साथ एक निर्बाध अनुभव को सुविधाजनक बनाना और विश्वास और संतुष्टि पर आधारित दीर्घकालिक संबंधों को बढ़ावा देना है.
