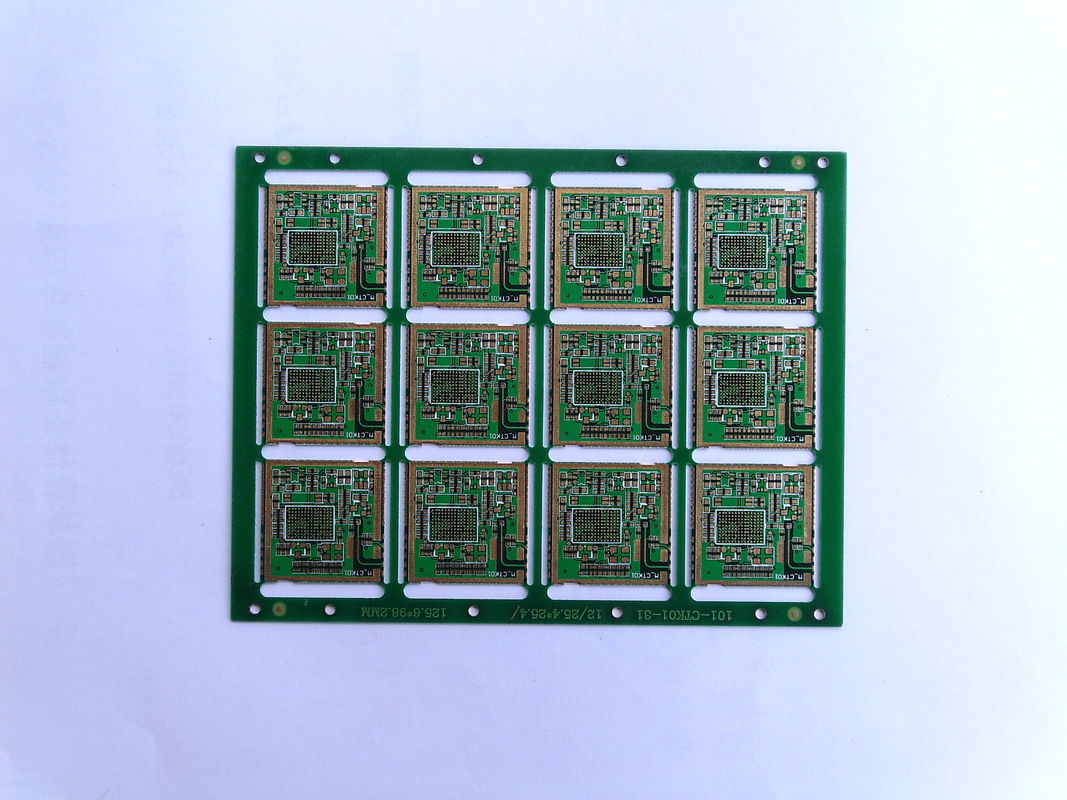

1.6 मिमी मोटी दो तरफा पीसीबी दोहरी परतों और उन्नत विनिर्माण के लिए

उत्पाद विवरण:

डबल साइडेड पीसीबी, जिसे टू-साइडेड सर्किट बोर्ड के रूप में भी जाना जाता है, पीसीबी उद्योग में एक महत्वपूर्ण प्रगति है, जो जटिल और उन्नत इलेक्ट्रॉनिक आवश्यकताओं को पूरा करता है। अपनी मजबूत संरचना और लचीले अनुप्रयोगों के साथ, यह उत्पाद विभिन्न इलेक्ट्रॉनिक उपकरणों में एक मुख्य आधार बन गया है, जो साधारण गैजेट्स से लेकर परिष्कृत औद्योगिक मशीनरी तक फैला हुआ है। यह सारांश हमारे डबल साइडेड पीसीबी के विनिर्देशों और लाभों में तल्लीन करेगा, उन प्रमुख विशेषताओं को उजागर करेगा जो इसे बाजार में अलग बनाती हैं।

डबल साइडेड पीसीबी की कार्यक्षमता के केंद्र में इसका कॉपर वेट है, जिसे 1oz से 6oz के बीच अनुकूलित किया जा सकता है। यह रेंज बढ़ी हुई करंट कैरिंग क्षमता और बेहतर थर्मल प्रबंधन की अनुमति देती है, यह सुनिश्चित करती है कि बोर्ड विभिन्न विद्युत अनुप्रयोगों को संभाल सके। चाहे वह उच्च-शक्ति वाले उपकरणों के लिए हो या नाजुक इलेक्ट्रॉनिक घटकों के लिए, समायोज्य कॉपर वेट विविध डिजाइन आवश्यकताओं को पूरा करने के लिए आवश्यक लचीलापन प्रदान करता है।

पीसीबी के प्रदर्शन के सबसे महत्वपूर्ण पहलुओं में से एक इसकी सतह उपचार है, और हमारा डबल साइडेड प्रिंटेड बोर्ड अपने इमर्शन गोल्ड सतह उपचार के साथ इस क्षेत्र में उत्कृष्ट है। यह तकनीक न केवल एक सपाट सतह प्रदान करती है जो फाइन-पिच घटकों या बीजीए (बॉल ग्रिड ऐरे) के लिए आदर्श है, बल्कि यह पीसीबी की स्थायित्व और शेल्फ लाइफ को भी बढ़ाती है। इमर्शन गोल्ड उपचार उत्कृष्ट चालकता सुनिश्चित करता है और ऑक्सीकरण के खिलाफ एक सुरक्षात्मक परत प्रदान करता है, समय के साथ बोर्ड के कनेक्शन की अखंडता को बनाए रखता है।

डबल साइडेड पीसीबी विभिन्न सिल्कस्क्रीन रंग विकल्पों के साथ आता है, जिसमें सफेद, काला और पीला शामिल है, जो बोर्ड पर स्पष्ट और सुपाठ्य अंकन की अनुमति देता है। ये अंकन घटकों, परीक्षण बिंदुओं की पहचान करने और महत्वपूर्ण असेंबली निर्देश प्रदान करने के लिए महत्वपूर्ण हैं। हमारे बोर्डों पर उच्च-कंट्रास्ट सिल्कस्क्रीन रंग आसान पढ़ने के लिए बनाते हैं और अंतिम उत्पाद के सौंदर्य या कार्यात्मक आवश्यकताओं से मेल खाने के लिए तैयार किए जा सकते हैं।

भौतिक विशेषताओं के संबंध में, पीसीबी की मोटाई 1.6 मिमी पर मानकीकृत है, जो घटकों के लिए एक मजबूत आधार प्रदान करती है और यह सुनिश्चित करती है कि बोर्ड असेंबली और उपयोग के यांत्रिक तनावों का सामना करने के लिए पर्याप्त मजबूत है। यह मोटाई एक उद्योग मानक है, जो स्थायित्व और लचीलेपन के बीच एक उत्कृष्ट संतुलन प्रदान करती है, जिससे यह अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त है।

डबल साइडेड पीसीबी विभिन्न रंगों में भी उपलब्ध है जिसमें हरा, नीला और पीला शामिल है। ये रंग केवल दृश्य अपील के लिए नहीं हैं; वे ट्रेस और सोल्डर मास्क की दृश्यता को प्रभावित करके एक व्यावहारिक उद्देश्य पूरा करते हैं। रंग का चुनाव निरीक्षण प्रक्रियाओं के लिए महत्वपूर्ण हो सकता है और असेंबली या परीक्षण चरणों के दौरान मुद्दों की पहचान में सहायता कर सकता है। इसके अलावा, कॉर्पोरेट ब्रांडिंग के साथ संरेखित करने या सिस्टम के भीतर विभिन्न प्रकार के बोर्डों को अलग करने के लिए रंग का चयन किया जा सकता है।

बड़े अनुप्रयोगों के लिए, 1.2 मीटर डबल-साइडेड पीसीबी वेरिएंट विस्तारित सतह क्षेत्र प्रदान करता है, जो अधिक घटकों या बड़े विन्यासों को समायोजित करता है। यह विस्तारित आकार वेरिएंट मानक आकार के बोर्डों की सभी गुणवत्ता सुविधाओं को बरकरार रखता है लेकिन उन अनुप्रयोगों के लिए अतिरिक्त स्थान प्रदान करता है जिन्हें इसकी आवश्यकता होती है, जिससे यह औद्योगिक-पैमाने की परियोजनाओं के लिए एक बहुमुखी समाधान बन जाता है।

निष्कर्ष में, डबल साइडेड पीसीबी आधुनिक इलेक्ट्रॉनिक्स के लिए एक बहुमुखी और विश्वसनीय घटक है। अनुकूलन योग्य कॉपर वेट, बेहतर सतह उपचार, विभिन्न सिल्कस्क्रीन रंगों, मानक मोटाई और बोर्ड रंगों के विकल्प के साथ, यह उत्पाद इलेक्ट्रॉनिक्स उद्योग के सटीक मानकों को पूरा करने के लिए डिज़ाइन किया गया है। चाहे वह उपभोक्ता इलेक्ट्रॉनिक्स, ऑटोमोटिव अनुप्रयोगों, या औद्योगिक उपकरणों के लिए हो, हमारा डबल साइडेड प्रिंटेड बोर्ड गुणवत्ता और स्थायित्व की तलाश करने वाले डिजाइनरों और इंजीनियरों के लिए एक उत्कृष्ट विकल्प है।

विशेषताएं:

• उत्पाद का नाम: डबल साइडेड पीसीबी
• कच्चा माल: FR-4
• कंडक्टर स्पेस: 3 मिल
• सोल्डर रेसिस्ट कलर: ग्रीन
• सिल्कस्क्रीन कलर: व्हाइट, ब्लैक, येलो
• अतिरिक्त विशेषताएं:
  • जटिल सर्किट्री के लिए डुअल लेयर पीसीबी डिजाइन
  • टू-साइडेड सर्किट बोर्ड अधिक घटकों और कनेक्शन की अनुमति देता है
  • विशेष अनुप्रयोगों के लिए अतिरिक्त लंबा डबल-साइडेड पीसीबी

तकनीकी पैरामीटर:

अनुप्रयोग:

1.2 मीटर डबल-साइडेड पीसीबी आधुनिक इलेक्ट्रॉनिक्स उद्योग में एक अत्यधिक बहुमुखी और आवश्यक घटक है। सतह फिनिश रेंज के साथ जिसमें HASL, ENIG, इमर्शन टिन, इमर्शन सिल्वर, गोल्ड फिंगर और OSP शामिल हैं, ये पीसीबी विभिन्न सुरक्षात्मक कोटिंग्स से सजे हैं जो उनकी स्थायित्व और विश्वसनीयता को बढ़ाते हैं। 1.6 मिमी की मानक पीसीबी मोटाई एक मजबूत निर्माण सुनिश्चित करती है, जो विभिन्न अनुप्रयोगों की मांगों का सामना करने में सक्षम है, जबकि हरे, नीले और पीले जैसे रंगों की उपलब्धता अनुकूलन और असेंबली और रखरखाव के दौरान आसान पहचान की अनुमति देती है। इसके अलावा, इन बोर्डों पर 3 मिल का कंडक्टर स्पेस उच्च घनत्व वाले ट्रैक की अनुमति देता है, जिससे स्पेस-कंस्ट्रेंड उत्पादों में जटिल सर्किट डिजाइन सक्षम होते हैं।डबल-साइडेड प्रिंटेड बोर्ड के लिए आवेदन के अवसर और परिदृश्य व्यापक और विविध हैं, जो उपभोक्ता इलेक्ट्रॉनिक्स से लेकर औद्योगिक नियंत्रण प्रणालियों तक फैले हुए हैं। उपभोक्ता इलेक्ट्रॉनिक्स में, ये पीसीबी आमतौर पर स्मार्टफोन, लैपटॉप और टेलीविजन जैसे जटिल उपकरणों में पाए जाते हैं जहां स्पेस ऑप्टिमाइज़ेशन महत्वपूर्ण होता है। ओवरलेंथ पीसीबी विशेष रूप से बड़े उपकरणों में उपयोगी होते हैं, जैसे होम एंटरटेनमेंट सिस्टम और नेटवर्किंग उपकरण, जहां लंबे निरंतर सर्किट की आवश्यकता होती है।डबल-साइडेड पीसीबी के औद्योगिक अनुप्रयोगों में ऑटोमेशन मशीनरी, पावर सप्लाई और विनिर्माण उपकरण के लिए कंट्रोल मॉड्यूल शामिल हैं। 1.6 मिमी मोटाई और ENIG या HASL जैसे सुरक्षित सतह फिनिश द्वारा प्रदान की गई मजबूती यह सुनिश्चित करती है कि ये बोर्ड औद्योगिक वातावरण की कठोर परिस्थितियों, जिसमें कंपन, तापमान में उतार-चढ़ाव और निरंतर संचालन शामिल हैं, का सामना कर सकें। ऑटोमोटिव इलेक्ट्रॉनिक्स के क्षेत्र में, इन पीसीबी का उपयोग डैशबोर्ड डिस्प्ले, नियंत्रण प्रणाली और प्रकाश समाधानों में किया जाता है, जहां विस्तारित अवधि में विश्वसनीयता गैर-परक्राम्य है।चिकित्सा क्षेत्र में, जहां सटीकता और विश्वसनीयता सर्वोपरि है, 100% ई-टेस्ट की विशेषता वाला डबल-साइडेड प्रिंटेड बोर्ड अनिवार्य है। इन पीसीबी का उपयोग डायग्नोस्टिक उपकरण, निगरानी उपकरण और उन्नत चिकित्सा इमेजिंग सिस्टम में किया जाता है। 100% ई-टेस्ट सुविधा गारंटी देती है कि प्रत्येक बोर्ड को तैनात होने से पहले विद्युत प्रदर्शन के लिए सावधानीपूर्वक परीक्षण किया जाता है, जिससे रोगी सुरक्षा और देखभाल के उच्चतम मानकों को सुनिश्चित किया जाता है।अंत में, एयरोस्पेस और रक्षा क्षेत्रों में, 1.2 मीटर डबल-साइडेड पीसीबी संचार प्रणाली, नेविगेशन नियंत्रण और ऑनबोर्ड कंप्यूटर के अभिन्न अंग हैं। ओवरलेंथ पीसीबी इन क्षेत्रों में विशेष रूप से फायदेमंद होते हैं, जिससे उपकरण के भीतर बड़ी दूरी पर निरंतर और विश्वसनीय कनेक्शन की अनुमति मिलती है। गोल्ड फिंगर जैसे विशेष सतह फिनिश का उपयोग अक्सर उच्च-आवृत्ति सिग्नल ट्रांसमिशन के लिए किया जाता है, जो परिष्कृत रक्षा और एयरोस्पेस इलेक्ट्रॉनिक्स में विशिष्ट हैं।

निष्कर्ष में, डबल-साइडेड पीसीबी अपनी अनुकूलन के लिए सुविधाओं और विकल्पों की एक सरणी के साथ विभिन्न उद्योगों में अनुप्रयोगों की एक विस्तृत श्रृंखला का समर्थन करने वाला एक मूलभूत घटक है। इसकी अनुकूलन क्षमता, गारंटीकृत विद्युत अखंडता के साथ मिलकर, इसे आज के इलेक्ट्रॉनिक परिदृश्य का एक अनिवार्य हिस्सा बनाती है।अनुकूलन:हमारा डबल-साइडेड प्रिंटेड बोर्ड आपकी विशिष्ट आवश्यकताओं को पूरा करने के लिए विभिन्न अनुकूलन सेवाएं प्रदान करता है। अपने उत्पाद की डिजाइन आवश्यकताओं से मेल खाने के लिए हरे, नीले और पीले सहित रंगों के चयन में से चुनें। प्रत्येक टू-साइडेड सर्किट बोर्ड कार्यक्षमता और विश्वसनीयता सुनिश्चित करने के लिए 100% ई-टेस्ट के अधीन है। 1.6 मिमी की मानक पीसीबी मोटाई के साथ, हम आपके इलेक्ट्रॉनिक घटकों के लिए एक मजबूत मंच प्रदान करते हैं।

डुअल-साइडेड प्रिंटेड वायरिंग बोर्ड में 3 मिल का सटीक कंडक्टर स्पेस है, जो घने और जटिल डिजाइनों को समायोजित करता है। हमारी उन्नत निर्माण प्रक्रिया 0.075 मिमी के न्यूनतम छेद व्यास की अनुमति देती है, जिससे फाइन पिच घटकों का उपयोग सक्षम होता है और उच्च कनेक्शन अखंडता सुनिश्चित होती है। अपने इलेक्ट्रॉनिक्स प्रोजेक्ट के लिए इन सावधानीपूर्वक विनिर्देशों का लाभ उठाने के लिए हमारे साथ अपने पीसीबी को अनुकूलित करें।

समर्थन और सेवाएं:हमारे डबल साइडेड पीसीबी उत्पाद आपकी पूर्ण संतुष्टि सुनिश्चित करने के लिए डिज़ाइन की गई व्यापक तकनीकी सहायता और सेवाओं के साथ आता है। हम आपके डबल-साइडेड प्रिंटेड सर्किट बोर्डों के डिजाइन, उत्पादन और कार्यान्वयन में सहायता के लिए सेवाओं की एक श्रृंखला प्रदान करते हैं।डिजाइन सहायता: अनुभवी पीसीबी डिजाइनरों की हमारी टीम आपके पीसीबी को विश्वसनीयता और दक्षता के लिए डिज़ाइन किया गया है, यह सुनिश्चित करने के लिए सर्किट लेआउट, अनुकूलन और निर्माण के लिए डिजाइन में सहायता कर सकती है।

विनिर्माण सहायता: हम उच्च-गुणवत्ता वाले डबल-साइडेड पीसीबी का उत्पादन करने के लिए अत्याधुनिक विनिर्माण प्रक्रियाओं का उपयोग करते हैं। हमारे समर्थन में सामग्री चयन, सतह फिनिश विकल्पों पर मार्गदर्शन और इष्टतम प्रदर्शन के लिए लेयर स्टैक-अप पर सलाह शामिल है।

गुणवत्ता आश्वासन: प्रत्येक पीसीबी कठोर गुणवत्ता नियंत्रण जांच से गुजरता है, जिसमें विद्युत परीक्षण और दृश्य निरीक्षण शामिल हैं, यह सुनिश्चित करने के लिए कि आपके बोर्ड सभी विनिर्देशों और उद्योग मानकों को पूरा करते हैं।

तकनीकी परामर्श: हमारी तकनीकी सहायता टीम डबल-साइडेड पीसीबी के किसी भी पहलू पर विशेषज्ञ सलाह प्रदान करने के लिए उपलब्ध है, जिसमें आपके पीसीबी के उत्पादन या उपयोग के दौरान उत्पन्न होने वाली किसी भी समस्या का निवारण शामिल है।

दस्तावेज़ीकरण: विस्तृत दस्तावेज़ीकरण प्रदान किया जाता है, जिसमें विनिर्देश, हैंडलिंग निर्देश और सर्वोत्तम अभ्यास शामिल हैं ताकि आपको अपने डबल-साइडेड पीसीबी का अधिकतम लाभ उठाने में मदद मिल सके।

बिक्री के बाद की सेवाएं: हम डिलीवरी के बाद भी आपकी संतुष्टि के लिए प्रतिबद्ध हैं। यदि आपको अपने डबल-साइडेड पीसीबी के संबंध में कोई समस्या आती है या कोई प्रश्न हैं, तो हमारी बिक्री के बाद की टीम त्वरित सहायता प्रदान करने के लिए यहां है।

निरंतर सुधार: हम अपने उत्पादों और सेवाओं के निरंतर सुधार के लिए समर्पित हैं। हम ग्राहक प्रतिक्रिया का स्वागत करते हैं और इसे अपनी गुणवत्ता सुधार प्रक्रियाओं में शामिल करते हैं।

कृपया ध्यान दें कि हमारी तकनीकी सहायता और सेवाएं हमारी सेवा की शर्तों के अधीन हैं और आपके प्रोजेक्ट की विशिष्ट आवश्यकताओं के आधार पर भिन्न हो सकती हैं। विस्तृत जानकारी और सहायता के लिए, कृपया प्रदान किए गए दस्तावेज़ीकरण का संदर्भ लें या हमारी सहायता टीम से संपर्क करें।
