एचडीआई पीसीबी बोर्ड आधुनिक प्रिंटेड सर्किट बोर्ड (पीसीबी) प्रौद्योगिकी का शिखर है, कॉम्पैक्ट, उच्च गति और कुशल इलेक्ट्रॉनिक घटकों की बढ़ती मांग को पूरा करता है।जिसका अर्थ है उच्च घनत्व इंटरकनेक्ट, एक ऐसी तकनीक है जो एक छोटी जगह में अधिक कार्यक्षमता को सक्षम करती है, जो नवीनतम उपभोक्ता इलेक्ट्रॉनिक्स, चिकित्सा उपकरणों और संचार उपकरणों के विकास में एक महत्वपूर्ण कारक है।यह उत्पाद विशेष रूप से एचडी एसडीआई कन्वर्टर्स के साथ निर्बाध रूप से एकीकृत करने के लिए डिज़ाइन किया गया है, उच्च गति पीसीबी अनुप्रयोगों का पूरक है, और नवीनतम मेमोरी मॉड्यूल, जैसे डीडीआर 4 पीसीबी का समर्थन करता है।
सटीक लेजर ड्रिलिंग के माध्यम से प्राप्त 0.1 मिमी के एक प्रभावशाली छेद आकार की विशेषता,एचडीआई पीसीबी बोर्ड एक स्तर की विस्तार और घटकों के घनत्व के लिए अनुमति देता है पारंपरिक ड्रिलिंग विधियों के साथ संभव नहीं हैयह सूक्ष्म छेद का आकार विशेष रूप से उन अनुप्रयोगों के लिए फायदेमंद है जिन्हें एक सीमित स्थान के भीतर बड़ी संख्या में इंटरकनेक्शन की आवश्यकता होती है, जैसे कि HD SDI कन्वर्टर्स,जिसका उपयोग उच्च परिभाषा वीडियो संकेतों को गुणवत्ता हानि के बिना लंबी दूरी पर प्रसारित करने के लिए किया जाता है.
ट्रेस रिज़ॉल्यूशन के मामले में, एचडीआई पीसीबी बोर्ड में 3/3 मिलियन (0.003 इंच) की न्यूनतम ट्रेस चौड़ाई और अंतराल है,एक विनिर्देश जो उच्च गति पीसीबी अनुप्रयोगों के लिए बोर्ड की उपयुक्तता को रेखांकित करता हैयह ठीक निशान ज्यामिति सिग्नल हानि और क्रॉस-टॉक को कम करने में सहायक है, जिससे उच्च आवृत्तियों पर सिग्नल अखंडता सुनिश्चित होती है।डीडीआर4 पीसीबी के प्रदर्शन के लिए इस स्तर की सटीकता आवश्यक है, जो उच्च डेटा दरों पर काम करते हैं और सिग्नल अखंडता बनाए रखने के लिए सावधानीपूर्वक डिज़ाइन किए गए लेआउट की आवश्यकता होती है।
एचडीआई पीसीबी बोर्ड की बोर्ड मोटाई 0.2 मिमी से 6.00 मिमी (8 मिली से 126 मिली) की विस्तृत सीमा के भीतर अनुकूलित की जा सकती है।यह बहुमुखी प्रतिभा बोर्ड को विभिन्न अनुप्रयोगों की आवश्यकताओं के अनुरूप बनाने की अनुमति देती है, सबसे पतले पोर्टेबल उपकरणों से लेकर अधिक मजबूत औद्योगिक उपकरणों तक।जबकि एक मोटी बोर्ड मांग वाले वातावरण में इसकी बेहतर संरचनात्मक अखंडता के लिए चुना जा सकता है.
0.15 मिमी का न्यूनतम छेद आकार एक और विशेषता है जो एचडीआई पीसीबी बोर्ड की उच्च संकल्प क्षमताओं को उजागर करती है। यह विशेषता छोटे वायस को रखने की अनुमति देती है,जो बहुस्तरीय पीसीबी के डिजाइन में महत्वपूर्ण हैंये छोटे वायस कई परतों को आपस में जोड़ने की अनुमति देते हैं, जिससे स्थान को अधिकतम किया जा सकता है और प्रदर्शन में सुधार होता है, जो विशेष रूप से एचडी एसडीआई कन्वर्टर्स के क्षेत्र में उपयोगी है।जहां सटीकता और विश्वसनीयता सर्वोपरि है.
प्रतिबाधा नियंत्रण एचडीआई पीसीबी बोर्ड की एक आवश्यक विशेषता है, यह सुनिश्चित करता है कि पीसीबी पूरे सर्किट में एक सुसंगत प्रतिबाधा बनाए रखता है।उच्च गति पीसीबी अनुप्रयोगों में यह अत्यंत महत्वपूर्ण है, जहां प्रतिबाधा में भिन्नता संकेत प्रतिबिंब और संकेत अखंडता की हानि का कारण बन सकती है। प्रतिबाधा को नियंत्रित करने की क्षमता डीडीआर 4 पीसीबी के लिए भी महत्वपूर्ण है,चूंकि इन मेमोरी मॉड्यूल को अधिकतम दक्षता और स्थिरता पर काम करने के लिए एक स्थिर प्रतिबाधा की आवश्यकता होती है.
संक्षेप में, एचडीआई पीसीबी बोर्ड एक उन्नत समाधान है जो उच्च प्रदर्शन इलेक्ट्रॉनिक्स के लिए बनाया गया है। इसकी एचडी एसडीआई कन्वर्टर्स के साथ संगतता, उच्च गति पीसीबी अनुप्रयोगों के लिए उपयुक्तता,और डीडीआर 4 पीसीबी के लिए अनुकूलित डिजाइन यह सटीकता में उच्चतम मानकों की मांग परियोजनाओं के लिए एक आदर्श विकल्प बनाते हैं, विश्वसनीयता, और दक्षता. 0.1 मिमी लेजर ड्रिल छेद आकार, 3/3Mil न्यूनतम निशान, अनुकूलन बोर्ड मोटाई, 0.15 मिमी के न्यूनतम छेद आकार और प्रतिबाधा नियंत्रण जैसी सुविधाओं के साथ,एचडीआई पीसीबी बोर्ड पीसीबी प्रौद्योगिकी में सबसे आगे है, सबसे चुनौतीपूर्ण इलेक्ट्रॉनिक डिजाइनों की जरूरतों को पूरा करने के लिए तैयार है।
| तकनीकी पैरामीटर | विनिर्देश |
|---|---|
| विशेष आवश्यकताएं | दीपक की सोकेट |
| प्रमुख शब्द | उच्च घनत्व इंटरकनेक्टर |
| परीक्षण | 100% ई-परीक्षण, एक्स-रे |
| पहलू अनुपात | 10:1 |
| मोटाई | 0.4-3.2 मिमी |
| मिन ट्रेस | 3/3मिलियन |
| छेद का आकार | 0.1 मिमी लेजर ड्रिल |
| प्रतिबाधा नियंत्रण | हाँ |
| विशेष अनुरोध | आधा छेद, 0.25 मिमी बीजीए |
| न्यूनतम छेद का आकार | 0.15 मिमी |

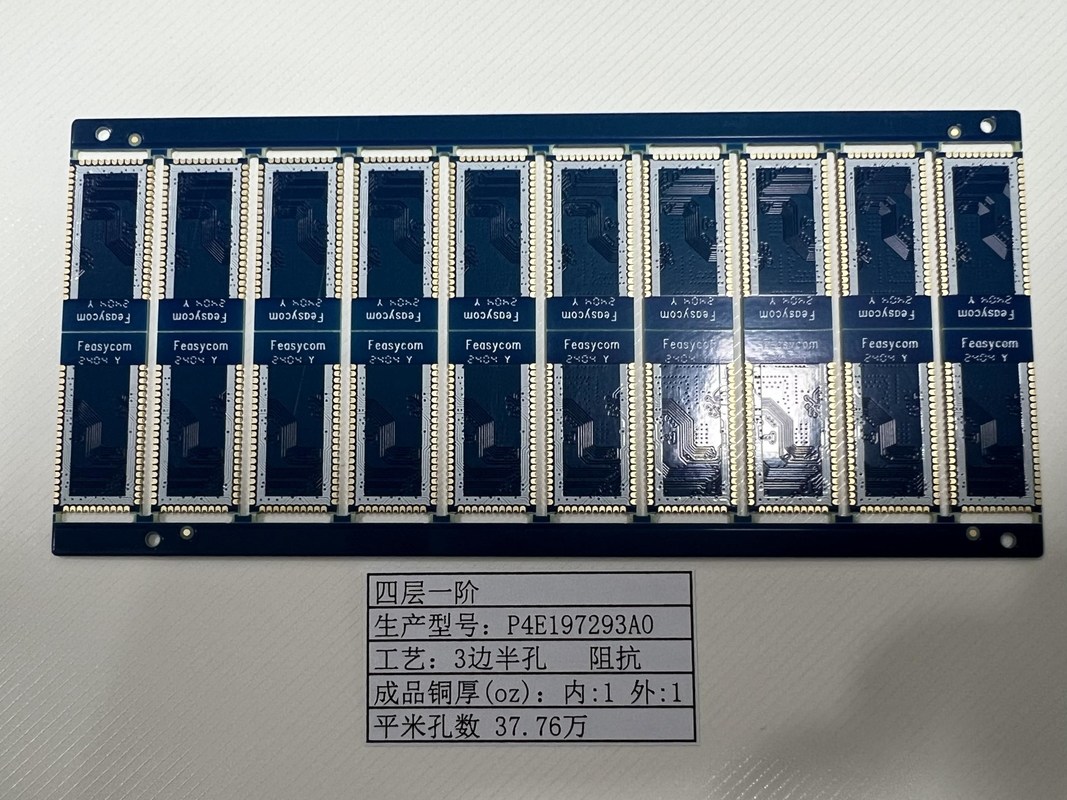

एचडीआई पीसीबी, या उच्च घनत्व इंटरकनेक्टर प्रिंटेड सर्किट बोर्ड, पीसीबी प्रौद्योगिकी में एक महत्वपूर्ण प्रगति का प्रतिनिधित्व करते हैं।4L 1+N+1 HDI बोर्ड जैसे HDI पीसीबी आधुनिक इलेक्ट्रॉनिक्स की कठोर मांगों को पूरा करने के लिए डिज़ाइन किए गए हैं. 4L चार-परत पीसीबी को दर्शाता है, जबकि 1+N+1 एक परत के निर्माण को दर्शाता है, जिसके बाद एक आंतरिक परत (N) होती है और एक और परत से ढकी होती है,एचडीआई पीसीबी विनिर्माण प्रक्रियाओं द्वारा सक्षम जटिल डिजाइन का प्रदर्शन.
इन एचडीआई पीसीबी की महत्वपूर्ण विशेषताओं में से एक उनकी बोर्ड मोटाई है, जो पतली 0.2 मिमी से लेकर मजबूत 6.00 मिमी (8 मिली से 126 मिली) तक होती है।यह बहुमुखी प्रतिभा यह सुनिश्चित करती है कि एचडीआई पीसीबी को विभिन्न अनुप्रयोगों में एकीकृत किया जा सकेइसके अलावा प्रतिबाधा नियंत्रण की गारंटी विभिन्न आवृत्तियों में संकेत की अखंडता की गारंटी देती है।उच्च गति डिजाइनों में एक गैर-विनिमय योग्य.
एचडीआई पीसीबी के लिए आवेदन के अवसर और परिदृश्य विविध हैं, जो कई उद्योगों और प्रौद्योगिकियों को कवर करते हैं।एचडीआई प्रिंटेड सर्किट बोर्ड स्मार्टफोन की रीढ़ हैं, टैबलेट, और लैपटॉप, जहां स्थान प्रीमियम पर है, और दक्षता सर्वोपरि है।उच्च गति की आवश्यकताओं के साथ मिलकर घटकों का लघुकरण एचडीआई पीसीबी को उन निर्माताओं के लिए एक आवश्यक विकल्प बनाता है जो चिकनी उत्पादन करना चाहते हैं।, फिर भी शक्तिशाली उपकरण।
दूरसंचार क्षेत्र में, एचडीआई पीसीबी जटिल, बहु-परत राउटर और स्विच की कार्यक्षमता को सक्षम करते हैं जो हमारे इंटरनेट बुनियादी ढांचे का मूल बनाते हैं।एक सीमित स्थान के भीतर कई कनेक्शनों का समर्थन करने की क्षमता, सिग्नल की अखंडता बनाए रखते हुए, एचडीआई पीसीबी इस उद्योग में एक मुख्य कारण है। इसी तरह, चिकित्सा इलेक्ट्रॉनिक्स के क्षेत्र में,एचडीआई पीसीबी द्वारा दी जाने वाली सटीकता और विश्वसनीयता का उपयोग महत्वपूर्ण उपकरणों जैसे पेसमेकर और इमेजिंग सिस्टम में किया जाता है।, जहां लगातार प्रदर्शन जीवन और मृत्यु के बीच का अंतर हो सकता है।
ऑटोमोटिव और एयरोस्पेस उद्योग, जहां चरम परिस्थितियां और विश्वसनीयता और लघुकरण की आवश्यकता एक साथ आती है, एचडीआई पीसीबी की विशेषताओं से भी लाभान्वित होते हैं।उच्च घनत्व वाले इंटरकनेक्ट आवश्यक लचीलापन प्रदान करते हैं और आधुनिक वाहनों और विमानों में उपयोग की जाने वाली जटिल इलेक्ट्रॉनिक प्रणालियों को सक्षम करते हैंइसके अतिरिक्त, सैन्य और रक्षा अनुप्रयोग, जहां कठोरता और उन्नत तकनीकी क्षमताओं की आवश्यकता होती है,अपने इलेक्ट्रॉनिक सिस्टम की कार्यक्षमता और स्थायित्व सुनिश्चित करने के लिए अक्सर एचडीआई पीसीबी का उपयोग करते हैं।.
इनमें से प्रत्येक अनुप्रयोग में, एचडीआई पीसीबी एक कॉम्पैक्ट पदचिह्न बनाए रखते हुए उन्नत इलेक्ट्रॉनिक वास्तुकलाओं को सुविधाजनक बनाने की क्षमता के कारण एक महत्वपूर्ण घटक के रूप में खड़ा है।चाहे वह एयरोस्पेस के उच्च दांव वाले वातावरण में हो, चिकित्सा प्रौद्योगिकी की सटीकता-निर्भर दुनिया, या उपभोक्ता इलेक्ट्रॉनिक्स जो हम दैनिक उपयोग करते हैं, एचडीआई पीसीबी हमारे समय की तकनीकी छलांग को सक्षम करने वाले अज्ञात नायक हैं।
हमारी उच्च घनत्व पीसीबी अनुकूलन सेवाएं आपकी विशिष्ट आवश्यकताओं को पूरा करती हैं, यह सुनिश्चित करती हैं कि आपके एचडीआई प्रिंटेड सर्किट बोर्ड उच्चतम गुणवत्ता मानकों को पूरा करें।हम आधा छेद प्रौद्योगिकी शामिल कर सकते हैं और एक 0 समायोजित कर सकते हैं.25mm BGA सटीक घटक प्लेसमेंट के लिए। उपयोग किया जाने वाला कच्चा माल विश्वसनीय FR4 IT180 है, जो आपके हाई स्पीड पीसीबी अनुप्रयोगों के लिए उत्कृष्ट थर्मल धीरज और यांत्रिक शक्ति की गारंटी देता है।
हम आपके एचडीआई पीसीबी बोर्ड में सिग्नल अखंडता बनाए रखने के लिए प्रतिबाधा नियंत्रण भी प्रदान करते हैं, जो उच्च गति वाले सर्किट के लिए आवश्यक है। हमारी क्षमताओं में 3/3 मिलियन का मिन ट्रेस बनाए रखना शामिल है,जटिल सर्किट डिजाइन के लिए आवश्यक ठीक रेखा परिशुद्धता प्रदान करता हैइसके अतिरिक्त, हमारे उत्पाद अनुकूलन 6L तक की बोर्ड परत विन्यास की अनुमति देता है, जिससे हम आपकी बहु-स्तरित उच्च घनत्व पीसीबी आवश्यकताओं का समर्थन कर सकते हैं।
एचडीआई पीसीबी बोर्ड उत्पाद हमारे उत्पाद के साथ आपकी संतुष्टि और सफलता सुनिश्चित करने के लिए व्यापक तकनीकी सहायता और सेवाओं के साथ आता है।हमारे समर्थन में उत्पाद समस्या निवारण से लेकर सेवाओं की एक पूरी श्रृंखला शामिल है, प्रदर्शन अनुकूलन, डिजाइन और कार्यान्वयन के लिए सर्वोत्तम प्रथाओं पर मार्गदर्शन करने के लिए।
हमारी तकनीकी सहायता टीम एचडीआई पीसीबी प्रौद्योगिकी के सभी पहलुओं में अच्छी तरह से वाकिफ है और स्टैक-अप सिफारिशों, सामग्री चयन,और विनिर्माण बाधाओं की समझवे आपको डिजाइन, परीक्षण या असेंबली प्रक्रियाओं के दौरान किसी भी समस्या को हल करने में मदद करने के लिए सुसज्जित हैं।
समस्या निवारण के अलावा,हम भी उन्नत सेवाएं जैसे संकेत अखंडता विश्लेषण और थर्मल प्रबंधन सलाह प्रदान करते हैं ताकि यह सुनिश्चित हो सके कि आपका एचडीआई पीसीबी सभी परिस्थितियों में कुशलतापूर्वक और विश्वसनीय रूप से काम करे।हमारा लक्ष्य आपके उत्पाद के प्रदर्शन और दीर्घायु को अधिकतम करने में आपकी सहायता करना है।
हम लगातार अपने समर्थन संसाधनों में सुधार कर रहे हैं, जिसमें विस्तृत प्रलेखन, सामान्य प्रश्न और तकनीकी गाइड शामिल हैं,जो एचडीआई पीसीबी से संबंधित आम चुनौतियों और पूछताछों के माध्यम से नेविगेट करने में आपकी सहायता करने के लिए उपलब्ध हैं.
कृपया ध्यान दें कि हमारी तकनीकी सहायता और सेवाएं नियमित कार्य घंटों के दौरान उपलब्ध हैं और हमारी सेवा की शर्तों के अधीन हैं।हम आपको हमारे एचडीआई पीसीबी बोर्ड उत्पाद के साथ एक निर्बाध अनुभव के लिए आवश्यक समर्थन प्रदान करने के लिए प्रतिबद्ध हैं.
