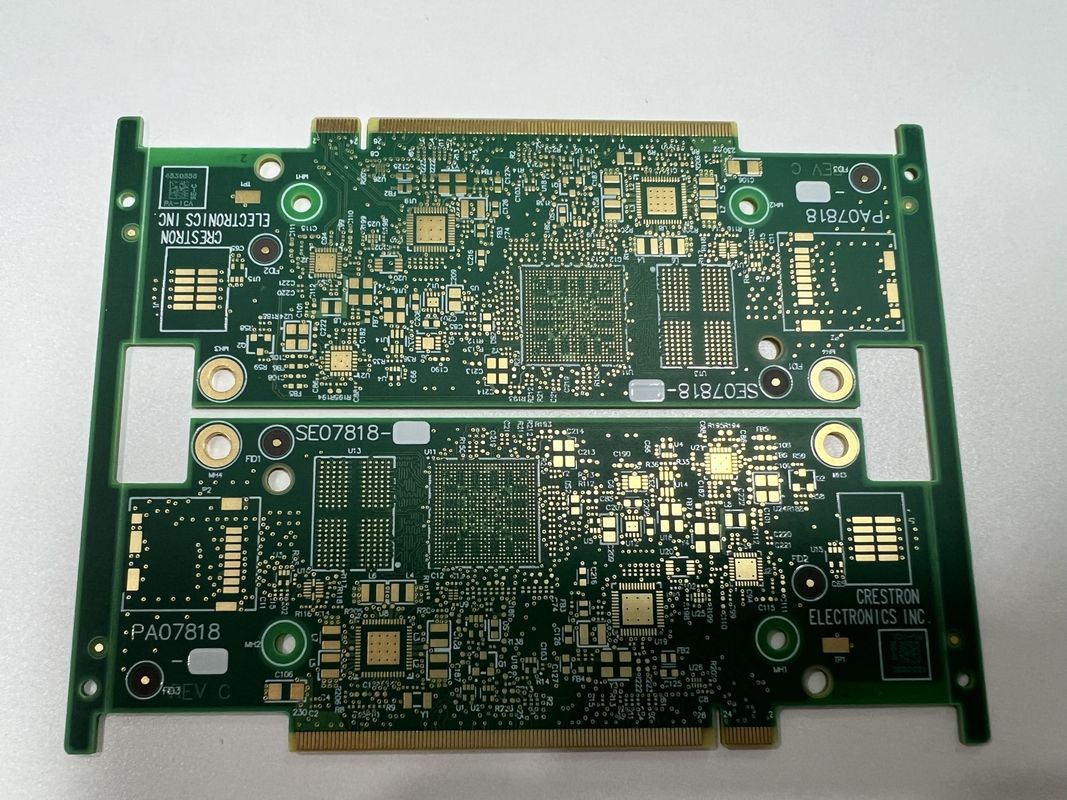

8mil-126mil मोटाई उच्च घनत्व पीसीबी एचडीआई सर्किट बोर्ड 4-20 परतें

उत्पाद विवरण:

हाई डेंसिटी इंटरकनेक्ट (HDI) PCB बोर्ड आधुनिक PCB तकनीक का शिखर है, जो सर्किट बोर्ड निर्माण में नवीनतम प्रगति का प्रतीक है। यह हाई डेंसिटी मॉडल बोर्ड आज के जटिल इलेक्ट्रॉनिक उपकरणों की कठोर मांगों को पूरा करने के लिए डिज़ाइन किया गया है, जिन्हें प्रदर्शन या कनेक्टिविटी से समझौता किए बिना लघु फॉर्म फैक्टर की आवश्यकता होती है। HDI PCB बोर्ड अपनी सघन वायरिंग, छोटे वाया और पारंपरिक PCB की तुलना में उच्च कनेक्शन पैड घनत्व की विशेषता रखते हैं, जो उन्हें उच्च-प्रदर्शन इलेक्ट्रॉनिक्स के लिए पसंदीदा विकल्प बनाते हैं।

6 से 32 लेयर्स तक की बोर्ड लेयर संख्या के साथ, HDI PCB बोर्ड जबरदस्त लचीलापन प्रदान करता है और मल्टी-लेयर कॉन्फ़िगरेशन में निहित जटिल सर्किट डिज़ाइनों को समायोजित करने में सक्षम है। यह बहुमुखी प्रतिभा इसे परिष्कृत उपभोक्ता इलेक्ट्रॉनिक्स से लेकर महत्वपूर्ण चिकित्सा उपकरणों और मिशन-महत्वपूर्ण प्रणालियों तक, अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त बनाती है। लेयर संख्या सीधे प्राप्त की जा सकने वाली जटिलता और कार्यक्षमता के अनुरूप होती है, जिससे इंजीनियरों को अत्यधिक उन्नत सर्किट डिजाइन करने की अनुमति मिलती है जो बोर्ड की मल्टी-लेयर संरचना का लाभ उठाते हैं।

इसके अलावा, HDI PCB बोर्ड विभिन्न मोटाई में आता है, जो एक पतले 0.2 मिमी (8 मिल) से शुरू होकर एक मजबूत 6.00 मिमी (126 मिल) तक जाता है। यह सीमा सुनिश्चित करती है कि उत्पाद को विशिष्ट आवश्यकताओं के अनुरूप बनाया जा सके, चाहे वह हल्के, पोर्टेबल उपकरणों के लिए एक पतली प्रोफ़ाइल हो या स्थायित्व और भारी घटकों के लिए बेहतर समर्थन के लिए एक मोटी बोर्ड हो। बोर्ड की मोटाई अंतिम उत्पाद की समग्र यांत्रिक स्थिरता के साथ-साथ इसकी थर्मल प्रबंधन क्षमताओं में महत्वपूर्ण भूमिका निभाती है।

10:1 का असाधारण पहलू अनुपात हाई डेंसिटी PCB की सटीक इंजीनियरिंग का प्रमाण है। यह अनुपात बड़े गहराई वाले बहुत छोटे वाया (छेद) की सुविधा के लिए बोर्ड की क्षमता का सूचक है, जो मल्टी-लेयर बोर्ड के लिए एक आवश्यक विशेषता है। इस तरह के उच्च पहलू अनुपात को प्राप्त करना और बनाए रखना चुनौतीपूर्ण है, लेकिन यह इलेक्ट्रॉनिक घटकों के लघुकरण के लिए महत्वपूर्ण है, जिससे छोटे स्थान में अधिक कार्यक्षमता पैक की जा सकती है।

परीक्षण किसी भी PCB के निर्माण में एक महत्वपूर्ण घटक है, और HDI PCB बोर्ड कोई अपवाद नहीं है। अधिकतम गुणवत्ता और विश्वसनीयता सुनिश्चित करने के लिए, प्रत्येक बोर्ड 100% ई-टेस्टिंग से गुजरता है। यह व्यापक विद्युत परीक्षण बोर्ड की अखंडता की पुष्टि करता है, यह सत्यापित करता है कि सभी कनेक्शन सही हैं और कोई शॉर्ट सर्किट या ओपन सर्किट नहीं है। इसके अतिरिक्त, X-RAY निरीक्षण का उपयोग बोर्ड की आंतरिक विशेषताओं की जांच के लिए किया जाता है, यह सुनिश्चित करता है कि परतें, वाया और छिपे हुए घटक सही ढंग से स्थित हैं और दोषों से मुक्त हैं। ये कठोर परीक्षण प्रोटोकॉल यह सुनिश्चित करने के लिए हैं कि प्रत्येक हाई डेंसिटी PCB उन उच्च मानकों को पूरा करता है जिनकी मांग वाले क्षेत्रों में ग्राहकों द्वारा अपेक्षा की जाती है।

उन लोगों के लिए जिन्हें हाई डेंसिटी मॉडल बोर्ड की आवश्यकता है जो उच्च लेयर गणना, चर मोटाई, कड़े परीक्षण मानकों और प्रभावशाली पहलू अनुपात को जोड़ता है, HDI PCB बोर्ड एक बेजोड़ विकल्प है। यह PCB डिजाइन और निर्माण की अत्याधुनिकता को समाहित करता है, जो परिष्कृत इलेक्ट्रॉनिक अनुप्रयोगों के लिए बेजोड़ घनत्व और कनेक्टिविटी प्रदान करता है। इसके मजबूत निर्माण, सावधानीपूर्वक परीक्षण और बहुमुखी प्रतिभा के साथ, HDI PCB बोर्ड उन उद्योगों के लिए एक प्रमुख उत्पाद के रूप में खड़ा है जिन्हें उच्च-प्रदर्शन और अत्यधिक विश्वसनीय सर्किट बोर्ड की आवश्यकता होती है।

विशेषताएं:

• उत्पाद का नाम: HDI PCB बोर्ड
• परीक्षण: 100% ई-टेस्टिंग, X-RAY
• कच्चा माल: FR4 IT180
• न्यूनतम छेद का आकार: 0.15 मिमी
• इम्पीडेंस कंट्रोल: हाँ
• पहलू अनुपात: 10:1
• हाई डेंसिटी PCB
• हाई स्पीड PCB बोर्ड
• हाई डेंसिटी इंटरकनेक्ट PCB

तकनीकी पैरामीटर:

अनुप्रयोग:

4L 1+N+1 HDI बोर्ड, 4 से 20 लेयर्स तक की अपनी बहुमुखी लेयर गणना और 0.2 मिमी से लेकर 6.00 मिमी तक की बोर्ड मोटाई विकल्पों के साथ, अत्याधुनिक HDI PCB निर्माण का प्रतीक हैं। FR4 IT180 को कच्चे माल के रूप में उपयोग करते हुए, ये हाई-स्पीड PCB बोर्ड आधुनिक इलेक्ट्रॉनिक्स के कड़े मानकों को पूरा करने के लिए डिज़ाइन किए गए हैं, जिसमें 3/3 मिल का न्यूनतम ट्रेस चौड़ाई और रिक्ति है, जो उन्हें समकालीन इलेक्ट्रॉनिक उपकरणों के लिए आवश्यक उच्च-घनत्व घटक प्लेसमेंट का समर्थन करने में सक्षम बनाता है।

4L 1+N+1 HDI जैसे हाई-स्पीड PCB बोर्ड उन अनुप्रयोगों में महत्वपूर्ण हैं जहां प्रदर्शन और स्थान प्रीमियम पर हैं। स्मार्टफोन, टैबलेट और लैपटॉप उन उपकरणों के उदाहरण हैं जो HDI PCB निर्माण द्वारा प्रदान किए जाने वाले लघुकरण और बेहतर विद्युत प्रदर्शन से लाभान्वित होते हैं। इन बोर्डों की कॉम्पैक्ट और मल्टी-लेयर्ड प्रकृति उपभोक्ताओं द्वारा मांग किए जाने वाले स्लिम फॉर्म फैक्टर में अधिक कार्यक्षमता पैक करने की अनुमति देती है। चाहे वह प्रसंस्करण शक्ति, मेमोरी क्षमता, या एकीकृत सेंसर के लिए हो, ये HDI PCB कार्य के लिए तैयार हैं।

वियरेबल तकनीक के क्षेत्र में, हाई-स्पीड PCB समान रूप से महत्वपूर्ण है। स्मार्टवॉच, फिटनेस ट्रैकर और मेडिकल मॉनिटरिंग सिस्टम जैसे उपकरण 4L 1+N+1 HDI बोर्ड द्वारा प्रदान किए जाने वाले कॉम्पैक्ट, हाई-डेंसिटी इंटरकनेक्ट पर निर्भर करते हैं। छोटे ट्रेस और रिक्ति, कई लेयर्स को एकीकृत करने की क्षमता के साथ मिलकर, इन PCB को वियरेबल में पाए जाने वाले परिष्कृत और लघु इलेक्ट्रॉनिक्स के लिए आदर्श बनाते हैं।

इसके अलावा, औद्योगिक इलेक्ट्रॉनिक्स के क्षेत्र में, जहां विश्वसनीयता और सटीकता गैर-परक्राम्य हैं, 4L 1+N+1 HDI बोर्ड चमकते हैं। उनका उपयोग जटिल औद्योगिक नियंत्रण प्रणालियों, स्वचालन प्रौद्योगिकी और रोबोटिक्स में किया जाता है। FR4 IT180 सामग्री द्वारा प्रदान की जाने वाली मजबूती स्थिरता और स्थायित्व सुनिश्चित करती है, यहां तक कि कठोर औद्योगिक वातावरण में भी जहां हाई-स्पीड PCB को अत्यधिक तापमान, कंपन और अन्य चुनौतीपूर्ण परिस्थितियों का सामना करना पड़ता है।

एयरोस्पेस और रक्षा क्षेत्र भी हाई-डेंसिटी इंटरकनेक्ट PCB के लाभों का लाभ उठाते हैं। औद्योगिक-ग्रेड संचार उपकरण, एवियोनिक्स और सैटेलाइट तकनीक सभी को इन HDI बोर्डों द्वारा प्रदान की जाने वाली विश्वसनीयता और हाई-स्पीड सिग्नल ट्रांसमिशन क्षमताओं की आवश्यकता होती है। उच्च लेयर गणना और फाइन ट्रेस क्षमताओं का संयोजन परिष्कृत सर्किट डिज़ाइन की अनुमति देता है जो एयरोस्पेस और रक्षा उपकरणों द्वारा सामना की जाने वाली मांग वाली परिदृश्यों में प्रभावी ढंग से काम कर सकते हैं।

अंत में, ऑटोमोटिव उद्योग में, अधिक बुद्धिमान और जुड़े वाहनों की ओर चल रहे विकास के लिए HDI PCB के एकीकरण की आवश्यकता होती है। एडवांस्ड ड्राइवर-असिस्टेंस सिस्टम (ADAS), इंफोटेनमेंट सिस्टम और ऑनबोर्ड कंप्यूटर सभी 4L 1+N+1 HDI बोर्डों की स्पेस-सेविंग, हाई-परफॉर्मेंस विशेषताओं से लाभान्वित होते हैं। ऑटोमोटिव वातावरण के तापमान में उतार-चढ़ाव और कंपन का सामना करने की क्षमता, हाई-स्पीड सिग्नल अखंडता बनाए रखते हुए, इन PCB को आधुनिक वाहनों में अपरिहार्य बनाती है।

निष्कर्ष रूप में, 4L 1+N+1 HDI बोर्ड HDI PCB निर्माण में सबसे आगे हैं, जो विभिन्न मांग वाले उद्योगों में हाई-स्पीड PCB अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए बेजोड़ बहुमुखी प्रतिभा और प्रदर्शन प्रदान करते हैं।

अनुकूलन:

हमारा HDI PCB बोर्ड HD SDI कन्वर्टर जैसे परिष्कृत इलेक्ट्रॉनिक घटकों की जटिल आवश्यकताओं को पूरा करने के लिए तैयार किया गया है। हाई डेंसिटी PCB डिज़ाइन के साथ, हमारा उत्पाद यह सुनिश्चित करता है कि आपके हाई स्पीड PCB बोर्ड अनुप्रयोगों को शीर्ष-स्तरीय विनिर्देशों द्वारा समर्थित किया जाए। हमारी अनुकूलन सेवाओं में शामिल हैं:

न्यूनतम ट्रेस: सटीक एचिंग क्षमताएं 3/3 मिल के न्यूनतम ट्रेस और रिक्ति की अनुमति देती हैं, जो हाई डेंसिटी PCB के लिए आवश्यक कॉम्पैक्ट लेआउट को समायोजित करती हैं।

कच्चा माल: हम आपके HDI PCB बोर्ड की स्थायित्व और प्रदर्शन स्थिरता सुनिश्चित करने के लिए उच्च-गुणवत्ता वाले FR4 IT180 कच्चे माल का उपयोग करते हैं, जो इसे हाई स्पीड PCB बोर्ड अनुप्रयोगों के लिए आदर्श बनाता है।

पहलू अनुपात: हमारा HDI PCB बोर्ड 10:1 का प्रभावशाली पहलू अनुपात समेटे हुए है, जो हमारी उन्नत निर्माण प्रक्रियाओं का प्रमाण है और HD SDI कन्वर्टर अनुप्रयोगों के लिए महत्वपूर्ण है।

इम्पीडेंस कंट्रोल: हाँ, सिग्नल अखंडता सुनिश्चित करने के लिए इम्पीडेंस कंट्रोल को सावधानीपूर्वक प्रबंधित किया जाता है, जो हाई स्पीड PCB बोर्ड और HD SDI कन्वर्टर डिजाइनों में विशेष रूप से महत्वपूर्ण है।

न्यूनतम छेद का आकार: हमारी हाई डेंसिटी PCB तकनीक 0.15 मिमी के न्यूनतम ड्रिल किए गए छेद के आकार की अनुमति देती है, जो अत्याधुनिक इलेक्ट्रॉनिक असेंबली में उपयोग किए जाने वाले लघु घटकों के लिए आवश्यक सटीकता प्रदान करती है।

समर्थन और सेवाएँ:

हमारे HDI PCB बोर्ड में व्यापक उत्पाद तकनीकी सहायता और सेवाएँ शामिल हैं जो यह सुनिश्चित करने के लिए डिज़ाइन की गई हैं कि हमारे उत्पाद के साथ आपका अनुभव निर्बाध और संतोषजनक हो। हमारे समर्थन में किसी भी प्रश्न या मुद्दे के साथ सहायता के लिए एक विस्तृत ऑनलाइन ज्ञान आधार, समस्या निवारण गाइड और तकनीकी दस्तावेज़ों तक पहुंच शामिल है जो हमारे HDI PCB बोर्ड के उपयोग के दौरान उत्पन्न हो सकते हैं।

हम अपने HDI PCB बोर्ड का समर्थन करने के लिए विभिन्न प्रकार की सेवाएँ प्रदान करते हैं, जिनमें शामिल हैं, लेकिन इन तक सीमित नहीं हैं:

• तकनीकी पूछताछ सहायता: विशेषज्ञों की हमारी टीम आपके प्रोजेक्ट में हमारे HDI PCB बोर्ड के विनिर्देशों, क्षमताओं या एकीकरण के संबंध में आपके किसी भी तकनीकी प्रश्न को स्पष्ट करने में मदद करने के लिए उपलब्ध है।
• फर्मवेयर अपडेट: हम आपके HDI PCB बोर्ड की कार्यक्षमता को बढ़ाने और किसी भी बग या सुरक्षा कमजोरियों को दूर करने के लिए नियमित फर्मवेयर अपडेट प्रदान करते हैं।
• हार्डवेयर परामर्श: यदि आपको कोई हार्डवेयर-संबंधित समस्या आती है, तो हमारी सहायता टीम समस्या की पहचान करने और उसे हल करने के लिए नैदानिक प्रक्रियाओं के माध्यम से आपका मार्गदर्शन कर सकती है।
• मरम्मत सेवाएँ: यदि आपके HDI PCB बोर्ड को मरम्मत की आवश्यकता होती है, तो हम यह सुनिश्चित करने के लिए एक सुव्यवस्थित प्रक्रिया प्रदान करते हैं कि आपके उत्पाद को समय पर ढंग से ठीक किया जाए और आपको वापस भेज दिया जाए।
• उत्पाद प्रशिक्षण: हम आपको और आपकी टीम को HDI PCB बोर्ड का अधिकतम लाभ उठाने में मदद करने के लिए प्रशिक्षण सामग्री और सत्र प्रदान करते हैं।

हमारा लक्ष्य आपके HDI PCB बोर्ड के साथ आपके अनुभव को बढ़ाने के लिए असाधारण समर्थन और सेवाएँ प्रदान करना है। यदि आपको किसी सहायता की आवश्यकता है, तो हमारी समर्पित सहायता टीम आपको वह मार्गदर्शन और समाधान प्रदान करने के लिए प्रतिबद्ध है जिसकी आपको अपने संचालन को सुचारू रूप से चलाने के लिए आवश्यकता है।
