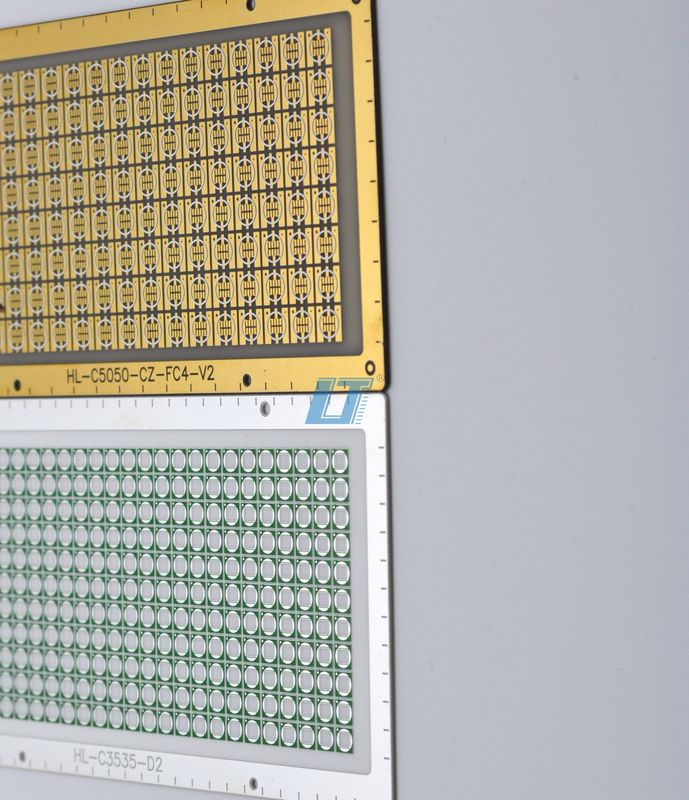

उन्नत सिरेमिक पीसीबी बोर्ड थर्मल कंडक्टिविटी विसर्जन सोने सतह खत्म Al2O3 के साथ
The Ceramic PCB Board is a state-of-the-art printed circuit board (PCB) that stands at the forefront of modern electronics due to its exceptional thermal management capabilities and robust constructionयह अत्याधुनिक उत्पाद विभिन्न अनुप्रयोगों की उच्च मांगों को पूरा करने के लिए डिज़ाइन किया गया है, जिसमें उच्च आवृत्ति सर्किट, एलईडी प्रौद्योगिकी और पावर इलेक्ट्रॉनिक्स शामिल हैं।सिरेमिक पीसीबी बोर्ड उन्नत सतह तकनीक को एकीकृत करता है, जैसे कि इलेक्ट्रोलेस निकेल इमर्शन गोल्ड (ENIG) और निकेल-पल्लाडियम गोल्ड (GLOD), उत्कृष्ट सतह खत्म और विश्वसनीयता सुनिश्चित करता है।
सिरेमिक पीसीबी बोर्ड की सबसे उल्लेखनीय विशेषताओं में से एक इसकी असाधारण डायलेक्ट्रिक स्थिरता है, जो 6.0 से 10 तक होती है।0यह गुण इसे उच्च-प्रदर्शन वाले इलेक्ट्रॉनिक्स के लिए आदर्श सब्सट्रेट बनाता है जिसके लिए स्थिर और कुशल संकेत प्रसार की आवश्यकता होती है।डायलेक्ट्रिक स्थिरांक एक महत्वपूर्ण कारक है जिसमें इलेक्ट्रॉनिक संकेत पीसीबी के माध्यम से यात्रा की गति का निर्धारण, और उच्च विद्युत स्थिरांक के साथ, सिरेमिक पीसीबी बोर्ड उच्च गति अनुप्रयोगों के लिए अच्छी तरह से उपयुक्त है।
अपने प्रभावशाली विद्युतरोधक गुणों के अतिरिक्त, सिरेमिक पीसीबी बोर्ड में इमर्शन गोल्ड और निकेल-पल्लैडियम जीएलओडी से समाप्त सतह है।यह सतह न केवल एक चिकनी और पेशेवर उपस्थिति प्रदान करती है बल्कि उत्कृष्ट चालकता और ऑक्सीकरण से सुरक्षा भी प्रदान करती है. इमर्शन गोल्ड फिनिश एक सपाट सतह सुनिश्चित करता है जो ठीक पिच घटकों के लिए महत्वपूर्ण है,जबकि निकेल-पैलाडियम GLOD एक मजबूत बाधा परत प्रदान करता है जो बोर्ड के जीवनकाल और प्रदर्शन को बढ़ाता है.
सिरेमिक पीसीबी बोर्ड को OEM और डीएफएम (डिजाइन फॉर मैन्युफैक्चरिंग) आवश्यकताओं को पूरा करने के लिए एक व्यापक वन-स्टॉप सेवा प्रदान करने के लिए इंजीनियर किया गया है।यह सेवा विनिर्माण प्रक्रिया को सुव्यवस्थित करने और पीसीबी को शामिल करने वाले उत्पादों के लिए बाजार में आने के समय को कम करने के लिए डिज़ाइन की गई हैएक-स्टॉप सेवा में डिजाइन और प्रोटोटाइप से लेकर उत्पादन और परीक्षण तक सब कुछ शामिल है।यह एक विश्वसनीय और अनुभवी प्रदाता के लिए अपने पीसीबी की जरूरतों को आउटसोर्स करने के इच्छुक व्यवसायों के लिए एक आदर्श विकल्प बनाता है.
1 से 8 परतों तक के कॉन्फ़िगरेशन में उपलब्ध, सिरेमिक पीसीबी बोर्ड डिजाइन और कार्यक्षमता में लचीलापन प्रदान करता है।इसकी बहुस्तरीय क्षमता जटिल सर्किट और उच्च घटक घनत्व की अनुमति देती है, जो कि परिष्कृत इलेक्ट्रॉनिक उपकरणों के लिए महत्वपूर्ण है।विशिष्ट परियोजना आवश्यकताओं के अनुसार परतों की संख्या को अनुकूलित करने की क्षमता सिरेमिक पीसीबी बोर्ड को अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए एक बहुमुखी समाधान बनाती है.
सिरेमिक पीसीबी बोर्ड अपनी सिरेमिक थर्मल मैनेजमेंट पीसीबी क्षमताओं के लिए प्रसिद्ध है, जो उच्च शक्ति और उच्च तापमान संचालन के लिए आवश्यक हैं।सिरेमिक सब्सट्रेट अपनी उच्च ताप चालकता के लिए जाने जाते हैं, और सिरेमिक पीसीबी बोर्ड गर्मी को कुशलता से फैलाने के लिए इस सुविधा का उपयोग करता है, जिससे इष्टतम प्रदर्शन बनाए रखा जाता है और ओवरहीटिंग को रोका जाता है।उच्च ताप चालकता सिरेमिक पीसीबी ऐसे अनुप्रयोगों में महत्वपूर्ण हैं जहां थर्मल प्रबंधन एक मुख्य चिंता है, जैसे कि एलईडी प्रकाश व्यवस्था और पावर कन्वर्टर्स में।
इसके अलावा, बोर्ड में डीबीसी (डायरेक्ट बॉन्ड कॉपर), डीपीसी (डायरेक्ट प्लेटेड कॉपर), एलटीसीसी (लो-टेम्परेचर को-फायर्ड सिरेमिक) और एचटीसीसी (हाई-टेम्परेचर को-फायर्ड सिरेमिक) प्रौद्योगिकियां कार्यरत हैं।डीबीसी और डीपीसी उच्च वर्तमान भारों को संभालने और उत्कृष्ट थर्मल चालकता प्रदान करने की क्षमता के लिए उत्कृष्ट हैंदूसरी ओर, LTCC और HTCC तकनीकें हैं जिनका उपयोग मल्टीलेयर सिरेमिक पीसीबी बनाने के लिए किया जाता है, जिसमें ठीक रेखा रिज़ॉल्यूशन होता है।जो उच्च घनत्व वाले पैकेजिंग के लिए उपयुक्त हैं और उच्च स्तर की यांत्रिक और थर्मल स्थिरता प्रदान करते हैं.
निष्कर्ष के रूप में, सिरेमिक पीसीबी बोर्ड किसी भी उद्योग के लिए एक अभिनव और विश्वसनीय समाधान है, जिसके लिए उन्नत पीसीबी की आवश्यकता होती है, जिसमें बेहतर थर्मल प्रदर्शन, उच्च डाइलेक्ट्रिक स्थिरता,और बहुमुखी परत विन्यासअपनी मजबूत सतह तकनीक, वन-स्टॉप सेवा और विभिन्न उन्नत प्रौद्योगिकियों जैसे डीबीसी, डीपीसी, एलटीसीसी और एचटीसीसी को शामिल करने की क्षमता के साथ,यह अपने इलेक्ट्रॉनिक घटकों में असाधारण गुणवत्ता और प्रदर्शन की तलाश करने वाले डिजाइनरों और निर्माताओं के लिए शीर्ष स्तर का विकल्प है.
| विशेषता | मूल्य |
|---|---|
| पीसीबी नाम | विसर्जन सोना सिरेमिक पीसीबी बोर्ड |
| उत्पाद का प्रकार | पीसीबी और पीसीबीएओईएम, डीएफएम |
| न्यूनतम रेखा चौड़ाई/अंतर | 0.1 मिमी |
| सतह तकनीक | एनआईजी, निकेल-पल्लैडियम स्वर्ण |
| परतें | 1-8 परतें |
| सामग्री | Al2O3, ALN |
| सेवा | वन-स्टॉप सर्विस / ओईएम, डीएफएम |
| परिचालन तापमान | -50°C से 150°C |
| सोल्डर मास्क का रंग | काला |
| सतह समाप्त | विसर्जन सोना, निकेल-पल्लैडियम सोना |
कॉपर क्लैडेड लेमिनेट तकनीक के साथ सिरेमिक पीसीबी बोर्ड आधुनिक इलेक्ट्रॉनिक्स की विविध जरूरतों को पूरा करने के लिए डिज़ाइन किया गया एक उच्च प्रदर्शन वाला समाधान है।यह बोर्ड उन अनुप्रयोगों के लिए आदर्श है जहां चरम तापमान चिंता का विषय है, क्योंकि यह -50°C से 150°C तक के तापमान के दायरे में प्रभावी ढंग से काम करता है।साथ ही विनिर्माण के लिए डिजाइन (DFM) समर्थन, सिरेमिक पीसीबी बोर्ड विभिन्न अनुप्रयोग अवसरों और परिदृश्यों के लिए एक बहुमुखी विकल्प है।
सिरेमिक पीसीबी बोर्ड के लिए प्राथमिक अनुप्रयोग परिदृश्यों में से एक उच्च शक्ति वाले उपकरणों में है। बोर्ड की उत्कृष्ट थर्मल चालकता इसे पावर कन्वर्टर्स, ठोस-राज्य रिले,और एलईडी अनुप्रयोगों जहां गर्मी अपव्यय महत्वपूर्ण हैकाला मिलाप मुखौटा न केवल एक विशिष्ट उपस्थिति प्रदान करता है, बल्कि गर्मी विकिरण को भी बढ़ाता है, जिससे उस पर लगाए गए घटकों की दीर्घायु और विश्वसनीयता सुनिश्चित होती है।
इसके अतिरिक्त, सिरेमिक पीसीबी बोर्ड एयरोस्पेस और ऑटोमोटिव उद्योगों के लिए एक उत्कृष्ट विकल्प है, जहां उपकरणों को अक्सर चरम तापमान उतार-चढ़ाव का सामना करना पड़ता है।डायरेक्ट बॉन्ड कॉपर (डीबीसी) और डायरेक्ट प्लेटेड कॉपर (डीपीसी) जैसी प्रौद्योगिकियों का उपयोग करना, बोर्ड उच्च यांत्रिक शक्ति और उत्कृष्ट विद्युत इन्सुलेशन की गारंटी देता है, जो इन उद्योगों की कठोर मांगों के लिए आवश्यक है।
दूरसंचार के क्षेत्र में, सिरेमिक पीसीबी बोर्ड उच्च आवृत्ति उपकरणों के लिए रीढ़ की हड्डी के रूप में कार्य करता है। 6.0-10 के बीच एक डाइलेक्ट्रिक स्थिर के साथ।0, बोर्ड को न्यूनतम संकेत हानि के लिए इंजीनियर किया गया है, इस प्रकार उच्च गति संकेत संचरण सुनिश्चित करता है। कॉम्पैक्ट आकार विकल्प, 2 मिमी से 200 मिमी तक,विभिन्न उपकरण रूप कारकों में एकीकरण की अनुमति देता है, छोटे सेंसर से लेकर बड़े संचार मॉड्यूल तक।
इसके अतिरिक्त, सिरेमिक पीसीबी बोर्ड चिकित्सा उपकरणों, विशेष रूप से उच्च परिशुद्धता और स्थिर प्रदर्शन की आवश्यकता वाले उपकरणों के लिए उपयुक्त है।चिकित्सा उद्योग के कड़े मानकों को पूरा करने के लिए कम तापमान सह-दहन सिरेमिक (LTCC) और उच्च तापमान सह-दहन सिरेमिक (HTCC) जैसी उन्नत सिरेमिक प्रौद्योगिकियों का उपयोग किया जाता है।, जिसमें प्रत्यारोपित गैजेट्स और नैदानिक उपकरण जैसे उपकरण शामिल हैं।
निष्कर्ष में, सिरेमिक पीसीबी बोर्ड अपनी उन्नत सुविधाओं और प्रौद्योगिकियों जैसे डीबीसी, डीपीसी, एलटीसीसी और एचटीसीसी के साथ,यह न केवल आधुनिक इंजीनियरिंग का प्रमाण है बल्कि कई उच्च प्रदर्शन अनुप्रयोगों के लिए एक लचीला समाधान भी है।चाहे वह ऑटोमोटिव, एयरोस्पेस, दूरसंचार, चिकित्सा या उच्च शक्ति वाले इलेक्ट्रॉनिक्स के लिए हो, यह सिरेमिक बोर्ड नवाचार और तकनीकी प्रगति के लिए एक विश्वसनीय मंच के रूप में खड़ा है।
हमारे सिरेमिक प्रिंटेड सर्किट बोर्ड अनुकूलन सेवाएं आपकी विशिष्ट आवश्यकताओं को पूरा करने के लिए विभिन्न विनिर्देशों को पूरा करती हैं। न्यूनतम लाइन चौड़ाई / 0.1 मिमी की दूरी के साथ,हमारे बोर्ड सटीकता और उच्च घनत्व अनुप्रयोगों के लिए डिज़ाइन किए गए हैं170 W/mK की अपवादात्मक थर्मल चालकता, उच्च शक्ति और उच्च तापमान संचालन के लिए कुशल गर्मी अपव्यय सुनिश्चित करती है।
चरम परिस्थितियों का सामना करने के लिए डिज़ाइन किए गए, हमारे सिरेमिक पीसीबी -50°C से 150°C के तापमान सीमा के भीतर आराम से काम करते हैं, जिससे वे सिरेमिक हाई टेम्परेचर पीसीबी अनुप्रयोगों के लिए उपयुक्त होते हैं।इसके अतिरिक्त, हमारे बोर्डों का विद्युतरोधक स्थिरांक 6.0-10 के बीच है।0, आपके सर्किट डिजाइन आवश्यकताओं के लिए विद्युत गुणों की एक श्रृंखला को समायोजित करता है।
हम आपकी परियोजना के प्रदर्शन और थर्मल प्रबंधन आवश्यकताओं के अनुरूप Al2O3 और ALN सहित सामग्री का चयन प्रदान करते हैं।चाहे आप DBC (Direct Bond Copper) या DPC (Direct Plated Copper) प्रौद्योगिकियों की तलाश कर रहे हों, या उन्नत एलटीसीसी (लो-टेम्परेचर को-फायर्ड सिरेमिक) और एचटीसीसी (हाई-टेम्परेचर को-फायर्ड सिरेमिक) प्रक्रियाएं, हमारे पास उच्च गुणवत्ता वाले, अनुकूलित सिरेमिक पीसीबी समाधान देने की क्षमता है।
Our Ceramic PCB Board product is supported by a comprehensive technical support and service package designed to provide you with the assistance and guidance you need to maximize the performance and reliability of your productहमारी सेवाओं में शामिल हैंः
तकनीकी सहायता:हमारे विशेषज्ञों की टीम आपके तकनीकी प्रश्नों के उत्तर, समस्या निवारण युक्तियों और आपके सिरेमिक पीसीबी बोर्ड के उपयोग और रखरखाव के लिए सर्वोत्तम प्रथाओं पर सलाह देने के लिए उपलब्ध है।
उत्पाद प्रलेखनःहम विस्तृत उत्पाद विनिर्देशों, स्थापना गाइड सहित दस्तावेजों का एक पूरा सेट प्रदान करते हैं,और उपयोगकर्ता मैनुअल आप सीरमिक पीसीबी बोर्ड की सुविधाओं और कार्यक्षमताओं को समझने में मदद करने के लिए.
फर्मवेयर और सॉफ्टवेयर अद्यतनःयह सुनिश्चित करने के लिए कि आपका सिरेमिक पीसीबी बोर्ड अद्यतित और सुरक्षित रहे, हम नियमित फर्मवेयर और सॉफ्टवेयर अपडेट प्रदान करते हैं। इन अपडेट को उत्पाद की क्षमताओं को बढ़ाने, प्रदर्शन में सुधार करने के लिए डिज़ाइन किया गया है,और किसी भी ज्ञात मुद्दों को संबोधित करें।
सेवा और रखरखाव:हमारे सेवा कार्यक्रम आपके सिरेमिक पीसीबी बोर्ड को सर्वोत्तम स्थिति में रखने के लिए तैयार किए गए हैं।हम रखरखाव सेवाएं प्रदान करते हैं जो आपकी सुविधा के अनुसार निर्धारित की जा सकती हैं ताकि डाउनटाइम को कम से कम किया जा सके और आपके संचालन को सुचारू रूप से सुनिश्चित किया जा सके.
प्रशिक्षण:हम सिरेमिक पीसीबी बोर्ड का प्रभावी ढंग से उपयोग करने के तरीके को समझने में आपकी सहायता करने के लिए व्यक्तियों और समूहों के लिए प्रशिक्षण सत्र प्रदान करते हैं।प्रशिक्षण को आपकी विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है और इसे साइट पर या ऑनलाइन आयोजित किया जा सकता है, आपकी पसंद के आधार पर।
वारंटी समर्थनःहमारे सिरेमिक पीसीबी बोर्ड एक मानक वारंटी के साथ आता है जो सामग्री और कारीगरी में दोषों को कवर करता है।हम आपको लंबी कवरेज प्रदान करने के लिए विस्तारित वारंटी विकल्प प्रदान करते हैं.
गुणवत्ता आश्वासन:गुणवत्ता हमारी सर्वोच्च प्राथमिकता है।हमारे सिरेमिक पीसीबी बोर्ड कठोर परीक्षण और गुणवत्ता नियंत्रण प्रक्रियाओं से गुजरते हैं यह सुनिश्चित करने के लिए कि आपको एक ऐसा उत्पाद प्राप्त हो जो प्रदर्शन और विश्वसनीयता के उच्चतम मानकों को पूरा करता है.
हम हमारे सिरेमिक पीसीबी बोर्ड उत्पाद के लिए आप असाधारण समर्थन और सेवाएं प्रदान करने के लिए प्रतिबद्ध हैं। यदि आपके कोई प्रश्न हैं या सहायता की आवश्यकता है,कृपया विशेषज्ञ सहायता के लिए हमारी तकनीकी सहायता टीम से संपर्क करने में संकोच न करें.
