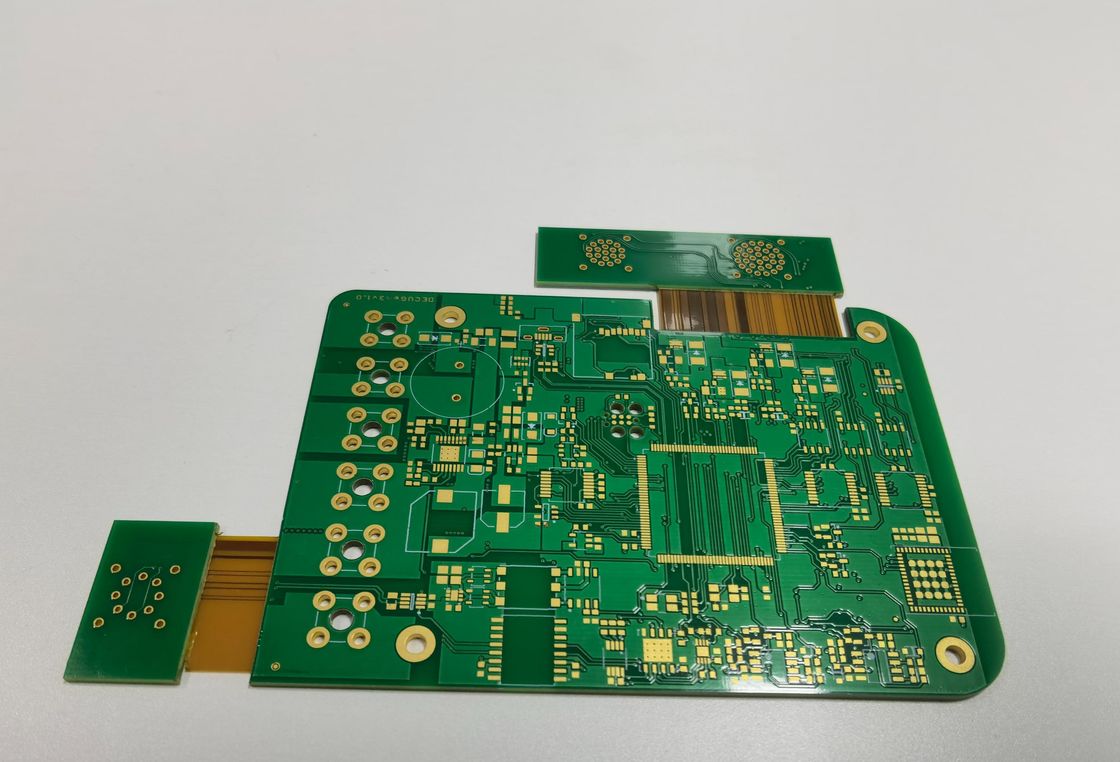

स्थानीय घनत्व के साथ लचीला लचीला मोड़ पीसीबी 1-28 परतें FR4/पॉलीमाइड/पीईटी 52L अधिकतम HDI
कठोर लचीला पीसीबी एक अभिनव समाधान है जो लचीलापन और कठोरता के सर्वोत्तम पहलुओं को एक सर्किट बोर्ड में एकीकृत करता है,इलेक्ट्रॉनिक्स उद्योग में अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए यह एक आदर्श विकल्प बनाआवेदन के दौरान झुकने और झुकने की क्षमता के साथ सावधानीपूर्वक निर्मित, इस मोड़ योग्य मुद्रित सर्किट बोर्ड को स्थायित्व और विश्वसनीयता के उच्चतम मानकों को पूरा करने के लिए डिज़ाइन किया गया है।कठोर लचीला पीसीबी सिर्फ एक घटक नहीं है; यह जटिल इलेक्ट्रॉनिक इकट्ठा करने के लिए गुणवत्ता और अनुकूलन क्षमता का आश्वासन है।
हमारे कठोर लचीला पीसीबी उत्पाद में एक परिष्कृत 4-परत निर्माण है, जिसे कस्टम आदेशों के लिए 52 परतों (मैक्स लेयरः 52L) की प्रभावशाली अधिकतम सीमा तक विस्तारित किया जा सकता है,उच्च घनत्व वाले इंटरकनेक्शन की मांग करने वाले अनुप्रयोगों के लिए सेवायह बहुस्तरीय डिजाइन डिजाइनरों को एक पतली प्रोफ़ाइल बनाए रखते हुए जटिल सर्किट ज्यामिति प्राप्त करने में सक्षम बनाता है, जो आधुनिक, कॉम्पैक्ट इलेक्ट्रॉनिक उपकरणों के लिए आवश्यक है।55*131 मिमी, यह बोर्ड संकीर्ण स्थानों और मोड़ योग्य अनुप्रयोगों में महत्वपूर्ण लचीलेपन पर समझौता किए बिना कई घटकों के लिए पर्याप्त स्थान प्रदान करता है।
हमारे कठोर लचीले पीसीबी के लिए सबसे उल्लेखनीय विनिर्माण प्रक्रियाओं में से एक प्रोफाइलिंग पंचिंग है। इसमें विभिन्न प्रकार की तकनीकें शामिल हैं जैसे कि रूटिंग, वी-कट और बेवलिंग,जो पीसीबी को सटीक विनिर्देशों के अनुसार आकार देने के लिए आवश्यक हैं. राउटिंग का उपयोग जटिल रूपरेखाओं और जटिल आकारों को काटने के लिए किया जाता है, यह सुनिश्चित करता है कि प्रत्येक बोर्ड डिवाइस असेंबली में आवश्यकतानुसार फिट हो।वी-कट एक पूर्व-स्कोर लाइन है जो अतिरिक्त काटने के उपकरण की आवश्यकता के बिना एक पैनल से कई पीसीबी के आसान पृथक्करण की अनुमति देता है, जिससे बोर्ड पर तनाव कम होता है और साफ अलगाव सुनिश्चित होता है। दूसरी ओर, बेवलिंग एक परिष्करण प्रक्रिया है जो पीसीबी पर एक कोणीय किनारा बनाती है,जो विशेष रूप से कनेक्टर के लिए महत्वपूर्ण है कि एक कॉपरड सम्मिलन बिंदु की आवश्यकता होती है.
हमारे कठोर लचीले पीसीबी की सतह को एचएएसएल एलएफ (हॉट एयर सोल्डर लेवलिंग लीड-फ्री) के साथ समाप्त किया गया है, जो एक सतह फिनिश है जो पीसीबी पर घटकों को संलग्न करने के लिए एक विश्वसनीय सोल्ड करने योग्य सतह प्रदान करता है। This environmentally friendly lead-free HASL finish not only meets current industry standards for RoHS compliance but also ensures excellent long-term reliability and conductivity for the solder jointsनतीजतन, यह एक ऐसा उत्पाद है जो प्रदर्शन अपेक्षाओं और पर्यावरण नियमों दोनों के अनुरूप है, जिससे यह निर्माताओं और उपभोक्ताओं के लिए एक जिम्मेदार विकल्प बन जाता है।
यह फ्लेक्स कठोर पीसीबी आपके इलेक्ट्रॉनिक उपकरण की रीढ़ के रूप में डिज़ाइन किया गया है, जिसमें स्थिर और गतिशील दोनों फ्लेक्स अनुप्रयोगों को समायोजित किया गया है।इसकी संरचना कठोर और लचीले क्षेत्रों के बीच एक निर्बाध संक्रमण के लिए अनुमति देता है, एक एकल समाधान प्रदान करता है जो कई कनेक्टरों और इंटरकनेक्ट की आवश्यकता को कम करता है, जो संकेत की अखंडता को खतरे में डाल सकता है।अंतर्निहित लचीलापन तीन आयामी डिजाइन स्वतंत्रता की अनुमति देता है, जो आज के लघु और जटिल इलेक्ट्रॉनिक्स में एक महत्वपूर्ण लाभ है।
हमारे लचीले-बेंडेबल पीसीबी का सावधानीपूर्वक परीक्षण किया जाता है ताकि यह सुनिश्चित किया जा सके कि वे वास्तविक दुनिया के उपयोग की कठोरता का सामना करें।गतिशील झुकने की क्षमता विशेष रूप से उन अनुप्रयोगों के लिए उपयुक्त है जिनके लिए नियमित आंदोलन या झुकने की आवश्यकता होती है, जैसे कि फोल्डेबल स्मार्टफोन, पहनने योग्य इलेक्ट्रॉनिक्स, और परिष्कृत चिकित्सा उपकरण।कठोर लचीला पीसीबी एक संयोजन प्रदान करता है जो पारंपरिक कठोर पीसीबी या लचीले-केवल सर्किट द्वारा बेजोड़ है.
निष्कर्ष के रूप में, कठोर लचीला पीसीबी उन्नत पीसीबी डिजाइन और विनिर्माण के लिए एक गवाही के रूप में खड़ा है। यह लचीलापन और संरचनात्मक अखंडता का एक सामंजस्यपूर्ण मिश्रण का प्रतिनिधित्व करता है,इसे अत्याधुनिक इलेक्ट्रॉनिक्स के लिए सही विकल्प बनाते हैं जो सबसे अच्छे से कम कुछ नहीं मांगते हैंअपनी सटीक प्रोफाइलिंग पंचिंग, बेहतर सतह परिष्करण और स्तर विकल्पों की विस्तृत श्रृंखला के साथ, यह आने वाले वर्षों के लिए मोड़ योग्य सर्किट के क्षेत्र में स्वर्ण मानक बनने के लिए तैयार है।
| पैरामीटर | विनिर्देश |
|---|---|
| उपचार | एनआईजी/ओएसपी/डूबने वाला सोना/टिन/चांदी |
| छेद स्थिति विचलन | ±0.05 मिमी |
| परतों की संख्या | 4 परत |
| प्रोफाइलिंग पंचिंग | राउटिंग, वी-कट, बेवलिंग |
| उत्पाद का प्रकार | पीसीबी विधानसभा |
| लचीलापन | 1-8 बार |
| मोड़ त्रिज्या | 0.5-10 मिमी |
| आयाम | 41.55*131 मिमी |
| अधिकतम परत | 52L |
| सानफोरीज़्ड | स्थानीय उच्च घनत्व, बैक ड्रिल |
फ्लेक्स-रिगिड प्रिंटेड सर्किट बोर्ड (पीसीबी) एक हाइब्रिड है जो एक कठोर पीसीबी की मजबूती को एक लचीले पीसीबी की अनुकूलन क्षमता के साथ जोड़ती है, विभिन्न अनुप्रयोगों के लिए एक बहुमुखी समाधान बनाती है.इसके निर्माण में 28 परतों तक उपलब्ध होने के साथ, यह फ्लेक्स-रइडिड पीसीबी उन्नत इलेक्ट्रॉनिक आवश्यकताओं के लिए उपयुक्त जटिलता और कार्यक्षमता प्रदान करता है।55*131 मिमी फ्लेक्स-रिगिड पीसीबी को उन उपकरणों के लिए आदर्श उम्मीदवार बनाता है जहां स्थान प्रीमियम पर है लेकिन प्रदर्शन से समझौता नहीं किया जा सकता है.
ENIG, OSP, Immersion Gold/Tin/Silver जैसे सतह उपचार पीसीबी को ऑक्सीकरण के खिलाफ विश्वसनीय सुरक्षा प्रदान करते हैं और ठीक-पीच घटकों के लिए उत्कृष्ट सतह समतलता सुनिश्चित करते हैं।ये उपचार कनेक्शन की दीर्घकालिक विश्वसनीयता में योगदान करते हैंविशेष रूप से एसएमडी और बीजीए घटकों के मामले में जो सटीक और स्थिर सतह खत्म की मांग करते हैं। यह फ्लेक्स-रिडिक पीसीबी को उच्च विश्वसनीयता वाले वातावरण के लिए एक उत्कृष्ट विकल्प बनाता है।
प्रोफाइलिंग पीसीबी को सटीक रूप देने के लिए राउटिंग, वी-कट और बेवलिंग जैसी पंचिंग तकनीकों का उपयोग किया जाता है, यह सुनिश्चित करते हुए कि वे इलेक्ट्रॉनिक उपकरणों के भीतर अपने निर्दिष्ट स्थानों में पूरी तरह से फिट हों।ये तकनीकें विभिन्न घटकों के एकीकरण को भी आसान बनाती हैं।, जिसमें एसएमडी और बीजीए के साथ डीआईपी भी शामिल है, जो घटक संगतता की एक विस्तृत श्रृंखला प्रदान करता है और जटिल सर्किट डिजाइनों को सक्षम करता है।
इस उत्पाद का लचीला-बेंडेबल पीसीबी पहलू इसे गैर-रैखिक सतहों के अनुरूप होने की अनुमति देता है, जो आधुनिक इलेक्ट्रॉनिक्स में आम तौर पर पाए जाने वाले कॉम्पैक्ट और वक्र रेखा डिजाइनों में महत्वपूर्ण है।यह लचीलापन पीसीबी को उन्नत पहनने योग्य उपकरणों में उपयोग करने में सक्षम बनाता है, फोल्डेबल डिवाइस और अन्य अत्याधुनिक उपभोक्ता इलेक्ट्रॉनिक्स जिन्हें घटक समर्थन के लिए कठोरता और एर्गोनोमिक डिजाइन के लिए लचीलेपन के मिश्रण की आवश्यकता होती है।
कठोर लचीला पीसीबी के लिए आवेदन के अवसर और परिदृश्य विविध हैं, जो एयरोस्पेस से लेकर, जहां हल्के डिजाइन और उच्च विश्वसनीयता का संयोजन आवश्यक है,जटिल परिस्थितियों में पीसीबी की अनुकूलन क्षमता से लाभान्वित चिकित्सा उपकरणों के लिए, अंतरिक्ष-प्रतिबंधित वातावरण। इसके अतिरिक्त,यह उत्पाद ऑटोमोटिव अनुप्रयोगों के लिए उपयुक्त है जहां इसकी मजबूती और लचीलापन आम तौर पर होने वाली कठोर परिस्थितियों और कंपन का सामना कर सकता हैआईओटी और स्मार्ट उपकरणों के आगमन के साथ, इलेक्ट्रॉनिक्स को रोजमर्रा की वस्तुओं में निर्बाध रूप से एकीकृत करने के लिए फ्लेक्सिबल-बेंडेबल पीसीबी तेजी से आवश्यक है।डिजाइन सौंदर्यशास्त्र पर समझौता किए बिना कार्यक्षमता और स्थायित्व सुनिश्चित करना.
हमारे कठोर लचीला पीसीबी उत्पाद आपकी विशिष्ट आवश्यकताओं को पूरा करने के लिए व्यापक उत्पाद अनुकूलन सेवाएं प्रदान करते हैं। लचीला कठोर सर्किट बोर्ड उच्च गुणवत्ता वाली सामग्री जैसे FR4,पोलीमाइड, और पीईटी, विभिन्न अनुप्रयोगों के लिए स्थायित्व और लचीलापन सुनिश्चित करते हैं।
41.55*131 मिमी के सटीक आयाम के साथ, हमारे मोड़ योग्य कठोर मुद्रित वायरिंग बोर्ड को आपके इच्छित सेटअप में निर्बाध रूप से फिट करने के लिए डिज़ाइन किया गया है। हम कई प्रोफाइलिंग छिद्रण विकल्प प्रदान करते हैं, जिसमें रूटिंग शामिल है,V-CUT, और Beveling, आपको अपने सर्किट बोर्ड के लिए सही किनारे खत्म प्रदान करने के लिए।
फ्लेक्सिबल स्टिफ सर्किट बोर्ड कई प्रकार के घटकों को समायोजित करने में सक्षम है, जैसे कि एसएमडी, बीजीए, डीआईपी, और अधिक,आपको अपने इलेक्ट्रॉनिक प्रोजेक्ट्स में वांछित कार्यक्षमता और जटिलता प्राप्त करने में सक्षम बनाना.
हमारी उन्नत विनिर्माण प्रक्रियाएं सुनिश्चित करती हैं कि छेद की स्थिति विचलन ± 0.05 मिमी की तंग सहिष्णुता के भीतर बनाए रखा जाता है, सटीक घटक प्लेसमेंट और समग्र बोर्ड अखंडता की गारंटी देता है।
हमारे कठोर लचीला पीसीबी उत्पादों उच्चतम गुणवत्ता प्रदर्शन और विश्वसनीयता सुनिश्चित करने के लिए व्यापक तकनीकी सहायता और सेवाओं द्वारा समर्थित हैं। हमारे विशेषज्ञों की टीम डिजाइन में समर्थन प्रदान करती है,उत्पादन, और हमारे कठोर लचीले पीसीबी के आवेदन, यह सुनिश्चित करने के लिए कि आपके उत्पाद सभी उद्योग मानकों और आवश्यकताओं को पूरा करते हैं। हम सेवाओं की एक श्रृंखला प्रदान करते हैं, जिनमें शामिल हैंः
- अपने कठोर लचीले पीसीबी डिजाइन के प्रदर्शन और विनिर्माण क्षमता को अनुकूलित करने के लिए डिजाइन समीक्षा और परामर्श।
- हमारे पीसीबी को आपके उत्पाद में एकीकृत करने में सहायता के लिए विस्तृत दस्तावेज और विनिर्देश।
- आपके आवेदन की आवश्यकताओं के अनुसार लचीलापन और कठोरता के सर्वोत्तम संतुलन को प्राप्त करने के लिए सामग्री चयन और स्टैकिंग पर मार्गदर्शन।
- उच्च मानकों को बनाए रखने और दोषों के जोखिम को कम करने के लिए विद्युत परीक्षण और गुणवत्ता आश्वासन के लिए तकनीकी सहायता।
- अपने कठोर लचीला पीसीबी के स्थायित्व और विश्वसनीयता सुनिश्चित करने के लिए उचित हैंडलिंग, भंडारण और असेंबली प्रथाओं के लिए सिफारिशें।
- उत्पाद के जीवन चक्र के दौरान उत्पन्न होने वाली किसी भी समस्या का निदान और समाधान करने में मदद करने के लिए समस्या निवारण सहायता।
- कठोर लचीला पीसीबी प्रौद्योगिकी में नवीनतम प्रगति पर अद्यतन अपने उत्पाद नवाचार के सबसे आगे रखने के लिए।
ग्राहक सेवा में उत्कृष्टता के प्रति हमारी प्रतिबद्धता यह सुनिश्चित करती है कि आपको आवश्यक समर्थन प्राप्त हो, जब आपको इसकी आवश्यकता हो, प्रारंभिक डिजाइन से लेकर उत्पाद जीवन चक्र के अंत तक।हमारा लक्ष्य सिर्फ एक उत्पाद प्रदान करना नहीं है, लेकिन एक पूर्ण समाधान जो आपकी अपेक्षाओं को पूरा करता है और उससे अधिक है।
अपनी पूछताछ सीधे हमें भेजें
