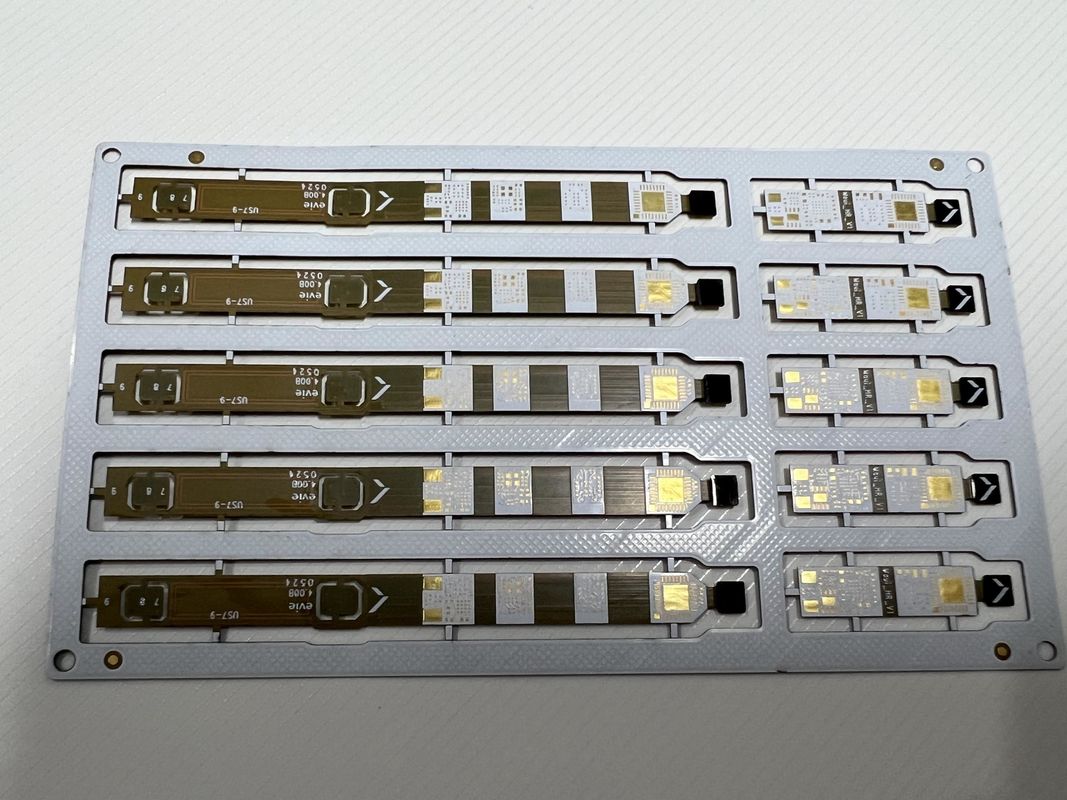

ENIG सतह लचीलापन के साथ लचीला पीसीबी असेंबली FR4/पॉलीमाइड/पीईटी
कठोर लचीला पीसीबी, मजबूत डिजाइन और लचीले अनुप्रयोग का एक संबंध, इलेक्ट्रॉनिक सर्किट के क्षेत्र में एक अत्याधुनिक समाधान है।यह उत्पाद एक बेंडेबल प्रिंटेड सर्किट बोर्ड है जो लचीली सर्किट तकनीक की बहुमुखी प्रतिभा के साथ पारंपरिक कठोर पीसीबी की ताकत का समामेलन प्रदान करता हैनतीजतन, यह एक ऐसा बोर्ड है जो स्थिर अनुप्रयोगों की कठोरता का सामना कर सकता है और साथ ही झुकने और आंदोलन की आवश्यकता वाले अनुप्रयोगों के लिए आवश्यक अनुकूलन क्षमता प्रदान करता है।यह लचीला कठोर मुद्रित सर्किट बोर्ड गुणवत्ता और स्थायित्व के उच्चतम मानकों को पूरा करने के लिए इंजीनियर किया गया है, यह इलेक्ट्रॉनिक उपकरणों की एक विस्तृत श्रृंखला के लिए एक आदर्श विकल्प बनाता है।
हमारे कठोर लचीले पीसीबी को सैंफोराइज्ड स्थानीय उच्च घनत्व गुणों के साथ निर्मित किया गया है, यह सुनिश्चित करता है कि बोर्ड के आयाम चरम गर्मी और दबाव की स्थिति में भी स्थिर और समान रहें।यह उपचार यह सुनिश्चित करता है कि पीसीबी सिकुड़ या विस्तार न करे, इस प्रकार इसके लेआउट की सटीकता और इसके सर्किट की अखंडता को बनाए रखते हुए।वापस ड्रिल प्रौद्योगिकी सिग्नल शोर को कम करने और सिग्नल अखंडता में सुधार करके बोर्ड के प्रदर्शन को बढ़ाने के लिए नियोजित हैइस प्रक्रिया से किसी भी अवशिष्ट सामग्री को हटा दिया जाता है, जो प्रतिबिंब का कारण बन सकती है और उच्च गति संकेतों को प्रभावित कर सकती है।
इस उत्पाद की महत्वपूर्ण विशेषताओं में से एक इसकी बारीक रेखा तकनीक है, जिसमें न्यूनतम 0.1 मिमी का निशान/अंतर है। यह सटीकता का स्तर सर्किटों के बढ़े हुए घनत्व की अनुमति देता है,जो आधुनिक उपकरणों के लिए आवश्यक है जो छोटे फॉर्म फैक्टर्स में अधिक कार्यक्षमता की मांग करते हैंउच्च-रिज़ॉल्यूशन लाइन परिभाषा पीसीबी की दक्षता को बढ़ाती है, जिससे सिग्नल हस्तक्षेप या क्रॉस-टॉक के जोखिम के बिना अधिक घटकों को सीमित स्थान में पैक किया जा सकता है।
इस उत्पाद प्रकार को 4 परतों वाले लचीले कठोर सर्किट बोर्ड के रूप में डिज़ाइन किया गया है, यह पीसीबी असेंबली की श्रेणी में आता है,एक बहुस्तरीय दृष्टिकोण प्रदान करना जो अधिक जटिलता और कार्यक्षमता प्रदान करता हैचार अलग-अलग परतों के साथ, इलेक्ट्रॉनिक उपकरणों को सर्किट घनत्व में वृद्धि और अपने डिजाइन में अधिक परिष्कृत सुविधाओं को शामिल करने की क्षमता का लाभ मिल सकता है।परतों को विशेष चिपकने वाले पदार्थों का उपयोग करके एक साथ बांधा जाता है जो फ्लेक्सिबिलिटी बनाए रखते हैं जबकि यह सुनिश्चित करते हैं कि झुकने और झुकने के दौरान परतें बरकरार रहें.
विभिन्न डिजाइन आवश्यकताओं को समायोजित करने के लिए, हमारे कठोर फ्लेक्स पीसीबी में कई प्रोफाइलिंग छिद्रण विकल्प शामिल हैं जैसे रूटिंग, वी-कट और बीवलिंग।ये तकनीकें बोर्ड की सटीक रूपरेखा और एक पैनल से कई पीसीबी को अलग करने की अनुमति देती हैं. राउटिंग जटिल आकार और समोच्च बनाता है, अधिकतम डिजाइन लचीलापन प्रदान करता है। वी-सीयूटी स्कोरिंग एक सीधी रेखा पृथक्करण को सक्षम बनाता है, जो पीसीबी के सरणी बनाने के लिए आदर्श है,जबकि beveling बोर्ड के लिए एक कोण धार प्रदान करता है, जो कुछ कनेक्टर सम्मिलन प्रक्रियाओं के लिए आवश्यक है।
कठोर लचीला पीसीबी आधुनिक सर्किट बोर्ड प्रौद्योगिकी का प्रतीक है, कठोर बोर्डों की भौतिक लचीलापन को लचीले सर्किट की अनुकूलन क्षमता के साथ मिलाकर। इसकी स्थानीय उच्च घनत्व विशेषता,बैक ड्रिल टेक्नोलॉजी, और बारीक ट्रेस/स्पेस क्षमताएं इसे मांग वाले इलेक्ट्रॉनिक अनुप्रयोगों के लिए एक भयानक विकल्प बनाती हैं।गतिशील वातावरण में सहन करने के लिए लचीलापन और जटिल इलेक्ट्रॉनिक डिजाइन का समर्थन करने के लिए सटीकता के साथ, यह उत्पाद पीसीबी के विकास और इलेक्ट्रॉनिक उपकरणों के विकास में उनकी महत्वपूर्ण भूमिका का प्रमाण है।
| विशेषता | विनिर्देश |
|---|---|
| लचीलापन | 1-8 बार |
| सामग्री | FR4, पॉलीमाइड, पीईटी |
| सतह का परिष्करण | HASL LF |
| पीसीबी परत | 1 से 28 परतें |
| अधिकतम परत | 52L |
| छेद स्थिति विचलन | ±0.05 मिमी |
| न्यूनतम निशान/स्थान | 0.1 मिमी |
| प्रोफाइलिंग पंचिंग | राउटिंग, वी-कट, बेवलिंग |
| घटक | एसएमडी, बीजीए, डीआईपी आदि। |
| मोड़ त्रिज्या | 0.5-10 मिमी |
कठोर फ्लेक्स पीसीबी, कठोर और लचीले दोनों प्रिंटेड सर्किट बोर्डों का एक हाइब्रिड निर्माण, एक नवाचार है जिसने इलेक्ट्रॉनिक उत्पाद डिजाइन के क्षितिज का विस्तार किया है।यह फोल्डेबल रिजिड सर्किट बोर्ड, जिसमें ENIG, OSP, इमर्शन गोल्ड, टिन और सिल्वर जैसे उपचार विकल्प शामिल हैं, उल्लेखनीय लचीलापन और विश्वसनीयता प्रदान करते हैं,यह अनुप्रयोगों और परिदृश्यों की एक विस्तृत श्रृंखला के लिए एक आदर्श विकल्प बना रहा है. अधिकतम 52 परतों और 1-28 परतों के पीसीबी की क्षमता के साथ, और ± 0.05 मिमी की एक सटीक छेद स्थिति विचलन,कठोर लचीला मुद्रित सर्किट बोर्ड उद्योग के उच्चतम मानकों को पूरा करने के लिए इंजीनियर है.
कठोर लचीला पीसीबी का एक प्रमुख अनुप्रयोग एयरोस्पेस प्रौद्योगिकी के क्षेत्र में है।इन बोर्डों का उपयोग अंतरिक्ष यान और उपग्रहों में असाधारण विद्युत प्रदर्शन बनाए रखते हुए चरम पर्यावरणीय परिस्थितियों का सामना करने की उनकी क्षमता के कारण किया जाता है।एचएएसएल एलएफ (लीड-फ्री हॉट एयर सोल्डर लेवलिंग) की सतह खत्म करने से स्थायित्व और ऑक्सीकरण के प्रति उच्च प्रतिरोध सुनिश्चित होता है, जो अंतरिक्ष अनुप्रयोगों में महत्वपूर्ण है।
चिकित्सा उद्योग में, फोल्डेबल कठोर सर्किट बोर्ड का व्यापक रूप से पोर्टेबल मॉनिटर और इमेजिंग उपकरण जैसे उन्नत चिकित्सा उपकरणों में उपयोग किया जाता है।लचीला हिस्सा एक कॉम्पैक्ट और तह डिजाइन के लिए अनुमति देता है, जो छोटे पदचिह्न और हल्के वजन की आवश्यकता वाले उपकरणों के लिए महत्वपूर्ण है। कठोर फ्लेक्स पीसीबी को बहुत बारीक रेखाओं और उच्च घनत्व इंटरकनेक्शन को शामिल करने के लिए डिज़ाइन किया जा सकता है,जो अक्सर परिष्कृत चिकित्सा इलेक्ट्रॉनिक्स में आवश्यक होते हैं.
उपभोक्ता इलेक्ट्रॉनिक्स बाजार को भी कठोर लचीले प्रिंटेड सर्किट बोर्डों के उपयोग से बहुत लाभ होता है। ये स्मार्टफोन, कैमरों, पहनने योग्य उपकरणों में पाए जाते हैं,और अन्य उपकरण जहां अंतरिक्ष प्रीमियम पर है और स्थायित्व आवश्यक हैफोल्ड और फ्लेक्स करने की क्षमता अभिनव डिजाइन आर्किटेक्चर की अनुमति देती है, जिससे अंतरिक्ष का अधिकतम उपयोग होता है और उत्पाद का समग्र प्रदर्शन बढ़ता है।
सैन्य और रक्षा प्रणाली मिशन-महत्वपूर्ण अनुप्रयोगों के लिए कठोर फ्लेक्स पीसीबी की मजबूती और विश्वसनीयता पर निर्भर करती है।बोर्डों की संरचनात्मक अखंडता उन्हें उच्च स्तर के झटके और कंपन के अधीन उपकरणों के लिए उपयुक्त बनाता हैइसके अतिरिक्त, उपलब्ध विविध उपचार विकल्प विशिष्ट पर्यावरण और परिचालन आवश्यकताओं के आधार पर अनुकूलन की अनुमति देते हैं।
ऑटोमोटिव अनुप्रयोग एक और क्षेत्र है जहां कठोर लचीला पीसीबी प्रौद्योगिकी चमकती है। आधुनिक वाहनों में जो सुरक्षा, प्रदर्शन और आराम के लिए इलेक्ट्रॉनिक प्रणालियों पर तेजी से निर्भर हैं,कठोर लचीला पीसीबी आवश्यक लचीलापन और अनुकूलन क्षमता प्रदान करते हैंइन-डैश सिस्टम से लेकर सेंसर और कंट्रोलर तक, ये बोर्ड निर्बाध एकीकरण और स्थायी प्रदर्शन सुनिश्चित करते हैं।
निष्कर्ष के रूप में, कठोर लचीला पीसीबी एक बहुमुखी उत्पाद है जो विभिन्न उच्च तकनीक उद्योगों की कठोर मांगों को पूरा करता है।सतह उपचार की एक श्रृंखला के साथ जोड़ा और तंग सहिष्णुता बनाए रखने की क्षमता, यह उन अनुप्रयोगों के लिए अपरिहार्य है जहां विश्वसनीयता, सटीकता और नवाचार महत्वपूर्ण हैं।
हमारे कठोर फ्लेक्स पीसीबी उत्पाद आपके विशिष्ट डिजाइन और प्रदर्शन आवश्यकताओं को पूरा करने के लिए व्यापक उत्पाद अनुकूलन सेवाएं प्रदान करते हैं।हमारे साथ कठोरता और लचीलापन का इष्टतम मिश्रण अनुभव करेंलचीला-झुकने योग्य पीसीबी, जो टिकाऊ लेकिन अनुकूलन योग्य समाधान की आवश्यकता वाले अनुप्रयोगों के लिए एकदम सही है।कठोर लचीला मुद्रित वायरिंग बोर्डसभी घटकों के लिए सटीक संरेखण सुनिश्चित करने के लिए ± 0.05 मिमी के छेद स्थिति विचलन के साथ सटीकता के लिए इंजीनियर किया गया है।
उत्पादन की क्षमता के साथपरतों की संख्या4 लेयर मानक से लेकर 28 लेयर तक, हमारी सेवाएं आपके डिजाइन की जटिलता को पूरा करने के लिए अनुकूलित की जा सकती हैं।पीसीबी परतअनुकूलन विकल्प 1 से 28 परतों तक फैला हुआ है, जिससे अत्यधिक बहुमुखी और बहुआयामी कठोर फ्लेक्स पीसीबी की अनुमति मिलती है।
दलचीलापनहमारे पीसीबी की आवश्यकताओं के अनुसार समायोजित किया जा सकता है, दोहराव गतिशील अनुप्रयोगों का सामना करने के लिए 1-8 गुना लचीलापन प्रदान करते हैं।मोड़ त्रिज्याएक तंग 0.5 मिमी से लेकर उदार 10 मिमी तक संशोधित किया जा सकता है, जो सर्किट की अखंडता को खतरे में डाले बिना विभिन्न तह और झुकने की आवश्यकताओं को समायोजित करता है।विश्वसनीय सेवा के लिए हमारी सेवाएं चुनेंफोल्डेबल कठोर सर्किट बोर्डजो आपके आवेदनों की सख्त मांगों को पूरा करता है।
हमारे कठोर फ्लेक्स पीसीबी उत्पाद आपके अनुप्रयोगों के लिए सर्वोत्तम प्रदर्शन और विश्वसनीयता सुनिश्चित करने के लिए डिज़ाइन किए गए व्यापक तकनीकी समर्थन और सेवाओं के साथ आते हैं।अनुभवी इंजीनियरों की हमारी टीम डिजाइन अनुकूलन पर विशेषज्ञ सलाह प्रदान करने के लिए उपलब्ध है, सामग्री चयन, और विनिर्माण प्रक्रियाओं यह सुनिश्चित करने के लिए कि अपने कठोर लचीला पीसीबी अपनी विशिष्ट आवश्यकताओं को पूरा करता है।
हम आपके उत्पाद विकास का समर्थन करने के लिए कई सेवाएं प्रदान करते हैं, प्रारंभिक अवधारणा से लेकर अंतिम उत्पादन तक। इन सेवाओं में डिजाइन समीक्षा और परामर्श, विद्युत परीक्षण,और प्रोटोटाइप विकासहमारा लक्ष्य आपको बाजार में आने के समय को कम करने और लागत प्रभावी विनिर्माण समाधान प्राप्त करने में मदद करना है।
किसी भी तकनीकी समस्या के लिए जो उत्पन्न हो सकती है, हमारी उत्तरदायी सहायता टीम समस्या निवारण सहायता प्रदान करने के लिए तैयार है, विश्लेषण,समस्याएं जल्दी और कुशलता से हल करने के लिए सुधारात्मक कार्रवाई की सिफारिशेंहम ग्राहकों की संतुष्टि के प्रति अपनी प्रतिबद्धता पर गर्व करते हैं और उच्चतम स्तर की सेवा और समर्थन प्रदान करने का प्रयास करते हैं।
आपके उत्पाद के जीवनचक्र का और अधिक समर्थन करने के लिए, हम संशोधन नियंत्रण और जीवनचक्र प्रबंधन सेवाएं भी प्रदान करते हैं,यह सुनिश्चित करना कि आपका कठोर लचीला पीसीबी प्रौद्योगिकी और बाजार की मांगों में भविष्य के परिवर्तनों के अनुकूल हो सकेगुणवत्ता और उत्कृष्टता के प्रति हमारे समर्पण का अर्थ है कि आप अपने उत्पाद के पूरे जीवनकाल में विश्वसनीय और लगातार समर्थन के लिए हम पर भरोसा कर सकते हैं।
अपनी पूछताछ सीधे हमें भेजें
