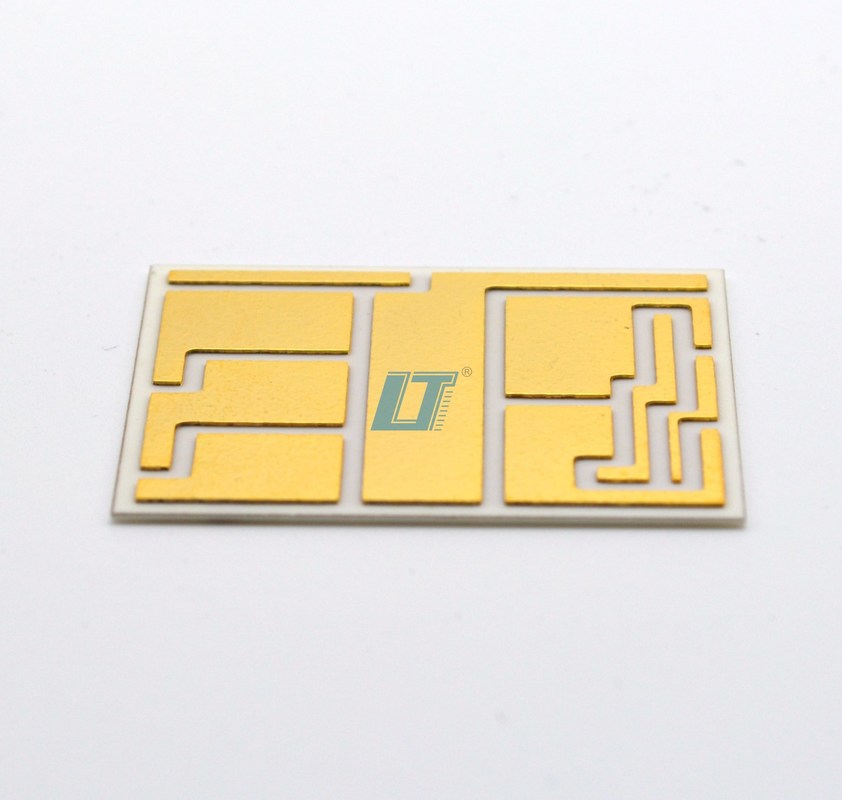

सिरेमिक सब्सट्रेट सिरेमिक अछूता धातु सब्सट्रेट जिसमें 1.6 एमएम पीसीबी मोटाई है चिकित्सा इलेक्ट्रॉनिक उपकरणों के लिए आदर्श

उत्पाद का विवरण

Substratetype:

Ceramic

Surfacefinish:

ENIG, HASL, Gold Plating

Application Segment:

Auto,Industrial,Medical,DataCom、Comsumer

Dielectricconstant:

7-9

Thickness:

0.1mm - 3.0mm

Copperthickness:

18µm - 105µm

Application:

High Power Electronics, LED Lighting, RF Modules

Testing Service:

100% E-Testing

प्रमुखता देना:

चिकित्सा उपकरणों के लिए सिरेमिक पीसीबी बोर्ड

1.6mm सिरेमिक अछूता धातु सब्सट्रेट

उच्च इन्सुलेशन के साथ सिरेमिक सब्सट्रेट पीसीबी

भुगतान और शिपिंग की शर्तें

संबंधित उत्पाद

मेडिकल सिरेमिक पीसीबी बोर्ड जिसमें सिरेमिक सब्सट्रेट और एचएएसएल सतह फिनिश शामिल है जो उत्कृष्ट थर्मल प्रबंधन प्रदान करता है

सबसे अच्छी कीमत पाएं

आरएफ मॉड्यूल सिरेमिक पीसीबी बोर्ड यूएल प्रमाणित सिरेमिक मोटी फिल्म पीसीबी युक्त जटिल इलेक्ट्रॉनिक सर्किट एकीकरण के लिए डिज़ाइन किया गया

सबसे अच्छी कीमत पाएं

सिरेमिक सब्सट्रेट प्रकार सिरेमिक पीसीबी बोर्ड यूएल प्रमाणित जिसमें 100 प्रतिशत ई परीक्षण सेवा इलेक्ट्रॉनिक्स में स्थायित्व सुनिश्चित करना शामिल है

सबसे अच्छी कीमत पाएं

मोटाई 0.1 मिमी से 3.0 मिमी सिरेमिक कॉपर क्लैडेड पीसीबी आकार रेंज 2 मिमी से 200 मिमी के साथ उच्च विश्वसनीयता सर्किट के लिए एकदम सही

सबसे अच्छी कीमत पाएं

हमसे संपर्क करें

+001-512-7443871

sales@ltcircuit.com

अब संपर्क करें

उत्पाद का वर्णन

सिरेमिक सब्सट्रेट सिरेमिक अछूता धातु सब्सट्रेट

1.6 एमएम पीसीबी मोटाई के साथ,यह उन्नत सिरेमिक पीसीबी बोर्ड चिकित्सा इलेक्ट्रॉनिक उपकरणों और असाधारण थर्मल प्रबंधन और विद्युत प्रदर्शन की आवश्यकता है कि अन्य मांग अनुप्रयोगों के लिए आदर्श रूप से उपयुक्त है.

उत्पाद का अवलोकन

सिरेमिक पीसीबी बोर्ड एक उच्च विश्वसनीय समाधान है जो उच्च थर्मल चालकता और विद्युत प्रदर्शन की आवश्यकता वाले अनुप्रयोगों के लिए डिज़ाइन किया गया है। सिरेमिक Thickfilm PCB श्रेणी के हिस्से के रूप में,यह पारंपरिक FR4 और अन्य कार्बनिक सब्सट्रेट की तुलना में बेहतर थर्मल प्रबंधन और यांत्रिक स्थिरता प्रदान करता है.

यह बहुमुखी उत्पाद 1 से 4 परतों तक के कॉन्फ़िगरेशन का समर्थन करता है, विभिन्न सर्किट जटिलताओं को समायोजित करता है।यह कॉम्पैक्ट सेंसर मॉड्यूल से लेकर बड़े पावर इलेक्ट्रॉनिक्स असेंबली तक सब कुछ फिट करता है.

18μm से 105μm तक तांबे की मोटाई के विकल्प वर्तमान सहन क्षमता और थर्मल अपव्यय में लचीलापन प्रदान करते हैं। सतह खत्म विकल्पों में ENIG (इलेक्ट्रोलेस निकेल इमर्शन गोल्ड),एचएएसएल (हॉट एयर सोल्डर लेवलिंग), और इष्टतम सुरक्षा और वेल्ड करने की क्षमता के लिए गोल्ड प्लेटिंग।

प्रमुख विशेषताएं

उत्पाद का नामः सिरेमिक पीसीबी बोर्ड (आइटम संख्याः R0028)
परतों की संख्याः 1-4 परतें
सब्सट्रेट का प्रकारः सिरेमिक
तांबा मोटाईः 18μm - 105μm
अनुप्रयोगः उच्च शक्ति इलेक्ट्रॉनिक्स, एलईडी प्रकाश व्यवस्था, आरएफ मॉड्यूल
उत्कृष्ट ताप प्रदर्शन के लिए सिरेमिक उच्च तापमान पीसीबी
स्थायित्व और विश्वसनीयता सुनिश्चित करने वाले Al2O3 सिरेमिक पीसीबी का उपयोग करके निर्मित
उन्नत इन्सुलेशन और गर्मी अपव्यय के लिए सिरेमिक इन्सुलेटेड मेटल सब्सट्रेट तकनीक शामिल है

तकनीकी विनिर्देश

पैरामीटर	विनिर्देश
आवेदन	उच्च शक्ति इलेक्ट्रॉनिक्स, एलईडी प्रकाश व्यवस्था, आरएफ मॉड्यूल
डायलेक्ट्रिक निरंतर	7-9
आइटम संख्या	R0028
सब्सट्रेट का प्रकार	सिरेमिक
परतों की संख्या	1-4 परतें
अनुप्रयोग खंड	ऑटो, इंडस्ट्रियल, मेडिकल, डाटाकॉम, उपभोक्ता
सतह खत्म	एनआईजी, एचएएसएल, गोल्ड प्लेटिंग
परीक्षण सेवा	100% ई-परीक्षण
पीसीबी मोटाई	1.6 एमएम
आकार	2mm ~ 200mm

आवेदन

सिरेमिक पीसीबी बोर्ड R0028 विशेष रूप से उच्च शक्ति इलेक्ट्रॉनिक्स, एलईडी प्रकाश व्यवस्था और आरएफ मॉड्यूल में मांग वाले अनुप्रयोगों के लिए डिज़ाइन किया गया है।7-9 के एक dielectric स्थिर और बेहतर ताप चालकता के साथ, यह उच्च आवृत्ति और उच्च शक्ति वातावरण में विश्वसनीय प्रदर्शन सुनिश्चित करता है।

उच्च शक्ति इलेक्ट्रॉनिक्स में, बोर्ड की असाधारण गर्मी अपव्यय अति ताप को रोकता है और घटक जीवनकाल को बढ़ाता है। एलईडी प्रकाश व्यवस्था इष्टतम थर्मल प्रबंधन का लाभ उठाती है,चमक और ऊर्जा दक्षता में वृद्धिआरएफ मॉड्यूल के लिए स्थिर डायलेक्ट्रिक गुणों और न्यूनतम संकेत हानि की आवश्यकता होती है, जिससे यह सिरेमिक पीसीबी एक आदर्श विकल्प बन जाता है।

प्रत्येक बोर्ड परिचालन स्थितियों में त्रुटिहीन प्रदर्शन की गारंटी के लिए कठोर 100% ई-परीक्षण से गुजरता है,परिष्कृत इलेक्ट्रॉनिक उपकरणों के लिए निर्माताओं और इंजीनियरों को विश्वसनीय समाधान प्रदान करना.

अनुकूलन सेवाएं

हमारी सिरेमिक पीसीबी अनुकूलन सेवाएं उच्च शक्ति इलेक्ट्रॉनिक्स, एलईडी प्रकाश व्यवस्था और आरएफ मॉड्यूल के लिए विशिष्ट आवश्यकताओं को पूरा करती हैं। हम 0.1 मिमी से 3 तक मोटाई के साथ एएलएन सिरेमिक पीसीबी प्रदान करते हैं।0 मिमी और समर्थन परतों की संख्या 1 से 4 तक.

1.6 मिमी की मानक पीसीबी मोटाई के साथ, हमारे सिरेमिक इन्सुलेटेड मेटल सब्सट्रेट समाधान उत्कृष्ट थर्मल चालकता और विद्युत इन्सुलेशन प्रदान करते हैं।प्रत्येक अनुकूलित सिरेमिक पीसीबी 100% ई-परीक्षण से गुजरता है ताकि यह सुनिश्चित हो सके कि यह उच्चतम उद्योग मानकों को पूरा करता है.

तकनीकी सहायता एवं सेवाएं

अपने सिरेमिक पीसीबी के इष्टतम प्रदर्शन और दीर्घायु सुनिश्चित करने के लिए, कृपया इन दिशानिर्देशों का पालन करें:

संभालना:यांत्रिक तनाव या दरार से बचने के लिए सावधानी से संभालें। ईएसडी क्षति को रोकने के लिए एंटी-स्टेटिक उपायों का उपयोग करें।

स्थापनाःविकृति से बचने के लिए उचित माउंटिंग तकनीक का प्रयोग करें। सिरेमिक सब्सट्रेट के लिए अनुशंसित संगत सोल्डरिंग सामग्री और प्रक्रियाओं का उपयोग करें।

समस्या निवारणःसही स्थापना और सुरक्षित कनेक्शन की जाँच करें। कार्यक्षमता को प्रभावित करने वाले दृश्य क्षति या संदूषण की जांच करें।

रखरखावःबोर्ड को साफ रखें और उचित सफाई के साधनों का उपयोग करके धूल, तेल या दूषित पदार्थों से मुक्त रखें।

वारंटीःहमारे सिरेमिक पीसीबी बोर्ड गुणवत्ता आश्वासन गारंटी के साथ आते हैं। तकनीकी सहायता या उत्पाद विनिर्देशों के लिए, हमारी तकनीकी सहायता टीम या उत्पाद प्रलेखन से परामर्श करें।
