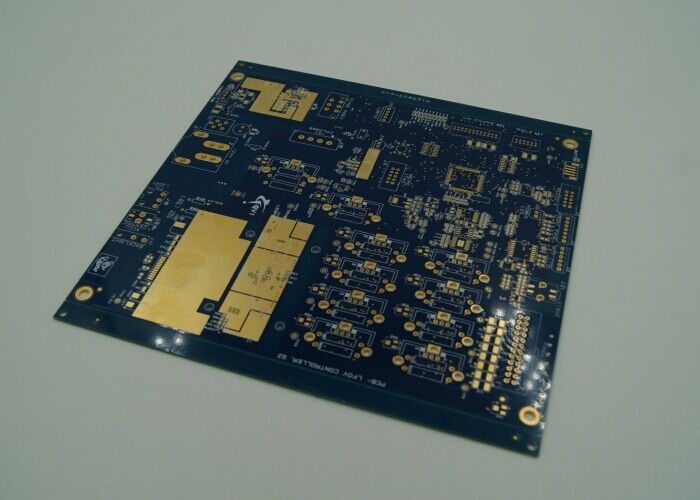

एडवांस्ड मल्टीलेयर पीसीबी बोर्ड पैनासोनिक एम6 एम8 एफआर-4 4-22 लेयर्स हाई स्पीड पीसीबी प्रोटोटाइप
मल्टीलेयर पीसीबी बोर्ड आधुनिक इलेक्ट्रॉनिक्स उद्योग की कठोर मांगों को पूरा करने के लिए तैयार की गई एक तकनीकी चमत्कार है। अत्यंत सटीकता के साथ निर्मित, यह उत्पाद सर्किट बोर्ड प्रौद्योगिकी में हुई प्रगति का प्रमाण है। इसके मूल में, बोर्ड उच्च-गुणवत्ता वाले ग्लास एपॉक्सी: RO4003C+ Tg170 FR-4 सामग्री से बना है, जो विभिन्न इलेक्ट्रॉनिक अनुप्रयोगों के लिए एक मजबूत और विश्वसनीय आधार सुनिश्चित करता है।
4-22 परतों की एक बहुमुखी श्रृंखला के साथ, ग्राहक अपनी विशिष्ट आवश्यकताओं के अनुरूप सही मल्टीलेयर पीसीबी बोर्ड कॉन्फ़िगरेशन का चयन कर सकते हैं। यह अनुकूलन का स्तर विशेष रूप से उन परियोजनाओं के लिए फायदेमंद है जिन्हें अतिरिक्त जटिलता की आवश्यकता होती है, जैसे कि 10 लेयर्स पीसीबी, जो अक्सर उनके उन्नत प्रदर्शन और स्थान-बचत डिजाइन के लिए मांगे जाते हैं। एक ही बोर्ड में कई परतों को एकीकृत करके, ये पीसीबी उच्च-घनत्व सर्किट डिजाइनों के लिए एक कॉम्पैक्ट और कुशल समाधान प्रदान करते हैं।
विनिर्माण प्रक्रिया में सरफेस माउंट टेक्नोलॉजी (SMT) को अपनाना इन बोर्डों की एक महत्वपूर्ण विशेषता है। यह आधुनिक तकनीक पीसीबी की सतह पर घटकों की सीधी माउंटिंग की अनुमति देती है, जिसके परिणामस्वरूप एक अधिक सुव्यवस्थित और विश्वसनीय सर्किट बनता है। एसएमटी का एकीकरण न केवल मल्टीलेयर प्रिंटेड बोर्ड की समग्र गुणवत्ता और प्रदर्शन में सुधार करता है, बल्कि असेंबली प्रक्रिया को भी तेज करता है, जिससे उत्पादन समय तेज होता है और लागत कम होती है।
इस असाधारण उत्पाद की प्रमुख विशेषताओं में से एक वन-स्टॉप सर्विस ओईएम पेशकश है। यह सेवा सुनिश्चित करती है कि ग्राहकों को डिजाइन, निर्माण और असेंबली चरणों के दौरान व्यापक सहायता मिले। ओईएम सेवा की सुविधा का मतलब है कि ग्राहक अपनी सभी पीसीबी आवश्यकताओं के लिए एक ही स्रोत पर भरोसा कर सकते हैं, प्रारंभिक अवधारणा से लेकर अंतिम उत्पाद वितरण तक। यह सुव्यवस्थित दृष्टिकोण न केवल खरीद प्रक्रिया को सरल बनाता है, बल्कि यह भी सुनिश्चित करता है कि प्रत्येक मल्टीलेयर पीसीबी बोर्ड गुणवत्ता और स्थिरता के उच्चतम मानकों को पूरा करे।
मल्टीलेयर पीसीबी बोर्ड को महत्वपूर्ण कॉपर वेट 12OZ के साथ इंजीनियर किया गया है। यह पर्याप्त तांबे की मोटाई बोर्ड की वर्तमान वहन क्षमता को बढ़ाने में सहायक है, जो उच्च-शक्ति अनुप्रयोगों के लिए महत्वपूर्ण है। बढ़े हुए तांबे के वजन से गर्मी को अधिक कुशलता से दूर करने में भी मदद मिलती है, जिससे बोर्ड के थर्मल प्रबंधन में सुधार होता है और इलेक्ट्रॉनिक घटकों का जीवनकाल बढ़ता है।
मल्टीलेयर प्रिंटेड बोर्ड के डिजाइन के हर पहलू में विस्तार पर ध्यान दिया गया है। ग्लास एपॉक्सी: RO4003C+ Tg170 FR-4 सामग्री का उपयोग न केवल उच्च यांत्रिक शक्ति प्रदान करता है, बल्कि उत्कृष्ट थर्मल स्थिरता और विद्युत इन्सुलेशन भी सुनिश्चित करता है। ये गुण विभिन्न पर्यावरणीय परिस्थितियों और संचालन के थर्मल चक्रों के दौरान बोर्ड की अखंडता को बनाए रखने के लिए महत्वपूर्ण हैं। 170 डिग्री सेल्सियस के उच्च ग्लास संक्रमण तापमान (Tg) से बोर्ड की अपनी संरचनात्मक या कार्यात्मक अखंडता से समझौता किए बिना उच्च तापमान का सामना करने की क्षमता का और संकेत मिलता है।
निष्कर्ष में, मल्टीलेयर पीसीबी बोर्ड पीसीबी डिजाइन और निर्माण के अत्याधुनिक का प्रतीक है। इसके मजबूत ग्लास एपॉक्सी निर्माण, 4-22 परतों की बहुमुखी प्रतिभा, सरफेस माउंट टेक्नोलॉजी की सटीकता, व्यापक वन-स्टॉप सर्विस ओईएम, और पर्याप्त 12OZ कॉपर वेट के साथ, यह उत्पाद इलेक्ट्रॉनिक्स उद्योग की विविध और मांग वाली जरूरतों को पूरा करने के लिए तैयार है। चाहे वह सरल उपकरणों के लिए हो या जटिल 10 लेयर्स पीसीबी के लिए, मल्टीलेयर प्रिंटेड बोर्ड उन लोगों के लिए आदर्श विकल्प है जो अपने इलेक्ट्रॉनिक प्रयासों में गुणवत्ता, प्रदर्शन और विश्वसनीयता की तलाश में हैं।
| पैरामीटर | विनिर्देश |
|---|---|
| सतह | HASL, इमर्शन गोल्ड, इमर्शन टिन, इमर्शन सिल्वर, गोल्ड फिंगर, OSP |
| अधिकतम पैनल आकार | 600mm*1200mm |
| आकार | / |
| सरफेस माउंट टेक्नोलॉजी | हाँ |
| मोटाई | 0.2mm-6.0mm |
| न्यूनतम छेद आकार | 0.2mm |
| मुख्य शब्द | रोजर्स पीसीबी बोर्ड |
| पैकिंग | कार्टन बॉक्स के साथ वैक्यूम पैकिंग |
| परतें | 4-22 लेयर |
| कॉपर वेट | 12OZ |
मल्टीलेयर पीसीबी, इलेक्ट्रॉनिक्स की दुनिया में एक आवश्यक घटक, एक अत्यधिक बहुमुखी और उन्नत प्रकार का प्रिंटेड सर्किट बोर्ड (पीसीबी) है जो जटिल सर्किट्री के लिए एक उद्योग मानक बन गया है। 0.2 मिमी से 6.0 मिमी तक की मोटाई की एक श्रृंखला और 4 से 22 परतों तक कहीं भी होने की क्षमता के साथ, ये पीसीबी कॉम्पैक्ट रूप में उच्च कार्यक्षमता प्रदान करने के लिए इंजीनियर किए गए हैं। मल्टीलेयर PWB (प्रिंटेड वायरिंग बोर्ड) डिजाइन विद्युत पथों, घटकों और कनेक्शनों के उच्च घनत्व की अनुमति देता है, जिससे यह परिष्कृत इलेक्ट्रॉनिक अनुप्रयोगों के लिए एक आदर्श समाधान बन जाता है।
16 लेयर्स पीसीबी मल्टीलेयर पीसीबी के एक जटिल स्तर का प्रतिनिधित्व करते हैं, जो उन अनुप्रयोगों के लिए तैयार किए जाते हैं जहां स्थान और कार्यक्षमता प्रीमियम पर होती है। परत गणना उच्च स्तर की इंटरकनेक्टिविटी और कई संकेतों और पावर प्लेन को कुशलतापूर्वक प्रबंधित करने की क्षमता को सक्षम बनाती है। इन बोर्डों में तांबे की मोटाई 0.5oz से 6oz के बीच भिन्न हो सकती है, जिससे बेहतर वर्तमान वहन क्षमता और उन्नत थर्मल प्रबंधन की अनुमति मिलती है। यह 16 लेयर पीसीबी को विशेष रूप से दूरसंचार उपकरण, उन्नत कंप्यूटिंग सिस्टम और औद्योगिक-ग्रेड इलेक्ट्रॉनिक्स में पाए जाने वाले उच्च-गति और उच्च-आवृत्ति सर्किट्री के लिए उपयुक्त बनाता है।
इन मल्टीलेयर पीसीबी के लिए आवेदन के अवसर और परिदृश्य असंख्य हैं। उनकी बढ़ी हुई क्षमताओं के कारण, वे अक्सर चिकित्सा उपकरणों जैसे एमआरआई सिस्टम और हार्ट मॉनिटर में पाए जाते हैं, जहां विश्वसनीयता और सटीकता सर्वोपरि होती है। एयरोस्पेस उद्योग में, मल्टीलेयर PWB के कॉम्पैक्ट आकार और मजबूती उन्हें स्थान-सीमित एवियोनिक्स और उपग्रह प्रणालियों के लिए एकदम सही बनाती है। ऑटोमोटिव उद्योग, सुरक्षा, प्रदर्शन और आराम सुविधाओं के लिए इलेक्ट्रॉनिक्स पर अपनी बढ़ती निर्भरता के साथ, नियंत्रण प्रणाली, जीपीएस नेविगेशन और इंफोटेनमेंट सिस्टम के लिए परिष्कृत मल्टीलेयर पीसीबी के उपयोग से भी लाभान्वित होता है।
इसके अलावा, स्मार्टफोन, टैबलेट और लैपटॉप जैसे उपभोक्ता इलेक्ट्रॉनिक्स लगातार पतले, अधिक शक्तिशाली उपकरणों के लिए सीमाओं को आगे बढ़ा रहे हैं। मल्टीलेयर पीसीबी इन नवाचारों के केंद्र में हैं, जो सीमित स्थानों के भीतर कई कार्यों के एकीकरण को सक्षम करते हैं। 4-22 लेयर बोर्ड औद्योगिक अनुप्रयोगों में भी समान रूप से महत्वपूर्ण हैं, जहां उनका उपयोग जटिल मशीनरी और स्वचालन प्रणालियों में किया जाता है, जिन्हें विश्वसनीय और लंबे समय तक चलने वाले इलेक्ट्रॉनिक घटकों की आवश्यकता होती है।
निष्कर्ष में, मल्टीलेयर पीसीबी की बहुमुखी प्रतिभा और उन्नत क्षमताएं, विशेष रूप से जटिल 16 लेयर्स पीसीबी, उन्हें उद्योगों की एक विस्तृत श्रृंखला में इलेक्ट्रॉनिक डिजाइनों का एक अभिन्न अंग बनाती हैं। विभिन्न तांबे की मोटाई के साथ उच्च परत गणना को समायोजित करने की उनकी क्षमता, एक छोटे पदचिह्न को बनाए रखते हुए, प्रौद्योगिकी में अत्याधुनिक विकास की अनुमति देती है और कई इलेक्ट्रॉनिक उत्पादों की उन्नति में योगदान करती है।
हम अपने मल्टीलेयर पीसीबी बोर्ड के लिए व्यापक उत्पाद अनुकूलन सेवाएं प्रदान करते हैं, जो 4 से 22 परतों तक उपलब्ध है। हमारी उन्नत विनिर्माण क्षमताएं हमें उच्च-घनत्व 20 लेयर्स पीसीबी और मानक 14 लेयर्स पीसीबी सहित विनिर्देशों की एक विस्तृत श्रृंखला का उत्पादन करने की अनुमति देती हैं। हम जो सतह फिनिश विकल्प प्रदान करते हैं, वे आपकी विशिष्ट आवश्यकताओं को पूरा करते हैं: HASL, इमर्शन गोल्ड, इमर्शन टिन, इमर्शन सिल्वर, गोल्ड फिंगर और OSP।
हालांकि मल्टीलेयर पीसीबी का आकार भिन्न हो सकता है, हम सभी आयामों में सटीकता और गुणवत्ता सुनिश्चित करते हैं। जब तांबे की मोटाई की बात आती है, तो हमारे ग्राहक अपने अनुप्रयोगों की विद्युत आवश्यकताओं को पूरा करने के लिए 0.5oz से लेकर एक मजबूत 6oz तक का चयन कर सकते हैं। इसके अतिरिक्त, हमारे मल्टीलेयर पीसीबी सरफेस माउंट टेक्नोलॉजी (SMT) के साथ पूरी तरह से संगत हैं, जो आपकी सभी सर्किट्री आवश्यकताओं के लिए विश्वसनीय और कुशल असेंबली सुनिश्चित करते हैं।
हमारे मल्टीलेयर पीसीबी बोर्ड के साथ व्यापक तकनीकी सहायता और सेवाएँ आती हैं जो हमारे उत्पाद के साथ सर्वोत्तम संभव अनुभव सुनिश्चित करने के लिए डिज़ाइन की गई हैं। हमारे समर्थन में ज्ञान आधार तक पहुंच शामिल है जिसमें विस्तृत प्रलेखन, समस्या निवारण गाइड और विस्तृत तकनीकी विनिर्देश शामिल हैं ताकि आपको अपने पीसीबी को प्रभावी ढंग से समझने और उपयोग करने में मदद मिल सके।
हमारे ऑनलाइन संसाधनों के अलावा, हम आपके मल्टीलेयर पीसीबी बोर्ड के कार्यान्वयन और रखरखाव में आपकी सहायता के लिए विभिन्न प्रकार की सेवाएं प्रदान करते हैं। इन सेवाओं में डिजाइन समीक्षा और परामर्श शामिल है, ताकि यह सुनिश्चित किया जा सके कि आपका पीसीबी डिजाइन निर्माण और कार्यक्षमता के लिए अनुकूलित है।
आपके पीसीबी के प्रदर्शन और विश्वसनीयता को बनाए रखने में आपकी सहायता करने के लिए, हम रीवर्क और मरम्मत सेवाएं भी प्रदान करते हैं। विशेषज्ञों की हमारी टीम मुद्दों का निदान करने और आवश्यक मरम्मत करने या भविष्य की समस्याओं से बचने के लिए सुधार का सुझाव देने में मदद कर सकती है।
हम अपने उत्पादों के लिए चल रहे समर्थन और अपडेट प्रदान करने के लिए प्रतिबद्ध हैं। इसमें नवीनतम उद्योग मानकों और प्रौद्योगिकियों पर जानकारी प्रदान करना, साथ ही हमारे अपने उत्पाद प्रसाद के अपडेट शामिल हैं।
हमारा लक्ष्य अपने ग्राहकों को असाधारण समर्थन और सेवाएं प्रदान करना है, जिससे उनके परियोजनाओं की सफलता और उनके मल्टीलेयर पीसीबी बोर्ड के दीर्घकालिक प्रदर्शन को सुनिश्चित करने में मदद मिले।
