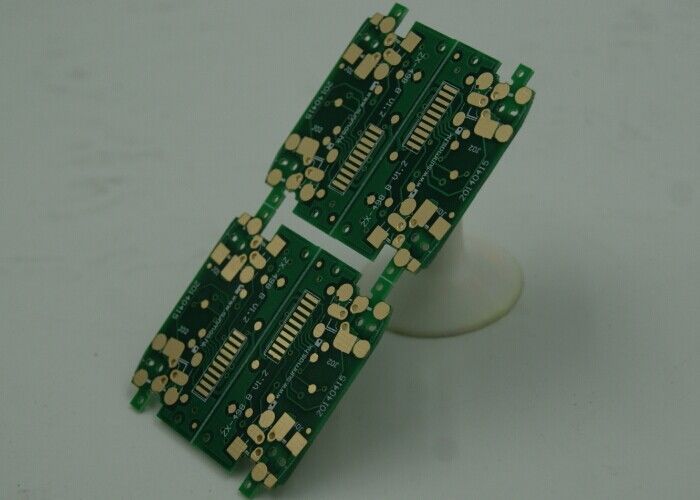

दो तरफा पीसीबी, या दो परत पीसीबी, is an advanced type of circuit board that has gained significant popularity in the electronics industry due to its versatility and efficiency in connecting various electronic components across its two conductive layersयह उत्पाद विशेष रूप से जटिल सर्किट डिजाइनों को पूरा करने के लिए डिज़ाइन किया गया है, जिन्हें एकल पक्षीय पीसीबी की तुलना में कनेक्शन के उच्च घनत्व की आवश्यकता होती है।इसके कंडक्टर स्पेस के साथ 3 Mil के रूप में तंग के रूप मेंयह पीसीबी बेहद बारीक निशानों की अनुमति देता है, जिससे यह परिष्कृत और लघु इलेक्ट्रॉनिक अनुप्रयोगों का समर्थन करने में सक्षम होता है।
इस दो परत पीसीबी की महत्वपूर्ण विशेषताओं में से एक इसका तांबा वजन विकल्प है, जो 1 से 6 औंस तक होता है।यह रेंज डिजाइनरों को वर्तमान ले जाने की आवश्यकताओं के आधार पर उपयुक्त तांबे की मोटाई चुनने के लिए लचीलापन प्रदान करती है, थर्मल प्रबंधन आवश्यकताओं, और यांत्रिक शक्ति पर विचार। भारी तांबा वजन बेहतर धारा संवाहकता और गर्मी अपव्यय में योगदान,इन पीसीबी को उच्च शक्ति और उच्च तापमान संचालन के लिए उपयुक्त बनाना.
यह दोतरफा बोर्ड अत्यधिक लंबाई वाले पीसीबी को समायोजित करने में सक्षम होने के कारण विशेष रूप से उन अनुप्रयोगों के लिए फायदेमंद है जिनमें विस्तारित आयामों की आवश्यकता होती है।5 मीटर का दो तरफा पीसीबी संस्करण मानक आकारों से परे विस्तार करने की इसकी क्षमता का प्रमाण है, जो उन उद्योगों के लिए समाधान प्रदान करता है जिन्हें अपने अद्वितीय अनुप्रयोगों के लिए लंबे बोर्डों की आवश्यकता होती है।सिग्नल अखंडता और कनेक्शन विश्वसनीयता में कोई समझौता नहीं है.
इस पीसीबी का एक और उल्लेखनीय पहलू इसका न्यूनतम छेद व्यास सहिष्णुता है, जो एक प्रभावशाली 0.075 मिमी पर खड़ा है। यह विशेषता बहुत ही महीन vias को शामिल करने की अनुमति देती है,इलेक्ट्रॉनिक घटकों के लघुकरण और इंटरकनेक्शन के उच्च घनत्व को प्राप्त करने के लिए आवश्यकइस तरह के छोटे छेदों को ड्रिल करने में सटीकता उन्नत विनिर्माण क्षमताओं और सख्त गुणवत्ता मानकों का पालन करने का संकेत है।सटीक-महत्वपूर्ण अनुप्रयोगों के लिए इन बोर्डों के बाद अत्यधिक मांग कर रहा है.
सौंदर्य और कार्यात्मक आवश्यकताओं को पूरा करते हुए, डबल साइड पीसीबी सफेद, काले और पीले सहित विभिन्न सिल्कस्क्रीन रंग विकल्पों के साथ आता है।सिल्कस्क्रीन परत बोर्ड पर महत्वपूर्ण जानकारी प्रदान करने के लिए महत्वपूर्ण है जैसे कि घटक लेबलविभिन्न रंगों की उपलब्धता से मिलाप मुखौटे के रंग या डिजाइन टीम की वरीयताओं के आधार पर बेहतर कंट्रास्ट और पठनीयता की अनुमति मिलती है।यह दृश्यता के प्रयोजनों के लिए है या समग्र उपकरण के रंग योजना से मेल खाने के लिए, ये विकल्प अंतिम उत्पाद में अनुकूलन का स्तर जोड़ते हैं।
हमारे दो परत पीसीबी उपभोक्ता इलेक्ट्रॉनिक्स से लेकर औद्योगिक मशीनरी तक के अनुप्रयोगों की एक विस्तृत श्रृंखला की मांगों को पूरा करने के लिए इंजीनियर हैं।विभिन्न तांबे के भार, और अत्यधिक लंबाई और अतिरिक्त लंबी दो तरफा पीसीबी का उत्पादन करने की क्षमता इन बोर्डों को अत्यधिक अनुकूलनशील और हमारे ग्राहकों की विविध जरूरतों को पूरा करने में सक्षम बनाती है।कठोर विनिर्माण प्रक्रिया यह सुनिश्चित करती है कि प्रत्येक बोर्ड उच्चतम गुणवत्ता मानकों को पूरा करे, सटीक छेद व्यास और स्वच्छ सिल्कस्क्रीन प्रिंटिंग के साथ अंतिम उत्पाद की कार्यक्षमता और सौंदर्य दोनों को बढ़ाता है। यह डबल साइड पीसीबी केवल एक घटक नहीं है;यह विश्वसनीय और कुशल इलेक्ट्रॉनिक डिजाइन के लिए एक महत्वपूर्ण नींव है.
| विशेषता | 100% ई-परीक्षण |
|---|---|
| सिल्कस्क्रीन | सफेद, काला, पीला |
| रंग | हरा, नीला, पीला |
| कंडक्टर स्थान | 3 मिलियन |
| परतें | डबल (दो तरफा सर्किट बोर्ड) |
| सोल्डर प्रतिरोधी रंग | हरी |
| मिन होल दीया | 0.075 मिमी |
| तांबे का भार | 1-6 औंस |
| सिल्कस्क्रीन रंग | सफेद, काला, पीला |
| नौवहन | डीएचएल यूपीएस ईएमएस टीएनटी फेडएक्स, एक्सप्रेस कूरियर, समुद्री परिवहन |
डबल साइड पीसीबी, अपने अत्याधुनिक इमर्शन गोल्ड के सतह उपचार के साथ, उच्च स्तर की कनेक्टिविटी और दीर्घायु प्रदान करता है,यह सुनिश्चित करना कि हर आवेदन यह में इस्तेमाल किया जाता है बेहतर प्रदर्शन और विश्वसनीयता से लाभयह उपचार न केवल एक मजबूत प्रवाहकीय सतह प्रदान करता है, बल्कि ऑक्सीकरण से भी बचाता है, जिससे यह उच्च विश्वसनीयता आवश्यकताओं के लिए एक आदर्श विकल्प बन जाता है।इन बोर्डों में 075 मिमी उच्च घनत्व घटक प्लेसमेंट की अनुमति देता है, जो आज के कॉम्पैक्ट इलेक्ट्रॉनिक उपकरणों में महत्वपूर्ण है, उन्हें जटिल डिजाइनों के लिए पूरी तरह से उपयुक्त बनाता है जिन्हें सटीकता और लघुकरण की आवश्यकता होती है।
FR-4 कच्चे माल के रूप में उपयोग करते हुए, डबल-प्लेट पीसीबी अपने उत्कृष्ट थर्मल प्रतिरोध, यांत्रिक शक्ति और विद्युत इन्सुलेशन गुणों के लिए जाना जाता है।यह औद्योगिक नियंत्रण से लेकर उपभोक्ता इलेक्ट्रॉनिक्स तक कई अनुप्रयोगों के लिए द्वि-परत पीसीबी को एक मजबूत मंच बनाता है जहां स्थायित्व और स्थिरता सर्वोपरि है. दोहरी परत विन्यास जटिलता और लागत प्रभावीता के बीच सही संतुलन प्रदान करता है, डिजाइनरों को कई बोर्ड स्टैक की आवश्यकता के बिना परिष्कृत सर्किट बनाने में सक्षम बनाता है.
सफेद, काले और पीले रंग में सिल्कस्क्रीन रंगों में उपलब्ध, ये पीसीबी डिजाइन सौंदर्यशास्त्र में बहुमुखी प्रतिभा प्रदान करते हैं, स्पष्ट अंकन और ब्रांडिंग की अनुमति देते हैं जो असेंबली और रखरखाव में आवश्यक है.यह समस्या निवारण और मरम्मत को भी आसान बनाता है, क्योंकि घटकों और परीक्षण बिंदुओं को स्पष्ट रूप से पहचाना जा सकता है।
एक्सट्रा लॉन्ग डबल-साइड पीसीबी वेरिएंट संभावनाओं के दायरे का विस्तार बड़े पैमाने पर अनुप्रयोगों में करता है जैसे कि एलईडी प्रकाश व्यवस्था, दूरसंचार उपकरण,और यहां तक कि एयरोस्पेस और ऑटोमोबाइल उद्योग के मांग वाले क्षेत्रों में भीअतिरिक्त लंबाई घटकों और ट्रैक रूटिंग के लिए अधिक सतह क्षेत्र प्रदान करती है, जिससे अधिक जटिल सर्किट या एक ही बोर्ड पर कई कार्यों का एकीकरण संभव हो जाता है।
संक्षेप में, डबल साइड पीसीबी के साथ इमर्शन गोल्ड सतह उपचार, एक न्यूनतम छेद व्यास 0.075 मिमी, FR-4 सामग्री, और कई सिल्कस्क्रीन रंगों में उपलब्ध है,यह एक बहुमुखी उत्पाद है जिसे विभिन्न परिदृश्यों में लागू किया जा सकता है।उपभोक्ता इलेक्ट्रॉनिक्स से लेकर औद्योगिक मशीनों तक, और कॉम्पैक्ट हैंडहेल्ड उपकरणों से लेकर बड़े पैमाने पर सिस्टम इंस्टॉलेशन तक, डबल-प्लेट,द्वि-परत संरचना विभिन्न उद्योगों की मांगों को पूरा करती है, इलेक्ट्रॉनिक घटकों की असेंबली के लिए एक विश्वसनीय और लागत प्रभावी समाधान प्रदान करता है।
अपने अनुकूलितदोतरफा पीसीबीअपनी विशिष्ट आवश्यकताओं को पूरा करने के लिए। सहित विभिन्न रंगों में से चुनेंहरा, नीला और पीलाअपनी परियोजना को अलग करने और यह सुनिश्चित करने के लिए कि यह बाहर खड़ा है।दोतरफा सर्किट बोर्डके साथ सटीक-निर्मित किया जा सकता है0.075 मिमी का न्यूनतम छेद व्यास (मिन छेद व्यास), जटिल डिजाइन और उच्च घनत्व कनेक्शन की अनुमति देता है।
अपने टिकाऊपन और चालकता में सुधारडबल-प्लेटेड पीसीबीके साथतांबा वजन विकल्प 1 से 6 औंस तक. प्रत्येक बोर्ड उच्च गुणवत्ता वाले से निर्मित हैFR-4 कच्चा माल, जिससे आपके इलेक्ट्रॉनिक्स के लिए एक मजबूत और विश्वसनीय आधार सुनिश्चित होता है।
हरदोहरी परत पीसीबीहम उत्पादन एक से गुजरता है100% विद्युत परीक्षण (ई-परीक्षण)उत्कृष्टता के प्रति हमारी प्रतिबद्धता का अर्थ है कि आपको एक ऐसा उत्पाद मिलता है जो गुणवत्ता और विश्वसनीयता के उच्चतम मानकों को पूरा करता है।
हमारे डबल साइड पीसीबी उत्पाद उत्पाद जीवन चक्र के दौरान आपकी सफलता सुनिश्चित करने के लिए डिज़ाइन किए गए व्यापक तकनीकी समर्थन और सेवाओं के साथ आते हैं।हमारे समर्थन विनिर्माण और प्रदर्शन के लिए अपने पीसीबी लेआउट को अनुकूलित करने में मदद करने के लिए डिजाइन मार्गदर्शन के साथ शुरू होता हैहम स्थायित्व, चालकता और ताप प्रबंधन के लिए आपके आवेदन की आवश्यकताओं के अनुरूप सामग्री चयन सलाह भी प्रदान करते हैं।
एक बार जब आपका डिजाइन अंतिम रूप दे दिया जाता है, तो हम परीक्षण और सत्यापन के लिए आपके अवधारणा को तेजी से एक मूर्त उत्पाद में बदलने के लिए प्रोटोटाइप सेवाएं प्रदान करते हैं।हमारी त्वरित प्रोटोटाइप प्रक्रिया यह सुनिश्चित करती है कि किसी भी डिजाइन समस्या की पहचान और तुरंत हल किया जाए, बाजार में आने का समय कम करना।
विनिर्माण चरण के दौरान, हमारी टीम यह सुनिश्चित करने के लिए कई गुणवत्ता जांच करती है कि आपके डबल साइड पीसीबी सभी उद्योग मानकों और आपकी विशिष्ट आवश्यकताओं को पूरा करते हैं।हम कार्यक्षमता और विश्वसनीयता सुनिश्चित करने के लिए विद्युत परीक्षण करते हैं, साथ ही यह सत्यापित करने के लिए दृश्य निरीक्षण कि सभी भौतिक आयाम और विनिर्देश सटीक हैं।
डिलीवरी के बाद, हमारी तकनीकी सहायता टीम आपके अंतिम उत्पाद में हमारे पीसीबी के एकीकरण के दौरान उत्पन्न होने वाले किसी भी प्रश्न या चिंता के साथ सहायता करने के लिए उपलब्ध है।हम मिलाप तकनीकों पर मार्गदर्शन प्रदान कर सकते हैंइष्टतम कार्यक्षमता सुनिश्चित करने के लिए थर्मल प्रबंधन की प्रथाओं को लागू किया जाता है।
यदि आपको हमारे डबल साइड पीसीबी के साथ समस्या का सामना करना पड़ता है, तो हम समस्या का निदान करने और समस्या को हल करने के लिए समस्या निवारण सहायता प्रदान करते हैं।हमारा लक्ष्य डाउनटाइम को कम करना है और जितनी जल्दी हो सके आपकी परियोजना को ट्रैक पर वापस लाना है.
आपकी निरंतर सफलता सुनिश्चित करने के लिए, हम लगातार नवीनतम पीसीबी प्रौद्योगिकियों और उद्योग की सर्वोत्तम प्रथाओं के साथ हमारे ज्ञान के आधार को अपडेट करते हैं। हमारे ग्राहकों के पास संसाधनों का एक धन है,तकनीकी दस्तावेजों सहित, आवेदन नोट्स, और डिजाइन टिप्स, आपको सूचित रखने और वक्र से आगे रखने के लिए।
