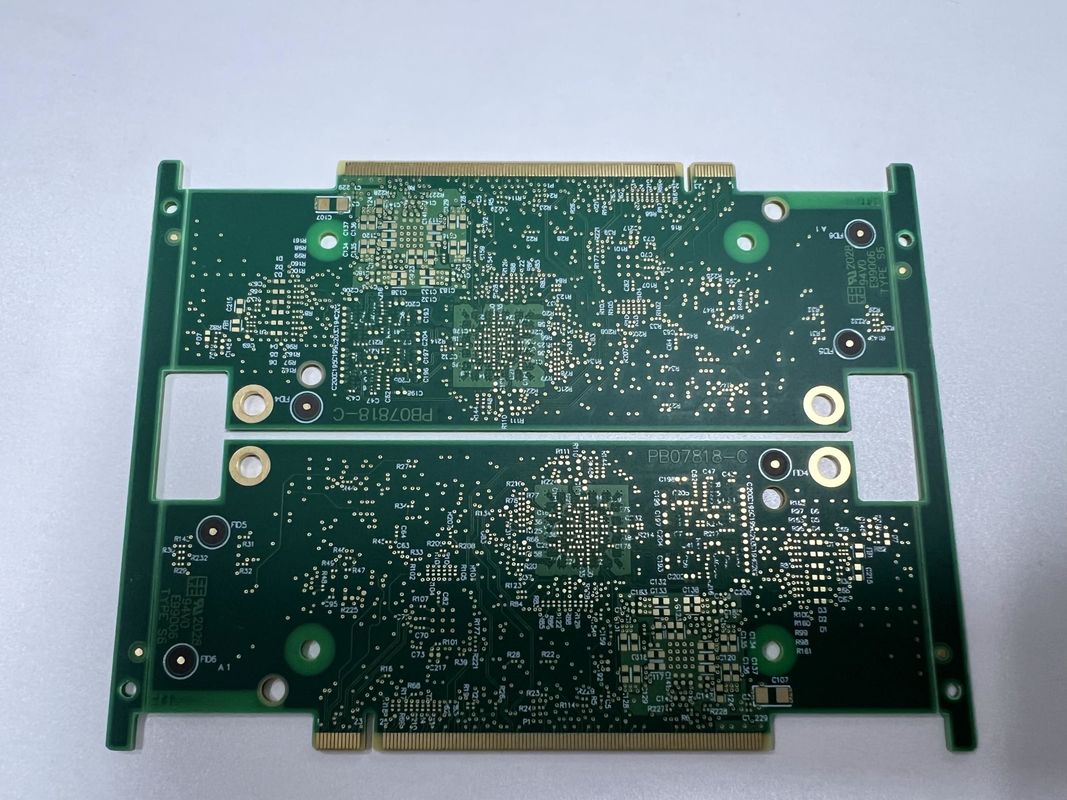

Fr4 It180 4-20 परत Hdi प्रिंटेड सर्किट बोर्ड आधा छेद Bga परीक्षण प्रतिबाधा नियंत्रण
एचडीआई पीसीबी (उच्च घनत्व इंटरकनेक्टर प्रिंटेड सर्किट बोर्ड) पीसीबी प्रौद्योगिकी का अत्याधुनिक है।जहां कॉम्पैक्ट और कुशल डिजाइन में सबसे अधिक घनत्व वाले घटकों और इंटरकनेक्शन प्रदान करने पर ध्यान केंद्रित किया जाता हैएचडीआई पीसीबी परिष्कृत इलेक्ट्रॉनिक अनुप्रयोगों के लिए आदर्श हैं जहां स्थान प्रीमियम पर है, और प्रदर्शन आवश्यकताएं कठोर हैं।एचडीआई पीसीबी बोर्ड एक प्रभावशाली घने पैकेज में बेजोड़ विद्युत प्रदर्शन और विश्वसनीयता प्रदान करने में उत्कृष्ट है.
उच्च गुणवत्ता वाली FR4 IT180 कच्ची सामग्री से निर्मित, इस HDI पीसीबी को मांग वाले इलेक्ट्रॉनिक अनुप्रयोगों में होने वाले थर्मल और यांत्रिक तनावों का सामना करने के लिए डिज़ाइन किया गया है।FR4 IT180 सामग्री उत्कृष्ट थर्मल प्रतिरोध प्रदान करता है, यांत्रिक शक्ति, और आयामी स्थिरता, इसे उच्च विश्वसनीयता वाले एचडीआई पीसीबी के लिए पसंदीदा विकल्प बनाते हैं।यह सामग्री न केवल मजबूत है, लेकिन यह भी एक कम dielectric निरंतर और अपव्यय कारक है, जो तैयार एचडीआई पीसीबी उत्पाद के लिए बेहतर विद्युत प्रदर्शन सुनिश्चित करता है।
डिजाइन के संदर्भ में, बोर्ड में 6 परत (6L) विन्यास है, जो एक पतली प्रोफ़ाइल बनाए रखते हुए जटिल सर्किट के लिए पर्याप्त स्थान प्रदान करता है।यह बहु-परत डिजाइन एचडीआई पीसीबी में संकेतों और बिजली वितरण के अधिक परिष्कृत मार्ग के लिए अनुमति देता है, इसके समग्र प्रदर्शन को बढ़ाता है और अधिक कार्यक्षमता को एक छोटे आकार कारक में एकीकृत करने की अनुमति देता है।6 परतों की संरचना उच्च परिपथ घनत्व और बेहतर संकेत अखंडता प्राप्त करने के लिए HDI प्रौद्योगिकी की क्षमता का प्रमाण है.
एचडीआई पीसीबी के सबसे महत्वपूर्ण पहलुओं में से एक इसका पहलू अनुपात है और इस विशेष बोर्ड में 10 का उल्लेखनीय पहलू अनुपात है:1. पहलू अनुपात पीसीबी की मोटाई का सबसे छोटे ड्रिल किए गए छेद के व्यास के अनुपात है। एक उच्च पहलू अनुपात एक मोटी बोर्ड में छोटे vias की क्षमता को दर्शाता है,जो उच्च घनत्व पीसीबी डिजाइन के लिए महत्वपूर्ण हैयह उच्च आयाम अनुपात एचडीआई पीसीबी की उन्नत क्षमताओं का संकेत देता है, जिससे अधिक बारीक रेखाएं और रिक्त स्थान, साथ ही माइक्रोविया का उपयोग हो सकता है।जो उच्च घनत्व वाले डिजाइनों में लघुकरण और बहु-स्तर के लिए आवश्यक हैं.
जब सर्किट्री की सटीकता की बात आती है, तो एचडीआई पीसीबी बोर्ड 3/3 मिलियन के न्यूनतम ट्रेस (मिन ट्रेस) विनिर्देश के साथ खड़ा है।यह छोटे निशान चौड़ाई और अंतर प्रति इकाई क्षेत्र के निशान की एक उच्च एकाग्रता की अनुमति देता है, उच्च गति संकेत संचरण और जटिल सर्किट पैटर्न के लिए आवश्यक है। 3/3 Mil min निशान जटिल समर्थन करने के लिए उच्च घनत्व पीसीबी की क्षमता का एक स्पष्ट प्रदर्शन है,उच्च परिशुद्धता वाले इलेक्ट्रॉनिक डिजाइन जो तंग सहिष्णुता और असाधारण विद्युत प्रदर्शन की मांग करते हैं.
कुल मिलाकर, एचडीआई पीसीबी बोर्ड उन्नत पीसीबी डिजाइन का एक प्रतिमान है, जिसमें एक उच्च पहलू अनुपात, बेहतर कच्चा माल और तंग ट्रेस विनिर्देश शामिल हैं।इन गुणों का संयोजन एक उच्च घनत्व पीसीबी का परिणाम है जो आधुनिक इलेक्ट्रॉनिक उपकरणों की सबसे सख्त आवश्यकताओं को पूरा करता हैअपने मजबूत निर्माण और परिष्कृत डिजाइन के साथ, एचडीआई पीसीबी कॉम्पैक्ट उपभोक्ता इलेक्ट्रॉनिक्स से लेकर उच्च प्रदर्शन वाले औद्योगिक प्रणालियों तक कई अनुप्रयोगों के लिए उपयुक्त है।इस एचडीआई पीसीबी को चुनकर, डिजाइनरों और इंजीनियरों को इलेक्ट्रॉनिक डिवाइस लघुकरण, प्रदर्शन और कार्यक्षमता में क्या संभव है की सीमाओं को आगे बढ़ाने का अधिकार दिया जाता है।
| विशेषता | विवरण |
|---|---|
| परीक्षण | 100% ई-परीक्षण, एक्स-रे |
| प्रमुख शब्द | उच्च घनत्व इंटरकनेक्टर, उच्च गति पीसीबी बोर्ड, एचडी एसडीआई कनवर्टर, उच्च गति पीसीबी |
| परतों की संख्या | 4-20 परतें |
| न्यूनतम छेद का आकार | 0.15 मिमी |
| पीसीबी नाम | 4L 1+N+1 HDI बोर्ड |
| विशेष अनुरोध | आधा छेद, 0.25 मिमी बीजीए |
| विशेष आवश्यकताएं | दीपक की सोकेट |
| बोर्ड परत | 6L |
| प्रतिबाधा नियंत्रण | हाँ |
| बोर्ड की मोटाई | 0.2 मिमी-6.00 मिमी (8mil-126mil) |
एचडीआई (उच्च घनत्व इंटरकनेक्टर) पीसीबी बोर्ड, अपनी उन्नत क्षमताओं के साथ, विभिन्न प्रकार के अनुप्रयोगों को पूरा करने के लिए डिज़ाइन किया गया है जो उच्च परिशुद्धता और लघुकरण की मांग करते हैं।यह उच्च गति पीसीबी बोर्ड के विकास में एक अभिन्न घटक के रूप में बाहर खड़ा है, जहां सिग्नल अखंडता बनाए रखना और विद्युत चुम्बकीय हस्तक्षेप को कम करना सर्वोपरि है। एचडीआई पीसीबी बोर्ड, जिसमें छेद के आकार के लिए 0.1 मिमी लेजर ड्रिल है, उच्च घटक घनत्व की अनुमति देता है,जो आधुनिक इलेक्ट्रॉनिक उपकरणों में महत्वपूर्ण है जहां अंतरिक्ष प्रीमियम पर है.
एचडीआई पीसीबी बोर्ड की न्यूनतम निशान चौड़ाई और 3/3 मिलीलीटर का अंतर इसे जटिल पैटर्न और उच्च गति संकेत संचरण की आवश्यकता वाले अनुप्रयोगों के लिए एक आदर्श विकल्प बनाता है।यह बारीक रेखा प्रौद्योगिकी छोटे रूप कारकों में अधिक कार्यक्षमता और प्रदर्शन के लिए बढ़ती जरूरतों का समर्थन करती है. 10:1 का पहलू अनुपात उच्च घनत्व वाले घटकों का समर्थन करने की क्षमता पर जोर देता है जबकि सर्किट के भीतर विश्वसनीयता और कनेक्टिविटी बनाए रखता है।जटिल डिजाइनों के लिए आवश्यक परिशुद्धता के स्तर को प्राप्त करने में 15 मिमी सहायता.
एचडीआई पीसीबी बोर्ड बहुमुखी है, विभिन्न उच्च गति पीसीबी अनुप्रयोगों में अपना स्थान पा रहा है। यह दूरसंचार उद्योग में उपयोग के लिए विशेष रूप से उपयुक्त है,जहां उच्च गति डेटा ट्रांसफर और सिग्नल स्पष्टता आवश्यक हैकम्प्यूटिंग क्षेत्र में, एचडीआई पीसीबी बोर्ड लैपटॉप, टैबलेट और सर्वर के लिए अभिन्न अंग है, जिन्हें कॉम्पैक्ट, उच्च प्रदर्शन वाले सर्किट की आवश्यकता होती है।एचडीआई पीसीबी की क्षमताओं से एयरोस्पेस और ऑटोमोबाइल उद्योगों को भी लाभ होता है।, उन्हें उन प्रणालियों में शामिल करना जहां चरम परिस्थितियों में विश्वसनीयता और प्रदर्शन महत्वपूर्ण हैं।
इसके अतिरिक्त, एचडीआई पीसीबी बोर्ड को एक दीपक सॉकेट की विशेष आवश्यकताओं को पूरा करने के लिए तैयार किया गया है।छेद के आकार में सटीकता और ठीक निशान क्षमताओं सुनिश्चित करते हैं कि बोर्ड जटिल विद्युत कनेक्शन लैंप सोकेट अनुप्रयोगों के लिए आवश्यक समायोजित कर सकते हैं, जो अक्सर कॉम्पैक्ट होते हैं और कुशल बिजली प्रबंधन की आवश्यकता होती है।
सारांश में, एचडीआई पीसीबी बोर्ड विभिन्न उच्च गति पीसीबी अनुप्रयोगों के लिए एक बहुमुखी और उच्च प्रदर्शन समाधान है। चाहे वह उपभोक्ता इलेक्ट्रॉनिक्स, ऑटोमोबाइल सुरक्षा प्रणालियों के लिए हो,या औद्योगिक प्रकाश अनुप्रयोग, एचडीआई पीसीबी बोर्ड आधुनिक इलेक्ट्रॉनिक डिजाइन और कार्यक्षमता की चुनौतियों को पूरा करने के लिए आवश्यक सटीकता, विश्वसनीयता और प्रदर्शन प्रदान करता है।
हमारी एचडीआई पीसीबी बोर्ड उत्पाद अनुकूलन सेवाएं एचडीआई पीसीबी विनिर्माण के लिए विविध आवश्यकताओं को पूरा करती हैं।हम यह सुनिश्चित करते हैं कि हर एचडीआई पीसीबी बोर्ड 100% ई-टेस्टिंग और एक्स-रे सत्यापन से गुजरता है ताकि उच्च गुणवत्ता वाले मानकों की गारंटी दी जा सके जो आपकी अपेक्षाओं को पूरा करते हैंहमारी क्षमताओं में 4 से 20 परतों तक के बहुपरत एचडीआई पीसीबी बोर्डों का उत्पादन शामिल है, जिन्हें डीडीआर 4 पीसीबी अनुप्रयोगों में पाए जाने वाले जटिल और कॉम्पैक्ट इलेक्ट्रॉनिक असेंबली का समर्थन करने के लिए डिज़ाइन किया गया है।
उन्नत सटीक ड्रिलिंग तकनीक के साथ, हम 0.15 मिमी के न्यूनतम छेद आकार को प्राप्त कर सकते हैं,उच्च घनत्व वाले इंटरकनेक्ट की अनुमति देना जो प्रदर्शन पर समझौता किए बिना लघुकरण के लिए आवश्यक हैंकच्चे माल के रूप में शीर्ष श्रेणी के एफआर4 आईटी180 का उपयोग यह सुनिश्चित करता है कि एचडीआई पीसीबी बोर्ड टिकाऊ और विश्वसनीय हों, जिसमें 10 का आस्पेक्ट अनुपात होः1, डीडीआर 4 पीसीबी सहित उच्च गति डिजिटल अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त है।
एचडीआई पीसीबी बोर्ड उत्पाद उच्चतम स्तर की संतुष्टि और प्रदर्शन सुनिश्चित करने के लिए व्यापक तकनीकी सहायता और सेवाओं के साथ आता है। हमारे समर्थन में विस्तृत उत्पाद दस्तावेज शामिल हैं,तकनीकी संसाधनों का पुस्तकालय, और हमारे ऑनलाइन समर्थन पोर्टल तक पहुंच। ग्राहक हमारे समस्या निवारण गाइड, निर्देशात्मक वीडियो,और सामान्य मुद्दों के त्वरित समाधान के लिए अक्सर पूछे जाने वाले प्रश्न अनुभाग.
हमारी समर्पित तकनीकी सहायता टीम किसी भी उत्पाद से संबंधित प्रश्नों या चुनौतियों के लिए विशेषज्ञ सलाह और सहायता प्रदान करने के लिए उपलब्ध है। हम बोर्ड डिजाइन अनुकूलन पर मार्गदर्शन प्रदान करते हैं,सामग्री का चयन, और लेआउट विचार आपके एचडीआई पीसीबी बोर्ड अनुप्रयोगों के प्रदर्शन और विश्वसनीयता में सुधार करने में मदद करने के लिए।
तकनीकी सहायता के अलावा, हम अपने HDI पीसीबी बोर्ड के जीवनचक्र का समर्थन करने के लिए सेवाओं की एक श्रृंखला प्रदान करते हैं। इसमें संशोधन नियंत्रण, जीवनचक्र प्रबंधन,और जीवन के अंत में समर्थन यह सुनिश्चित करने के लिए कि आपका उत्पाद उद्योग के मानकों के अनुरूप और अद्यतित रहेसेवा उत्कृष्टता के प्रति हमारी प्रतिबद्धता यह सुनिश्चित करती है कि आपको अपने एचडीआई पीसीबी बोर्ड निवेश के लाभों को अधिकतम करने के लिए आवश्यक समर्थन प्राप्त हो।
