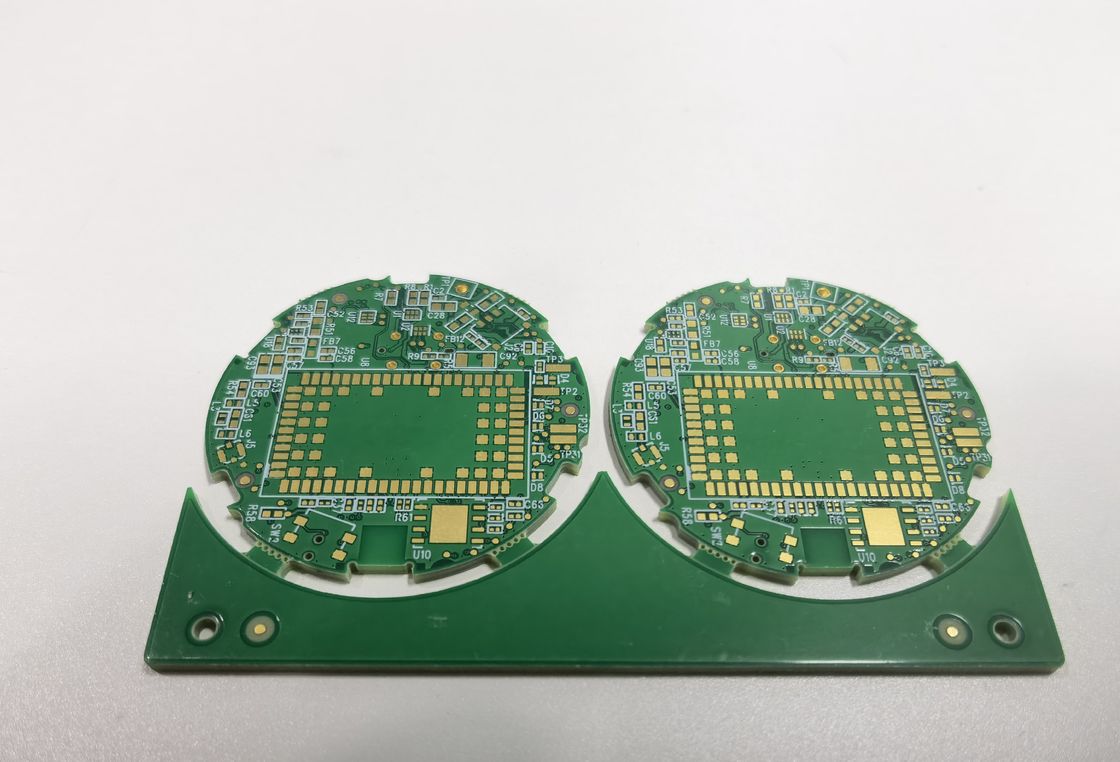

घनत्व इंटरकनेक्टर 6-स्तर प्रतिबाधा नियंत्रण पीसीबी बोर्ड 0.2Mm-6.00 मिमी 1+एन+1
एचडीआई पीसीबी बोर्ड आधुनिक प्रिंटेड सर्किट बोर्ड (पीसीबी) डिजाइन के शिखर का प्रतिनिधित्व करता है, जिसमें उच्च घनत्व इंटरकनेक्टर (एचडीआई) प्रौद्योगिकी में नवीनतम प्रगति शामिल है।यह उत्पाद उच्च घनत्व पीसीबी के क्षेत्र में बाहर खड़ा है, कॉम्पैक्ट और कुशल समाधानों की मांग करने वाले परिष्कृत इलेक्ट्रॉनिक उपकरणों के लिए सेवा प्रदान करता है।एचडीआई पीसीबी बोर्ड एचडीआई पीसीबी विनिर्माण की अत्याधुनिक क्षमताओं का प्रमाण है।.
एचडीआई पीसीबी बोर्ड का मूल गुण इसकी असाधारण सर्किट्री है, जिसकी विशेषता 3/3 मिलियन के न्यूनतम निशान से है। यह ठीक रेखा और अंतराल तकनीक निशान रूटिंग की उच्च एकाग्रता की अनुमति देती है,जो आज के जटिल और उच्च गति सर्किट का समर्थन करने के लिए आवश्यक हैलघुकरण का यह स्तर उच्च घनत्व पीसीबी डिजाइन का एक लक्षण है।प्रदर्शन या विश्वसनीयता का त्याग किए बिना एक ही बोर्ड पर बड़ी संख्या में घटकों को समायोजित करना संभव बनाना.
निर्माण के संदर्भ में, एचडीआई पीसीबी बोर्ड 0.4-3.2 मिमी की मोटाई सीमा का दावा करता है, विभिन्न अनुप्रयोगों और डिजाइन आवश्यकताओं को समायोजित करने के लिए बहुमुखी प्रतिभा प्रदान करता है।इस रेंज सुनिश्चित करता है कि बोर्ड विभिन्न उपकरणों की जरूरतों को पूरा करने के लिए अनुकूलित किया जा सकता है, चाहे वे पोर्टेबल इलेक्ट्रॉनिक्स के लिए एक पतली प्रोफ़ाइल या औद्योगिक अनुप्रयोगों के लिए मजबूत निर्माण की आवश्यकता है।जहां बोर्ड की भौतिक विशेषताओं को अनुकूलित करने की क्षमता ग्राहकों की विविध आवश्यकताओं को पूरा करने के लिए महत्वपूर्ण है.
उच्चतम गुणवत्ता और विश्वसनीयता सुनिश्चित करने के लिए प्रत्येक एचडीआई पीसीबी बोर्ड को 100% ई-टेस्टिंग और एक्स-रे जांच सहित कठोर परीक्षण प्रोटोकॉल से गुजरना पड़ता है।100% ई-परीक्षण गारंटी देता है कि बोर्ड पर हर सर्किट सही ढंग से काम करता है, ग्राहकों को यह आश्वासन प्रदान करता है कि प्रत्येक एचडीआई पीसीबी बोर्ड उनकी अपेक्षाओं के अनुसार प्रदर्शन करेगा।एक्स-रे निरीक्षण बोर्ड की आंतरिक विशेषताओं का निरीक्षण करने के लिए एक गैर विनाशकारी विधि प्रदान करता हैHDI पीसीबी बोर्ड की आंतरिक संरचनाओं की अखंडता सुनिश्चित करने के लिए, छिपी हुई परतों और माइक्रोविया सहित।
एचडीआई पीसीबी बोर्ड के उत्पादन में विशेष आवश्यकताओं में से एक दीपक सॉकेट का एकीकरण है।यह सुविधा बोर्ड पर प्रकाश स्रोतों के सीधे माउंट करने के लिए अनुमति देता है, जो उन अनुप्रयोगों के लिए महत्वपूर्ण हो सकता है जहां प्रकाश व्यवस्था की आवश्यकता होती है, जैसे कि पृष्ठभूमि प्रकाश या स्थिति संकेतक।दीपक सॉकेट जैसी विशेष सुविधाओं को शामिल करने की क्षमता उच्च घनत्व पीसीबी की अनुकूलन क्षमता को उजागर करती है, यह सुनिश्चित करते हुए कि वे किसी भी आवेदन की विशिष्ट जरूरतों को पूरा कर सकें।
एचडीआई पीसीबी बोर्ड उन्नत उच्च घनत्व पीसीबी प्रौद्योगिकी का अवतार है, जो इलेक्ट्रॉनिक अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए एक कॉम्पैक्ट, अत्यधिक विश्वसनीय समाधान प्रदान करता है।अनुकूलन योग्य मोटाई, और सख्त परीक्षण मानकों उच्च घनत्व पीसीबी बाजार में एक बेहतर विकल्प के रूप में इसे अलग करते हैं।एचडीआई पीसीबी बोर्ड सिर्फ एक उत्पाद नहीं है बल्कि उच्च प्रदर्शन के लिए एक व्यापक समाधान हैजब यह HDI पीसीबी विनिर्माण की बात आती है, यह बोर्ड सटीक इंजीनियरिंग, गुणवत्ता आश्वासन,और आज के तेजी से गतिशील प्रौद्योगिकी परिदृश्य में नवाचार को चलाने के लिए आवश्यक अनुकूलन क्षमता.
| पैरामीटर | विनिर्देश |
|---|---|
| न्यूनतम छेद का आकार | 0.15 मिमी |
| परतों की संख्या | 4-20 परतें |
| छेद का आकार | 0.1 मिमी लेजर ड्रिल |
| परीक्षण | 100% ई-परीक्षण, एक्स-रे |
| कच्चा माल | FR4 IT180 |
| पहलू अनुपात | 10:1 |
| विशेष आवश्यकताएं | दीपक की सोकेट |
| बोर्ड की मोटाई | 0.2mm-6.00mm (8mil-126mil) |
| पीसीबी नाम | 4L 1+N+1 HDI बोर्ड |
| मिन ट्रेस | 3/3मिलियन |
4 एल 1+एन+1 एचडीआई (उच्च घनत्व इंटरकनेक्टर) बोर्ड आधुनिक पीसीबी (प्रिंट सर्किट बोर्ड) डिजाइन का एक शिखर हैं, जो कॉम्पैक्ट की आवश्यकता से शादी करते हैं,एचडीआई प्रौद्योगिकी के तकनीकी कौशल के साथ उच्च प्रदर्शन बोर्डइन बोर्डों को एक ही परत पर घटकों के उच्च घनत्व की अनुमति देने के लिए न्यूनतम निशान चौड़ाई और 3/3 मिलीलीटर की जगह के साथ सावधानीपूर्वक तैयार किया गया है।यह एचडीआई पीसीबी को उन अनुप्रयोगों के लिए आदर्श उम्मीदवार बनाता है जहां स्थान प्रीमियम पर है और प्रदर्शन महत्वपूर्ण है.
इन एचडीआई बोर्डों की परतों की संख्या 4 से 20 परतों तक होती है, जो विभिन्न जटिल अनुप्रयोगों के लिए उनकी बहुमुखी अनुकूलन क्षमता को प्रदर्शित करती है।सटीकता के साथ कई परतों को ढेर करने की क्षमता सुनिश्चित करती है कि ये बोर्ड जटिल सर्किट डिजाइनों का समर्थन कर सकते हैं4 एल 1+एन+1 एचडीआई बोर्डों की प्रमुख विशेषताओं में से एक 0.15 मिमी का न्यूनतम छेद आकार है, जो हाई स्पीड सिग्नल ट्रांसमिशन के लिए आवश्यक माइक्रो-वीस को शामिल करने में सुविधा प्रदान करता है।उच्च गति पीसीबी बोर्ड के रूप में इन बोर्डों के बाद अत्यधिक मांग कर रहा है.
उच्च गुणवत्ता वाले FR4 IT180 कच्चे माल से निर्मित, ये HDI पीसीबी उत्कृष्ट थर्मल प्रतिरोध और यांत्रिक मज़बूती की गारंटी देते हैं,जो उच्च गति संकेतों की अखंडता बनाए रखने के लिए महत्वपूर्ण हैंयह उत्पाद दूरसंचार सहित विभिन्न उद्योगों में उच्च गति पीसीबी बोर्ड अनुप्रयोगों के लिए उपयुक्त बनाता है,जहां सिग्नल की अखंडता नेटवर्क के प्रदर्शन को प्रभावित कर सकती है.
4L 1+N+1 HDI बोर्डों के लिए उत्पाद अनुप्रयोग अवसर और परिदृश्य विविध और व्यापक हैं। उपभोक्ता इलेक्ट्रॉनिक्स के क्षेत्र में, जहां उपकरण अधिक चिकना और अधिक शक्तिशाली हो रहे हैं,उच्च घनत्व पीसीबी स्मार्टफोन के लिए अनिवार्य हैऑटोमोबाइल उद्योग में, इन बोर्डों को इन-वाहन सूचना मनोरंजन प्रणालियों, नेविगेशन और चालक सहायता प्रणालियों के विश्वसनीय संचालन के लिए महत्वपूर्ण माना जाता है।जिनमें से सभी को उच्च गति डेटा संचरण की आवश्यकता होती है.
चिकित्सा क्षेत्र में, जहां सटीकता और विश्वसनीयता पर कोई बातचीत नहीं की जाती है, 4L 1+N+1 HDI बोर्ड का उपयोग महत्वपूर्ण नैदानिक और इमेजिंग उपकरणों में किया जाता है।एयरोस्पेस अनुप्रयोगों को भी इन पीसीबी के उच्च घनत्व और उच्च गति क्षमताओं से लाभ होता है, जहां उनका उपयोग उपग्रह संचार प्रणालियों और एवियोनिक्स में किया जाता है। इसके अलावा IoT (इंटरनेट ऑफ थिंग्स) के उभरते क्षेत्र में,ये बोर्ड गति या कनेक्टिविटी पर समझौता किए बिना लघुकरण की आवश्यकता कनेक्टेड उपकरणों के असंख्य के लिए रीढ़ प्रदान करते हैं.
संक्षेप में, 4L 1+N+1 HDI बोर्ड उच्च गति वाले पीसीबी बोर्ड अनुप्रयोगों के लिए एक बहुमुखी, उच्च प्रदर्शन समाधान है जहां विश्वसनीयता, घनत्व,और सटीकता आज की प्रौद्योगिकी संचालित दुनिया में प्रगति और नवाचार की कुंजी हैं.
हमारे एचडीआई प्रिंटेड सर्किट बोर्ड आपकी सबसे जटिल और उच्च गति पीसीबी बोर्ड आवश्यकताओं को पूरा करने के लिए सटीक रूप से डिज़ाइन किए गए हैं।हम आपके आवेदन की सटीक जरूरतों से मेल खाने के लिए अपने एचडीआई पीसीबी बोर्ड को अनुकूलित कर सकते हैं.
हम सर्किट में सटीकता के महत्व को समझते हैं, यही कारण है कि हम 0.15 मिमी के न्यूनतम छेद का आकार प्रदान करते हैं, यह सुनिश्चित करते हुए कि आपके एचडीआई प्रिंटेड सर्किट बोर्ड ठीक-पीच तकनीक के लिए सुसज्जित हैं।हमारे बोर्डों में 10 का प्रभावशाली आयाम अनुपात है:1, गुणवत्ता और विश्वसनीयता के प्रति हमारी प्रतिबद्धता का उदाहरण है।
विशेष अनुप्रयोगों के लिए, हम आपकी उच्च गति पीसीबी बोर्ड आवश्यकताओं के लिए आधा छेद और 0.25 मिमी बीजीए के आवास जैसे अनुकूलन प्रदान करते हैं।इन विशेष अनुरोधों को आपके विशिष्ट डिजाइन मानदंडों को पूरा करने के लिए विस्तार के लिए अधिकतम ध्यान के साथ संभाला जाता है.
हमारे एचडीआई प्रिंटेड सर्किट बोर्ड के उत्पादन में गुणवत्ता आश्वासन सर्वोपरि है।हम यह सुनिश्चित करने के लिए 100% ई-टेस्टिंग और एक्स-रे परीक्षाएं करते हैं कि प्रत्येक बोर्ड प्रदर्शन और विश्वसनीयता के लिए हमारे उच्च मानकों को पूरा करता हैहमें एचडीआई पीसीबी बोर्ड देने पर भरोसा करें जो न केवल अनुकूलित हैं बल्कि आपकी मन की शांति के लिए पूरी तरह से परीक्षण भी किए गए हैं।
हमारे उच्च घनत्व इंटरकनेक्ट (एचडीआई) पीसीबी बोर्ड को चुनने के लिए धन्यवाद।हम आपको हमारे उत्पाद से संतुष्टि सुनिश्चित करने के लिए उच्चतम स्तर के तकनीकी समर्थन और सेवाओं के साथ प्रदान करने के लिए प्रतिबद्ध हैंहमारे उत्पाद तकनीकी समर्थन में आपके सामने आने वाले किसी भी प्रश्न या मुद्दे को हल करने के लिए डिज़ाइन की गई सेवाओं की एक व्यापक श्रृंखला शामिल है।
एचडीआई पीसीबी बोर्ड के लिए हमारी तकनीकी सहायता सेवाओं में शामिल हैंः
यदि आपको अतिरिक्त सहायता की आवश्यकता है या अधिक जटिल मुद्दे हैं, तो विशेषज्ञ तकनीशियनों की हमारी टीम आपको व्यक्तिगत सहायता प्रदान करने के लिए तैयार है।हम अपने समर्थन सेवाओं में उत्कृष्टता के लिए प्रयास करते हैं ताकि यह सुनिश्चित हो सके कि आपका एचडीआई पीसीबी बोर्ड सबसे अच्छा काम करे.
कृपया ध्यान दें कि हमारी तकनीकी सहायता और सेवाओं में किसी भी प्रत्यक्ष संपर्क जानकारी को शामिल नहीं किया गया है। सभी सहायता हमारे ऑनलाइन संसाधनों और समुदाय मंच के माध्यम से प्रदान की जाती है।हम आपको अपने प्रश्नों के त्वरित और कुशल समाधान के लिए इन उपकरणों का उपयोग करने के लिए प्रोत्साहित करते हैं.
