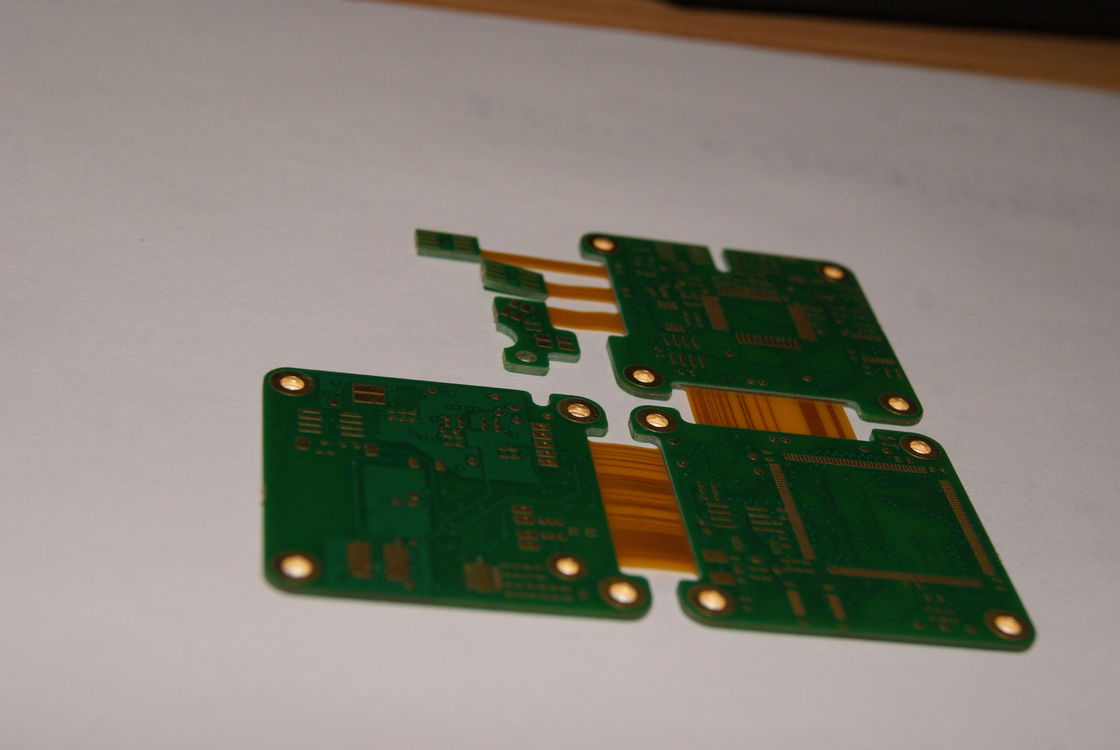

सटीक Fr4 कठोर लचीला पीसीबी बोर्ड के साथ वी कट रूटिंग Enig उपचार झुकने त्रिज्या 0.5-10Mm
कठोर लचीला पीसीबी, कठोर लचीला मुद्रित वायरिंग बोर्ड के लिए खड़ा है, एक परिष्कृत इलेक्ट्रॉनिक आधारशिला का प्रतिनिधित्व करता है,कठोर प्रिंटेड सर्किट बोर्ड (पीसीबी) की लचीलापन को लचीले सर्किट की बहुमुखी प्रतिभा के साथ मिलाकरयह पीसीबी असेंबली एक अभिनव समाधान है जो आधुनिक इलेक्ट्रॉनिक्स की निरंतर विकसित मांगों को पूरा करता है, जिसके लिए जटिल, हल्के और अंतरिक्ष-बचत घटकों की आवश्यकता होती है।1 से 28 परतों की एक विन्यस्त सीमा के साथ, कठोर फ्लेक्स पीसीबी को कॉम्पैक्ट उपभोक्ता इलेक्ट्रॉनिक्स से लेकर अत्यधिक विशिष्ट औद्योगिक प्रणालियों तक विभिन्न प्रकार के अनुप्रयोगों को समायोजित करने के लिए डिज़ाइन किया गया है।
The construction of a Rigid Flex PCB allows it to maintain the robustness of a traditional rigid PCB in areas where additional support is necessary while utilizing the malleability of flexible circuits in portions that may need to bend or foldयह द्वैत जटिल इलेक्ट्रॉनिक असेंबली में एक बेजोड़ लाभ प्रदान करता है, जहां इसकी सबसे अधिक आवश्यकता होती है, वहां स्थायित्व और लचीलापन प्रदान करता है।कठोर लचीला पीसीबी की कई परतों के साथ डिजाइन करने की क्षमता इसके बहुमुखी प्रतिभा में और जोड़ती है, क्योंकि यह अंतरिक्ष या विश्वसनीयता पर समझौता किए बिना विशिष्ट सर्किट आवश्यकताओं को पूरा करने के लिए जटिल रूप से अनुकूलित किया जा सकता है।
कठोर फ्लेक्स पीसीबी की महत्वपूर्ण विशेषताओं में से एक छेद की स्थिति में इसकी सटीकता है, जिसमें केवल ± 0.05 मिमी का विचलन है।उच्च घनत्व वाले इंटरकनेक्ट के निर्माण में इस स्तर की सटीकता आवश्यक है, जहां वाइस और घटक छेद की सटीक स्थिति अंतिम उत्पाद के प्रदर्शन और विश्वसनीयता को महत्वपूर्ण रूप से प्रभावित कर सकती है।सावधानीपूर्वक डिजाइन और विनिर्माण प्रक्रिया सुनिश्चित करती है कि प्रत्येक कठोर लचीला मुद्रित वायरिंग बोर्ड उत्पादित सख्त गुणवत्ता मानकों को पूरा करता है, इलेक्ट्रॉनिक घटकों की असेंबली के लिए एक विश्वसनीय आधार प्रदान करता है।
इस लचीले कठोर सर्किट बोर्ड का आयामी पदचिह्न विशेष रूप से 41.55*131 मिमी पर सेट किया गया है, एक आकार जो उपयोगिता और कॉम्पैक्टनेस के बीच संतुलन के लिए अनुकूलित है।यह आयाम पीसीबी को विभिन्न अनुप्रयोगों के लिए उपयुक्त बनाता है जहां अंतरिक्ष प्रीमियम पर है लेकिन कार्यक्षमता से समझौता नहीं किया जा सकता हैकठोर फ्लेक्स पीसीबी के निर्माण में उपयोग की जाने वाली सब्सट्रेट सामग्री को उनकी स्थायित्व और प्रदर्शन के लिए चुना जाता है,यह सुनिश्चित करना कि बोर्ड तनावपूर्ण परिस्थितियों जैसे झुकने के तहत भी बरकरार और परिचालन में रहता है, कंपन और थर्मल साइकिल।
पीसीबी को अपने आवेदन के लिए और परिष्कृत करने के लिए, कठोर फ्लेक्स पीसीबी में उन्नत प्रोफाइलिंग पंचिंग तकनीक शामिल है जैसे कि रूटिंग, वी-कट और बेवलिंग।इन प्रक्रियाओं से बोर्ड की सटीक रूपरेखा और जटिल आकारों का निर्माण संभव होता है, जो अक्सर जटिल डिजाइनों में आवश्यक होते हैं। रूटिंग पीसीबी से जटिल पैटर्न और आकारों को काटने की क्षमता प्रदान करता है,जबकि V-CUT का उपयोग कई बोर्डों या वर्गों के आसान अलगाव की सुविधा के लिए सीधी रेखाओं बनाने के लिए किया जाता हैदूसरी ओर, बेवलिंग एक ऐसी तकनीक है जिसका उपयोग बोर्ड के किनारों को कोणित करने के लिए किया जाता है, जो कनेक्टर्स में सम्मिलित होने या झुकने के दौरान तनाव एकाग्रता को रोकने के लिए महत्वपूर्ण हो सकता है।
संक्षेप में, कठोर लचीला पीसीबी एक लचीला कठोर सर्किट बोर्ड है जो मजबूती और अनुकूलनशीलता के मिश्रण को शामिल करता है। इसकी बहुस्तरीय संरचना, सटीक छेद की स्थिति,और कस्टम प्रोफाइलिंग छिद्रण तकनीक यह पीसीबी विधानसभा के क्षेत्र में एक अत्यधिक मांग के बाद उत्पाद बनाते हैंचाहे वह पहनने योग्य प्रौद्योगिकी, चिकित्सा उपकरणों, एयरोस्पेस घटकों के लिए हो, या किसी अन्य अनुप्रयोग के लिए जहां अंतरिक्ष, वजन, और प्रदर्शन महत्वपूर्ण हैं,कठोर लचीला पीसीबी एक विश्वसनीय और कुशल समाधान के रूप में बाहर खड़ा हैयह सर्किट बोर्ड डिजाइन के अभिनव विकास को प्रदर्शित करता है, जहां लचीलापन और ताकत आज के उन्नत इलेक्ट्रॉनिक्स की जटिल आवश्यकताओं को पूरा करने के लिए सह-अस्तित्व में हैं।
| विशेषता | विनिर्देश |
|---|---|
| घटक | एसएमडी, बीजीए, डीआईपी आदि। |
| प्रोफाइलिंग पंचिंग | राउटिंग, वी-कट, बेवलिंग |
| सतह का परिष्करण | HASL LF |
| सामग्री | FR4, पॉलीमाइड, पीईटी |
| आयाम | 41.55*131 मिमी |
| पीसीबी परत | 1-28 परतें |
| छेद स्थिति विचलन | ±0.05 मिमी |
| उत्पाद का प्रकार | पीसीबी विधानसभा |
| लचीलापन | 1-8 बार |
| परतों की संख्या | 4 परत |
फ्लेक्स-रिजिड प्रिंटेड सर्किट बोर्ड (पीसीबी) एक उत्पाद प्रकार है जो लचीलापन और कठोरता को एक एकल पीसीबी असेंबली में मिलाता है।उद्योगों की एक विस्तृत श्रृंखला में कई अनुप्रयोगों को समायोजितकठोर लचीला मुद्रित वायरिंग बोर्ड विशेष रूप से जटिल उपकरणों में इसके फायदेमंद उपयोग के लिए जाना जाता है जहां अंतरिक्ष, वजन और विश्वसनीयता महत्वपूर्ण कारक हैं।पोलीमाइड, और पीईटी, कठोर फ्लेक्स पीसीबी को स्थायित्व और लचीलेपन के उच्चतम मानकों को पूरा करने के लिए इंजीनियर किया गया है।
28 परतों तक डिजाइन करने की क्षमता के साथ, 4 परत मानक विन्यास कॉम्पैक्ट उपकरणों और अधिक परिष्कृत उपकरणों दोनों के लिए एक संतुलित समाधान प्रदान करता है।पीसीबी परतें 1-28 परतों से भिन्न हो सकती हैं, विशिष्ट डिजाइन आवश्यकताओं को पूरा करने के लिए बहुमुखी प्रतिभा प्रदान करता है। एचएएसएल एलएफ (हॉट एयर सोल्डर लेवलिंग लीड-फ्री) की सतह खत्म घटक के बीच एक विश्वसनीय कनेक्शन सुनिश्चित करता है,दीर्घायु और निरंतर प्रदर्शन को बढ़ावा देना.
फ्लेक्सिबल स्टिफ सर्किट बोर्ड के लिए आवेदन के अवसर विविध हैं। उपभोक्ता इलेक्ट्रॉनिक्स के क्षेत्र में, ये पीसीबी अक्सर स्मार्टफोन, कैमरों और पहनने योग्य प्रौद्योगिकी में पाए जाते हैं,जहां घटकों के लगाव के लिए कठोर क्षेत्रों और झुकने और तह के लिए लचीले वर्गों का मिश्रण आवश्यक हैचिकित्सा क्षेत्र में, नैदानिक उपकरण, प्रत्यारोपण,और पोर्टेबल चिकित्सा उपकरणों को कठोर लचीला पीसीबी के एर्गोनोमिक डिजाइन के अनुरूप होने और बाँझ वातावरण की मांगों का सामना करने की क्षमता से लाभ होता है.
इसके अलावा, एयरोस्पेस और रक्षा क्षेत्र अपनी मिशन-क्रिटिकल सिस्टम के लिए कठोर फ्लेक्स पीसीबी पर भरोसा करते हैं जहां चरम परिस्थितियों में विश्वसनीयता पर कोई बातचीत नहीं की जाती है।,इस तकनीक के उपयोग से विमान और सैन्य वाहनों का कुशलतापूर्वक प्रबंधन किया जा सकता है।मोटर वाहन उद्योग इन पीसीबी का उपयोग कंपन और थर्मल तनाव का सामना करने की क्षमता के लिए करता है, डैशबोर्ड इलेक्ट्रॉनिक्स, सेंसर और नियंत्रण प्रणालियों में अपना स्थान ढूंढ रहे हैं।
औद्योगिक अनुप्रयोगों में रोबोटिक्स शामिल है, जहां कठोर फ्लेक्स पीसीबी की स्थायित्व और लचीलापन रोबोटिक बाहों और अन्य घटकों के आंदोलन और कार्यक्षमता के लिए आवश्यक है।यहां तक कि उन्नत कैमरों जैसे उपभोक्ता उत्पादों में भी, कठोर लचीला पीसीबी उच्च गति संकेत अखंडता के साथ कॉम्पैक्ट डिजाइन प्रदान करने के लिए अभिन्न हैं।और ठीक सतह खत्म, कठोर फ्लेक्स पीसीबी को अत्याधुनिक अनुप्रयोगों में एक अपरिहार्य घटक बनाते हैं।
हमारे फ्लेक्स-रिजिड प्रिंटेड सर्किट बोर्ड कस्टमाइजेशन सेवाएं आपकी विशिष्ट अनुप्रयोग आवश्यकताओं को पूरा करने के लिए विभिन्न प्रकार के सामग्री विकल्पों को पूरा करती हैं। आप उच्च गुणवत्ता वाली सामग्री जैसे FR4,पोलीमाइड, और पीईटी आपके कस्टम पीसीबी का निर्माण करने के लिए।
हम 0.1 मिमी के न्यूनतम निशान/अंतर के साथ सटीक शिल्प कौशल प्रदान करते हैं, यह सुनिश्चित करते हुए कि उच्च घनत्व वाले घटक प्लेसमेंट के साथ जटिल डिजाइन प्राप्त किए जा सकें।हमारे उन्नत विनिर्माण प्रक्रियाओं भी केवल ± 0 के एक छेद स्थिति विचलन की गारंटी.05 मिमी, जटिल डिजाइनों के लिए कठोर सहिष्णुता प्रदान करता है।
आपके फ्लेक्स-रिजिड प्रिंटेड सर्किट बोर्ड की सतह पर विश्वसनीय मिलाप और पर्यावरण मानकों के अनुपालन के लिए HASL LF (लीड-फ्री हॉट एयर सोल्डर लेवलिंग) होगा।हमारे सतह परिष्करण तकनीक अपने पीसीबी के स्थायित्व और प्रदर्शन को बढ़ाने के लिए डिज़ाइन किया गया है.
हमारे पीसीबी विभिन्न इलेक्ट्रॉनिक घटकों के साथ संगत हैं जिनमें एसएमडी (सतह माउंट डिवाइस), बीजीए (बॉल ग्रिड सरणी), डीआईपी (डुअल इन-लाइन पैकेज) और अधिक शामिल हैं,अपने मोड़ योग्य मुद्रित सर्किट बोर्ड अनुप्रयोगों की विविध जरूरतों को समायोजित करने के लिए.
अपने कठोर लचीला पीसीबी उत्पाद के लिए हमारे उत्पाद अनुकूलन सेवाओं का चयन करें ताकि एक शीर्ष-ऑफ-लाइन लचीला-कठोर मुद्रित सर्किट बोर्ड सुनिश्चित हो सके जो आपके सभी विनिर्देशों और प्रदर्शन आवश्यकताओं को पूरा करता है।
कठोर फ्लेक्स पीसीबी उत्पाद को एक व्यापक तकनीकी सहायता और सेवा पैकेज द्वारा समर्थित किया गया है जो आपको अपनी पीसीबी आवश्यकताओं के लिए आवश्यक सहायता और मार्गदर्शन प्रदान करने के लिए डिज़ाइन किया गया है।हमारे समर्थन में विस्तृत उत्पाद प्रलेखन शामिल है, अक्सर पूछे जाने वाले प्रश्न (FAQs), और कठोर फ्लेक्स पीसीबी के डिजाइन, उपयोग और रखरखाव के बारे में उपयोगी जानकारी से भरा एक ज्ञान का आधार।
हम आपके कठोर फ्लेक्स पीसीबी के उपयोग के दौरान उत्पन्न होने वाली किसी भी समस्या का निदान और समाधान करने में आपकी सहायता करने के लिए समस्या निवारण सहायता प्रदान करते हैं।हमारी तकनीकी सहायता टीम आम चुनौतियों से निपटने में अनुभवी है और आपके पीसीबी को इष्टतम कार्यक्षमता में वापस लाने में मदद करने के लिए चरण-दर-चरण निर्देश प्रदान कर सकती है.
हमारी सेवाओं में उन लोगों के लिए डिजाइन समर्थन भी शामिल है जो अपने कठोर फ्लेक्स पीसीबी को विशिष्ट अनुप्रयोगों के लिए अनुकूलित करना चाहते हैं। हमारी टीम लेआउट, सामग्री चयन,और विनिर्माण प्रक्रियाओं यह सुनिश्चित करने के लिए कि अपने पीसीबी अपनी आवश्यकताओं और उद्योग मानकों को पूरा.
इन सेवाओं के अतिरिक्त, हम अपने उत्पादों के लिए आवधिक अद्यतन और उन्नयन प्रदान करते हैं ताकि आपके कठोर लचीले पीसीबी को प्रौद्योगिकी के अत्याधुनिक स्तर पर रखा जा सके।यह सुनिश्चित करता है कि आप हमेशा नवीनतम सुविधाओं और प्रदर्शन और विश्वसनीयता के लिए सुधार के साथ सुसज्जित हैं.
कृपया ध्यान दें कि हमारे तकनीकी समर्थन और सेवाओं में भौतिक मरम्मत या प्रतिस्थापन शामिल नहीं हैं।यदि ऐसी सेवाओं की आवश्यकता है तो हम आपको संभावित सेवा भागीदारों की पहचान करने की प्रक्रिया के माध्यम से मार्गदर्शन कर सकते हैं.
ग्राहक संतुष्टि के प्रति हमारी प्रतिबद्धता का अर्थ है कि हम हमेशा अपने समर्थन और सेवाओं में सुधार करने का प्रयास करते हैं। हम आपकी प्रतिक्रिया और सुझावों का स्वागत करते हैं ताकि हम आपकी बेहतर सेवा कर सकें।किसी भी तकनीकी सहायता के लिए, कृपया हमारे ऑनलाइन संसाधनों का संदर्भ लें या आगे की सहायता के लिए हमारी सहायता टीम से संपर्क करें।
