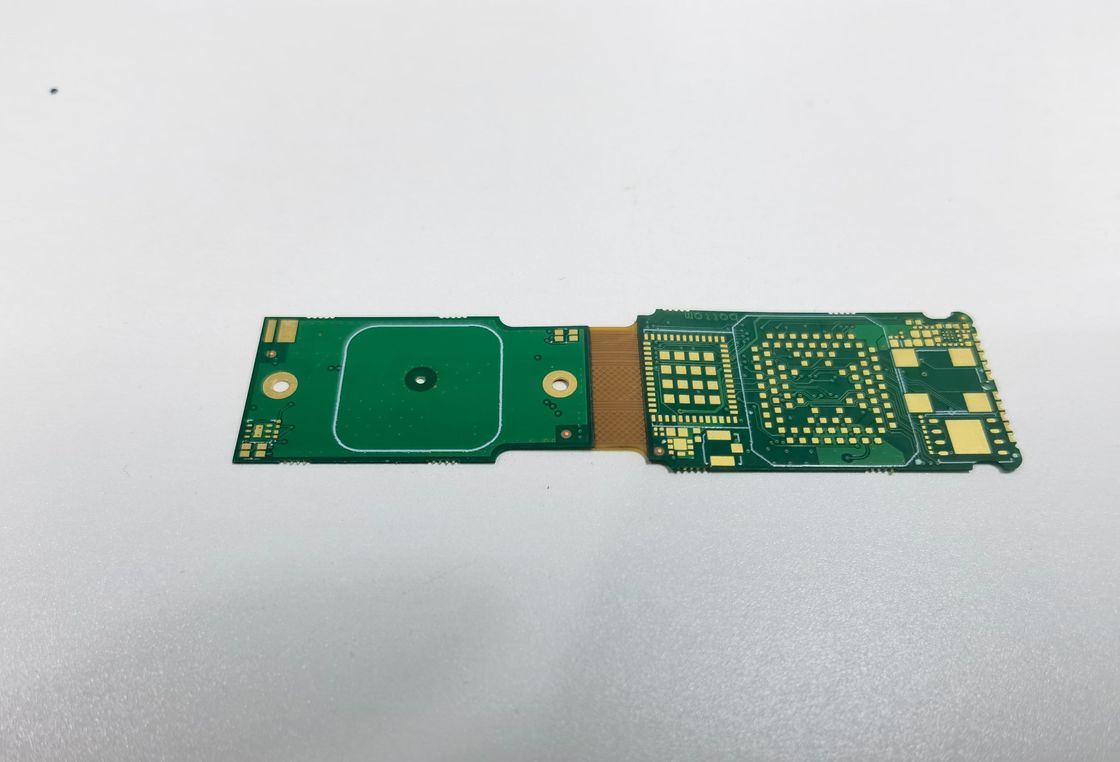

घनत्व कठोर लचीला पीसीबी ENIG सतह खत्म के साथ 4 परत Fr4/पॉलीमाइड HDI 1+N+1
कठोर लचीला पीसीबी (प्रिंट सर्किट बोर्ड) एक परिष्कृत और अत्यधिक बहुमुखी घटक है,व्यापक रूप से विभिन्न प्रकार के आधुनिक इलेक्ट्रॉनिक अनुप्रयोगों में उपयोग किया जाता है जहां स्थान प्रीमियम पर है और विश्वसनीयता महत्वपूर्ण हैयह उत्पाद जटिल इलेक्ट्रॉनिक चुनौतियों के लिए एक बेहतर समाधान प्रदान करने के लिए कठोर और लचीली सर्किट प्रौद्योगिकियों दोनों के सर्वोत्तम गुणों को सहजता से जोड़ती है।कठोर लचीला पीसीबी अनिवार्य रूप से एक हाइब्रिड सर्किट बोर्ड है जिसमें कठोर और लचीले सब्सट्रेट का संयोजन होता है जो एक ही संरचना में एक साथ टुकड़े होते हैं.
4 लेयर रिजिड फ्लेक्स पीसीबी इस उत्पाद श्रृंखला के भीतर एक विशिष्ट मॉडल है जिसमें चार अलग-अलग परतें हैं, जो जटिलता और कार्यक्षमता का एक महत्वपूर्ण स्तर प्रदान करती हैं।यह विन्यास अधिक जटिल रूटिंग और उच्च घटक घनत्व को सक्षम करता हैइस उत्पाद की सावधानीपूर्वक इंजीनियरिंग उच्च गुणवत्ता वाले प्रदर्शन को सुनिश्चित करती है, केवल ± 0.05 मिमी के छेद की स्थिति विचलन के साथ।यह सटीकता घटकों की सटीक स्थिति और विश्वसनीय कनेक्शन की अनुमति देती है, जो अनुप्रयोगों में महत्वपूर्ण है जहां हर माइक्रोन मायने रखता है।
कठोर फ्लेक्स पीसीबी की विशेषताओं में से एक इसकी उल्लेखनीय न्यूनतम निशान / 0.1 मिमी के स्पेस विनिर्देश है। यह अविश्वसनीय रूप से ठीक लाइनों और रिक्त स्थान की अनुमति देता है,विद्युत गुणों या संकेत अखंडता पर समझौता किए बिना एक छोटे से क्षेत्र में अधिक सर्किट फिट करने के लिए संभव बना रहा हैयह विशेष रूप से उच्च गति संकेत अनुप्रयोगों या उपकरणों के लिए जहां अंतरिक्ष संरक्षण आवश्यक है के लिए फायदेमंद है।
कठोर लचीला पीसीबी की अनुकूलन क्षमता इसकी लचीलापन सीमा से उजागर होती है, जो 1 से 8 गुना तक झुकने में सक्षम है।यह विशेषता है जो लचीला कठोर सर्किट बोर्ड को अपना नाम देती है, क्योंकि इसे सर्किट्री को नुकसान पहुंचाए बिना स्थापना या रखरखाव के दौरान झुकाना या झुकाना संभव है।ऐसी विशेषता उन अनुप्रयोगों में आवश्यक है जहां पीसीबी को एक विशेष आकार के अनुरूप होना चाहिए या जहां बोर्ड को आंदोलन या थर्मल विस्तार के अधीन किया जाएगा.
1 से 28 परतों के बीच एक विशाल पीसीबी परत रेंज के साथ, कठोर लचीला मुद्रित वायरिंग बोर्ड को किसी भी अनुप्रयोग की विशिष्ट आवश्यकताओं को पूरा करने के लिए अनुकूलित किया जा सकता है, चाहे वह एक सरल,एकल परत या जटिल डिजाइन, बहुस्तरीय संरचना। अतिरिक्त परतों का उपयोग बिजली वितरण, सिग्नल रूटिंग या अतिरिक्त इलेक्ट्रॉनिक घटकों को समायोजित करने के लिए किया जा सकता है,डिजाइनरों को अपने इलेक्ट्रॉनिक उपकरणों के लेआउट और कार्यक्षमता के संबंध में उच्च स्तर की स्वतंत्रता प्रदान करना.
इसके अलावा, कठोर लचीला पीसीबी अपनी स्थायित्व और विश्वसनीयता के लिए जाना जाता है।कठोर और लचीले भागों का संयोजन फोल्डेबल कठोर सर्किट बोर्ड को कठोर वातावरण की कठोरता का सामना करने की अनुमति देता हैयह सैन्य, एयरोस्पेस, चिकित्सा और ऑटोमोटिव अनुप्रयोगों के लिए एक उत्कृष्ट विकल्प बनाता है, जहां विश्वसनीयता गैर-वार्तालाप योग्य है।
संक्षेप में, 4 लेयर कठोर फ्लेक्स पीसीबी एक ऐसा उत्पाद है जो अपनी सटीक इंजीनियरिंग, डिजाइन में लचीलापन और मजबूत प्रदर्शन के लिए खड़ा है।यह पीसीबी प्रौद्योगिकी में प्रगति का प्रमाण है, केवल ± 0.05 मिमी की छेद स्थिति विचलन और 0.1 मिमी के न्यूनतम निशान / अंतरिक्ष की पेशकश करता है। पीसीबी की 1-28 परतों की सीमा विभिन्न अनुप्रयोगों के लिए व्यापक अनुकूलन क्षमता प्रदान करती है,जबकि 1-8 बार झुकने की लचीलापन सुनिश्चित करता है कि बोर्ड सबसे अधिक मांग वाले वातावरण में इस्तेमाल किया जा सकता है. चाहे आवेदन के लिए एक लचीला कठोर सर्किट बोर्ड, एक तह कठोर सर्किट बोर्ड, या एक कठोर लचीला मुद्रित वायरिंग बोर्ड की आवश्यकता है,यह उत्पाद जटिल इलेक्ट्रॉनिक जरूरतों के लिए एक विश्वसनीय और कुशल समाधान प्रदान करता है.
| पैरामीटर | विनिर्देश |
|---|---|
| सामग्री | FR4, पॉलीमाइड, पीईटी |
| प्रोफाइलिंग पंचिंग | राउटिंग, वी-कट, बेवलिंग |
| मोड़ त्रिज्या | 0.5-10 मिमी |
| पीसीबी परत | 1-28 परतें |
| न्यूनतम निशान/स्थान | 0.1 मिमी |
| उपचार | एनआईजी/ओएसपी/डूबने वाला सोना/टिन/चांदी |
| परतों की संख्या | 4 परत |
| आयाम | 41.55*131 मिमी |
| सानफोरीज़्ड | स्थानीय उच्च घनत्व, बैक ड्रिल |
| छेद स्थिति विचलन | ±0.05 मिमी |
लचीला कठोर सर्किट बोर्ड, जिसमें ENIG, OSP, इमर्शन गोल्ड/टिन/सिल्वर जैसे उच्च अंत उपचार शामिल हैं, को आधुनिक इलेक्ट्रॉनिक अनुप्रयोगों की जटिल जरूरतों को पूरा करने के लिए डिज़ाइन किया गया है।यह हाइब्रिड समाधान लचीले सर्किट की लचीलापन को कठोर बोर्डों की मजबूती और समर्थन के साथ जोड़ती है, विभिन्न प्रकार के गतिशील वातावरणों में निर्बाध एकीकरण की अनुमति देता है। न्यूनतम निशान / 0.1 मिमी की जगह और बैक ड्रिलिंग तकनीक द्वारा पूरक स्थानीय उच्च घनत्व सुविधाओं के साथ,इन बोर्डों जटिल डिजाइन और कनेक्शन विश्वसनीयता में सुधार की आवश्यकता अनुप्रयोगों के लिए एकदम सही हैं.
लचीला कठोर सर्किट बोर्ड की सबसे महत्वपूर्ण विशेषताओं में से एक इसकी मोड़ योग्यता है। 0.5 से 10 मिमी तक की मोड़ त्रिज्या के साथ,इन बोर्डों को तंग या अनियमित स्थानों में फिट होने के लिए आकार दिया जा सकता है, उन्हें पहनने योग्य प्रौद्योगिकी, चिकित्सा उपकरणों और एयरोस्पेस घटकों के लिए आदर्श बनाता है।मोड़ योग्य कठोर मुद्रित वायरिंग बोर्ड की अनुकूलनशीलता सर्किट की अखंडता को खतरे में डाले बिना बार-बार झुकने की अनुमति देती है, जो उन उत्पादों के लिए आवश्यक है जिन्हें निरंतर आंदोलन से गुजरना पड़ता है या कठोर परिस्थितियों का सामना करना पड़ता है।
इसके अतिरिक्त, प्रोफाइलिंग छिद्रण तकनीकों की सटीकता जैसे कि रूटिंग, वी-सीयूटी और बेवलिंग यह सुनिश्चित करती है कि प्रत्येक बोर्ड उत्पाद की विशिष्ट आवश्यकताओं के अनुरूप हो।सटीक प्रोफाइलिंग झुकने और फिटिंग के दौरान बोर्ड पर तनाव को कम करने में मदद करता हैइन मोल्डिंग प्रौद्योगिकियों से असेंबलिंग और असेंबलिंग में भी आसानी होती है, जो रखरखाव या उन्नयन के दौरान बहुत फायदेमंद होती है।
लचीला कठोर सर्किट बोर्ड भी अपने Sanforized विशेषता द्वारा विशेषता है,जो स्थानीय उच्च घनत्व वाले क्षेत्रों को संदर्भित करता है जिन्हें विशेष रूप से बोर्ड की यांत्रिक स्थिरता सुनिश्चित करने के लिए इलाज किया जाता हैयह विशेषता, सावधानीपूर्वक गणना की गई मोड़ त्रिज्या के साथ, उच्च गति और उच्च आवृत्ति सिग्नल अनुप्रयोगों के लिए एक मजबूत मंच प्रदान करती है, जहां सिग्नल अखंडता सर्वोपरि है।
अंत में, लचीला कठोर सर्किट बोर्ड बहुमुखी प्रतिभा और स्थायित्व का प्रतीक है, जो इसे अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए एक आदर्श उम्मीदवार बनाता है।यह उपभोक्ता इलेक्ट्रॉनिक्स के लिए है कि एक पतली और मोड़ने योग्य रूप कारक की आवश्यकता है या नहीं, या उच्च परिशुद्धता और विश्वसनीयता की मांग करने वाली औद्योगिक मशीनों के लिए, मोड़ योग्य कठोर मुद्रित वायरिंग बोर्ड पीसीबी प्रौद्योगिकी में प्रगति का प्रमाण है।
हमारे कठोर लचीला पीसीबी उत्पाद इलेक्ट्रॉनिक्स उद्योग में सबसे सख्त आवश्यकताओं को पूरा करने के लिए बनाया गया है।हमारे बेंडेबल प्रिंटेड सर्किट बोर्ड घटक प्लेसमेंट में असाधारण सटीकता सुनिश्चित करता हैविभिन्न अनुप्रयोगों के लिए, हम एक मानक 4 परत विन्यास प्रदान करते हैं जिसमें 52L की अधिकतम परत संख्या तक विस्तार की संभावना है,हमारे बोर्डों को जटिल और उच्च घनत्व वाले डिजाइनों के लिए उपयुक्त बनाना.
उच्च गुणवत्ता वाली सामग्री जैसे FR4, Polyimide और PET से निर्मित, हमारे मोड़ योग्य कठोर मुद्रित वायरिंग बोर्ड टिकाऊ और लचीला दोनों हैं,गतिशील वातावरण में विश्वसनीय प्रदर्शन की अनुमतिहमारे बोर्डों पर 0.1 मिमी के न्यूनतम निशान/स्थान विनिर्देश उच्च गति संकेत अखंडता और कॉम्पैक्ट घटक प्लेसमेंट को सक्षम करते हैं।
हमारे द्वारा प्रदान किया जाने वाला कठोर लचीला प्रिंटेड सर्किट बोर्ड उन अनुप्रयोगों के लिए आदर्श समाधान है जिनके लिए मजबूती और लचीलेपन के संयोजन की आवश्यकता होती है।हमारी अनुकूलन सेवाएं सुनिश्चित करती हैं कि आपकी विशिष्ट डिजाइन आवश्यकताओं को सटीकता और विश्वसनीयता के साथ पूरा किया जाए, यह सुनिश्चित करने के लिए कि आपका उत्पाद किसी भी उपयोग के मामले में अपना सर्वश्रेष्ठ प्रदर्शन करता है।
कठोर लचीला पीसीबी उत्पाद एक इकाई में एकीकृत कठोर बोर्ड और लचीले सर्किट दोनों का सबसे अच्छा संयोजन करता है, जिससे अनुप्रयोगों की अधिक बहुमुखी श्रृंखला की अनुमति मिलती है।कठोर फ्लेक्स पीसीबी के लिए हमारे तकनीकी समर्थन और सेवाओं को यह सुनिश्चित करने के लिए डिज़ाइन किया गया है कि आप उत्पाद की क्षमताओं का पूरी तरह से उपयोग कर सकें और किसी भी मुद्दे को हल कर सकें जो उत्पन्न हो सकते हैं.
हमारे तकनीकी समर्थन में किसी भी परिचालन समस्या का निदान करने और हल करने में मदद करने के लिए व्यापक समस्या निवारण सहायता शामिल है जो आपको कठोर फ्लेक्स पीसीबी के साथ मिल सकती है।चाहे आप कनेक्टिविटी के साथ चुनौतियों का सामना कर रहे हैं, लचीलापन, या उत्पाद के किसी अन्य पहलू, हमारे अनुभवी तकनीशियन आपको विशेषज्ञ मार्गदर्शन प्रदान करने के लिए यहां हैं।
इसके अतिरिक्त, हम आपके कठोर फ्लेक्स पीसीबी के प्रदर्शन और दीर्घायु को बढ़ाने के लिए सेवाओं की एक श्रृंखला प्रदान करते हैं। इन सेवाओं में शामिल हैं लेकिन डिजाइन परामर्श, लेआउट अनुकूलन,सामग्री चयन संबंधी सलाह, और यह सुनिश्चित करने के लिए कि आपका उत्पाद आपकी विशिष्ट आवश्यकताओं और अनुप्रयोग आवश्यकताओं के लिए पूरी तरह से अनुकूलित है।
हम निरंतर समर्थन और रखरखाव सेवाएं प्रदान करने के लिए प्रतिबद्ध हैं ताकि आप अपने कठोर फ्लेक्स पीसीबी को इष्टतम स्थिति में रखने में मदद कर सकें। हमारी सेवाओं में नियमित प्रदर्शन जांच, अद्यतन,और मरम्मत के रूप में अपने उत्पाद की उच्च गुणवत्ता और इसकी पूरी जीवनचक्र के दौरान विश्वसनीयता बनाए रखने के लिए आवश्यक है.
यह सुनिश्चित करने के लिए कि आप अपने कठोर फ्लेक्स पीसीबी से अधिकतम लाभ प्राप्त करें, हम आपको उत्पाद की विशेषताओं और क्षमताओं को बेहतर ढंग से समझने में मदद करने के लिए प्रशिक्षण और प्रलेखन भी प्रदान करते हैं।यह आपके मौजूदा सिस्टम और प्रक्रियाओं में कठोर लचीला पीसीबी के अधिक कुशल उपयोग और एकीकरण की अनुमति देता है.
किसी भी अतिरिक्त सहायता के लिए या हमारे तकनीकी समर्थन और सेवाओं का लाभ उठाने के लिए, कृपया हमारी ग्राहक सेवा टीम से संपर्क करें।हम आप अपने कठोर लचीला पीसीबी उत्पाद के साथ सफलता प्राप्त करने के लिए आवश्यक समर्थन प्रदान करने के लिए समर्पित कर रहे हैं.
