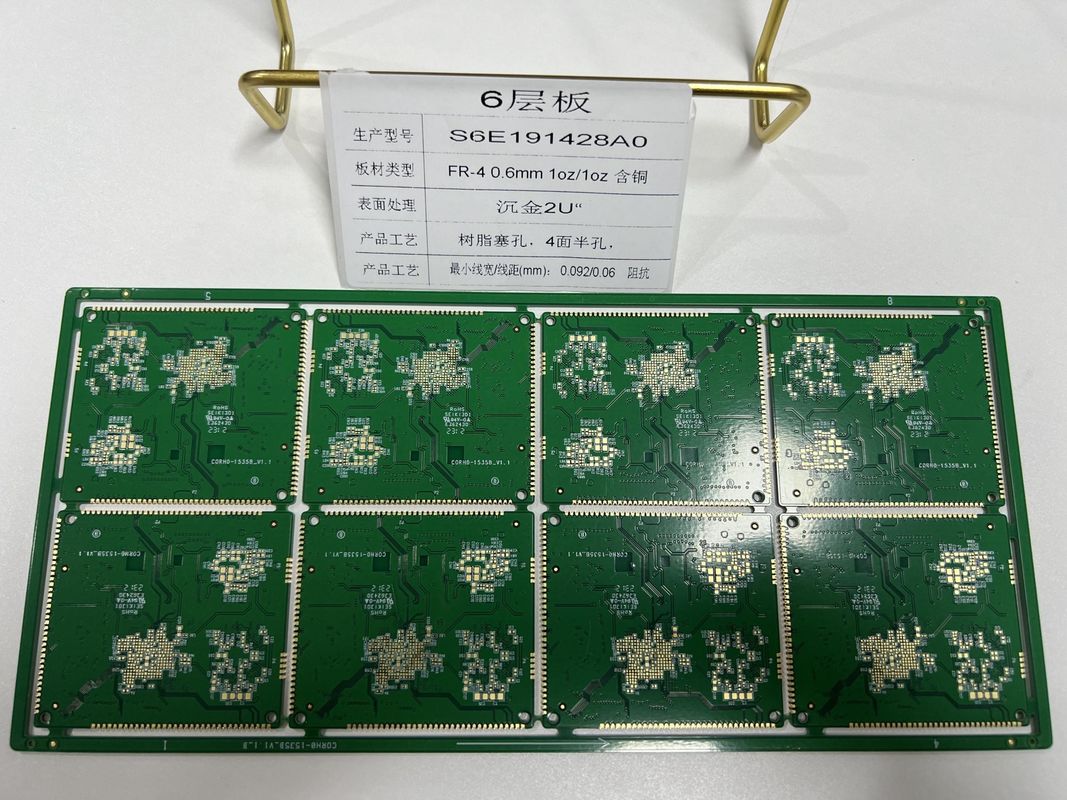

6 परतें लैंप सॉकेट FR4 It180 घनत्व इंटरकनेक्टर HDI पीसीबी बोर्ड आधा छेद 3/3Mil प्रतिबाधा नियंत्रण
4 एल 1+एन+1 एचडीआई बोर्ड आधुनिक हाई स्पीड पीसीबी डिजाइन और एचडीआई पीसीबी विनिर्माण तकनीकों के शिखर का प्रतिनिधित्व करते हैं।इन बोर्डों को विशेष रूप से उच्च घनत्व इंटरकनेक्ट प्रौद्योगिकी की बढ़ती मांगों को पूरा करने के लिए इंजीनियर किया गया हैएक अत्याधुनिक समाधान के रूप में, ये सर्किट बोर्ड सटीकता, विश्वसनीयता और दक्षता का प्रतीक हैं।
एचडीआई पीसीबी बोर्ड उत्पाद के मूल में बोर्ड परत क्षमता है, जो 6 से 32 परतों तक होती है। यह व्यापक रेंज विभिन्न उद्योगों में बहुमुखी अनुप्रयोग की अनुमति देती है,दूरसंचार सहित, चिकित्सा उपकरण, और उपभोक्ता इलेक्ट्रॉनिक्स, कुछ को नाम देने के लिए। बहु-परत विन्यास उच्च गति संकेतों की जटिल रूटिंग आवश्यकताओं को प्रबंधित करने में कुशल है,संकेत की अखंडता और न्यूनतम हस्तक्षेप सुनिश्चित करना.
इन एचडीआई बोर्डों की एक विशिष्ट विशेषता 1+एन+1 निर्माण तकनीक को लागू करना है।यह संरचना कोर परत (एन) के ऊपर और नीचे उच्च घनत्व इंटरकनेक्शन की एक परत दर्शाता हैयह डिजाइन एक कॉम्पैक्ट, फिर भी अत्यधिक कार्यात्मक लेआउट प्रदान करता है जो एक ही बोर्ड पर बड़ी संख्या में घटकों के एकीकरण को सक्षम बनाता है।यह विशेष रूप से उन उपकरणों के लिए फायदेमंद है जिन्हें सीमित स्थान के भीतर परिष्कृत सर्किट की आवश्यकता होती है.
एचडीआई पीसीबी बोर्ड की परिशुद्धता का उदाहरण इसके न्यूनतम छेद के आकार 0.15 मिमी से मिलता है। यह ठीक छेद का आकार छोटे वायस बनाने की अनुमति देता है,जो बदले में पीसीबी रियल एस्टेट के अनुकूलन की ओर जाता हैइन छोटे वायस का प्रयोग करके अतिरिक्त घटकों के लिए या पीसीबी के थर्मल गुणों को बढ़ाने के लिए अधिक स्थान उपलब्ध कराया जाता है।
इसके अलावा, पीसीबी में लेजर ड्रिलिंग तकनीक के माध्यम से प्राप्त 0.1 मिमी के छेद का आकार है।न्यूनतम विचलन के साथ माइक्रोविया के निर्माण की अनुमतिउच्च गति वाले पीसीबी के प्रदर्शन को बनाए रखने के लिए सटीकता का यह स्तर आवश्यक है, क्योंकि यहां तक कि मामूली विचलन भी सिग्नल अखंडता को काफी प्रभावित कर सकते हैं।
एचडीआई पीसीबी बोर्ड उत्पाद उच्च घनत्व इंटरकनेक्टर प्रौद्योगिकी का पर्याय है। उच्च घनत्व पहलू तंग पैक इलेक्ट्रॉनिक घटकों और उनके बीच इंटरकनेक्शन को संदर्भित करता है।उन्नत एचडीआई प्रौद्योगिकी का उपयोग करके, ये पीसीबी एक छोटे पदचिह्न में अधिक संख्या में आई/ओ का समर्थन करने में सक्षम हैं। यह विशेष रूप से उच्च गति वाले अनुप्रयोगों के लिए महत्वपूर्ण है जहां प्रदर्शन और स्थान की बाधाएं सर्वोपरि हैं।
हाई स्पीड पीसीबी के क्षेत्र में, सिग्नल अखंडता अत्यंत महत्वपूर्ण है। एचडीआई पीसीबी बोर्डों को उन विशेषताओं के साथ इन उच्च गति की मांगों को पूरा करने के लिए डिज़ाइन किया गया है जो सिग्नल हानि और क्रॉस-टॉक को कम करते हैं।उच्च आवृत्तियों पर इसकी असाधारण कार्यक्षमता में पीसीबी में उपयोग की जाने वाली सावधानीपूर्वक परत और उच्च गुणवत्ता वाली सामग्री योगदान देती है.
इन बोर्डों के लिए एचडीआई पीसीबी विनिर्माण प्रक्रिया पीसीबी निर्माण प्रौद्योगिकी में प्रगति का प्रमाण है। इसमें अनुक्रमिक टुकड़े टुकड़े,माइक्रोविया गठनप्रत्येक चरण को सावधानीपूर्वक नियंत्रित किया जाता है ताकि यह सुनिश्चित किया जा सके कि अंतिम उत्पाद उच्च गति अनुप्रयोगों के लिए आवश्यक कठोर मानकों को पूरा करता है।
संक्षेप में, 4L 1+N+1 एचडीआई बोर्ड उच्च गति और उच्च घनत्व वाले अनुप्रयोगों के लिए एक अत्याधुनिक समाधान है। 6-32L बोर्ड परतों, 0.15 मिमी न्यूनतम छेद आकार और 0.3 मिमी उच्च घनत्व के साथ।1 मिमी लेजर ड्रिल किए गए छेद, इन पीसीबी को आज के परिष्कृत इलेक्ट्रॉनिक उपकरणों की सख्त मांगों को पूरा करने के लिए इंजीनियर किया गया है।एचडीआई पीसीबी बोर्ड उत्पाद उद्योग में अग्रणी है, इलेक्ट्रॉनिक इंटरकनेक्टिविटी के भविष्य को आगे बढ़ा रहा है।
| तकनीकी पैरामीटर | विनिर्देश |
|---|---|
| कच्चा माल | FR4 IT180 |
| परीक्षण | 100% ई-परीक्षण, एक्स-रे |
| बोर्ड की मोटाई | 0.2mm-6.00mm (8mil-126mil) |
| बोर्ड परत | 6-32L |
| विशेष आवश्यकताएं | दीपक की सोकेट |
| पहलू अनुपात | 10:1 |
| छेद का आकार | 0.1 मिमी लेजर ड्रिल |
| विशेष अनुरोध | आधा छेद, 0.25 मिमी बीजीए |
| मिन ट्रेस | 3/3मिलियन |
| मोटाई | 0.4-3.2 मिमी |
एचडीआई प्रिंटेड सर्किट बोर्ड (एचडीआई पीसीबी) आधुनिक इलेक्ट्रॉनिक्स में आवश्यक घटक हैं, जो पारंपरिक पीसीबी की तुलना में उच्च सर्किट घनत्व प्रदान करते हैं।एचडीआई पीसीबी के लिए आवेदन के अवसर और परिदृश्य 4-20 परतों की परतों की संख्या के साथ कई और विविध हैं, उद्योगों और प्रौद्योगिकियों की एक विस्तृत श्रृंखला को शामिल करता है।इन बोर्डों को विशेष रूप से उन्नत इलेक्ट्रॉनिक उपकरणों में पाए जाने वाले तेजी से लघु और परिष्कृत घटकों को समायोजित करने के लिए डिज़ाइन किया गया है.
एचडीआई पीसीबी के लिए प्राथमिक अनुप्रयोग परिदृश्यों में से एक दूरसंचार उद्योग में है, जहां उच्च गति पीसीबी प्रदर्शन महत्वपूर्ण है।राउटर, और स्विच एचडीआई प्रौद्योगिकी द्वारा प्रदान किए गए बेहतर विद्युत गुणों और विश्वसनीयता की मांग करते हैं।इन पीसीबी पर 25 मिमी विशेष रूप से कॉम्पैक्ट और उच्च प्रदर्शन दूरसंचार हार्डवेयर के लिए उपयुक्त है.
एचडीआई पीसीबी विनिर्माण से कंप्यूटिंग क्षेत्र को भी विशेष रूप से लैपटॉप और डेस्कटॉप के क्षेत्र में बहुत लाभ होता है।उच्च परतों की संख्या वाले एचडीआई पीसीबी सीमित स्थान के भीतर कई कार्यों के एकीकरण को सक्षम करते हैंइन अनुप्रयोगों में प्रतिबाधा नियंत्रण एक महत्वपूर्ण विशेषता है,बहुस्तरीय बोर्डों के जटिल सर्किट में सिग्नल अखंडता सुनिश्चित करना.
ऑटोमोटिव इलेक्ट्रॉनिक्स एक अन्य क्षेत्र है जहां एचडीआई पीसीबी का उपयोग तेजी से किया जा रहा है।इन बोर्डों में प्रयुक्त FR4 IT180 कच्चे माल की कठोर प्रकृति ऑटोमोटिव अनुप्रयोगों में पाए जाने वाले कठोर वातावरण का सामना करने के लिए आवश्यक स्थायित्व प्रदान करती हैकिनारे के कनेक्टर्स के लिए अक्सर आधा छेद जैसी सुविधाओं का उपयोग किया जाता है, जिससे कार नियंत्रण प्रणालियों, सूचना मनोरंजन और सुरक्षा सुविधाओं में कनेक्शन की विश्वसनीयता में सुधार होता है।
चिकित्सा उद्योग में, एचडीआई पीसीबी की कॉम्पैक्टनेस और बढ़ी हुई क्षमताएं परिष्कृत चिकित्सा उपकरणों और उपकरणों के लिए अनुमति देती हैं।जैसे एमआरआई मशीन और पोर्टेबल अल्ट्रासाउंड डिवाइस, एचडीआई पीसीबी के उच्च घनत्व एकीकरण से लाभान्वित होता है, जो उपयोगकर्ता के अनुकूल रूप कारक को बनाए रखते हुए अधिक जटिल क्षमताओं की अनुमति देता है।
अंत में, एयरोस्पेस उद्योग, जहां प्रदर्शन और विश्वसनीयता सर्वोपरि है, एचडीआई पीसीबी का व्यापक उपयोग करता है।उच्च परतों की संख्या और सटीक प्रतिबाधा नियंत्रण उपग्रह संचार प्रणालियों के कार्य के लिए महत्वपूर्ण हैंFR4 IT180 सामग्री की मजबूती यह सुनिश्चित करती है कि ये बोर्ड एयरोस्पेस वातावरण की चरम परिस्थितियों का सामना कर सकें।
संक्षेप में HDI पीसीबी की बहुमुखी प्रतिभा 4-20 परतों, न्यूनतम छेद का आकार 0.15 मिमी, आधा छेद क्षमता, 0.25 मिमी बीजीए और प्रतिबाधा नियंत्रण जैसे गुणों के साथ,उच्च गुणवत्ता वाले FR4 IT180 कच्चे माल के उपयोग के साथ संयुक्त, उन्हें विभिन्न अत्याधुनिक उद्योगों में उच्च गति, उच्च विश्वसनीयता अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त बनाता है।
हमारे उच्च घनत्व पीसीबी सेवाएं आपके एचडीआई पीसीबी बोर्ड आवश्यकताओं के लिए असाधारण अनुकूलन प्रदान करती हैं। सटीक शिल्प के साथ हम 0.15 मिमी के रूप में छोटे न्यूनतम छेद आकार को समायोजित कर सकते हैं,यह सुनिश्चित करने के लिए कि सबसे जटिल डिजाइन भी संभव हैंविभिन्न प्रकार के अनुप्रयोगों के लिए, हमारे बोर्डों को 6 से 32 परतों (बोर्ड लेयर) तक कॉन्फ़िगर किया जा सकता है, जो जटिल हाई स्पीड पीसीबी बोर्ड असेंबली के लिए आवश्यक बहुमुखी प्रतिभा प्रदान करता है।
विशेष डिजाइन सुविधाओं की आवश्यकता को समझते हुए, हम सबसे अधिक चुनौतीपूर्ण डिजाइन मापदंडों को पूरा करने के लिए हाफ होल और 0.25 मिमी बीजीए जैसे विशेष अनुरोधों को भी स्वीकार करते हैं।हमारी क्षमता 4 से 20 परतों तक की परतों की संख्या का उत्पादन करने तक फैली हुई है।, आपको उच्च घनत्व इंटरकनेक्टर बोर्डों को डिजाइन करने की स्वतंत्रता देता है जो आपके सटीक विनिर्देशों को पूरा करते हैं।उच्च घनत्व की आवश्यकताएं.
हमारे एचडीआई पीसीबी बोर्ड को उच्च घनत्व इंटरकनेक्ट तकनीक में नवीनतम के साथ डिज़ाइन किया गया है, जो मांग वाले अनुप्रयोगों के लिए बेहतर प्रदर्शन और विश्वसनीयता प्रदान करता है।हमारे उत्पाद के साथ सबसे अच्छा अनुभव सुनिश्चित करने के लिए, हम व्यापक तकनीकी सहायता और सेवाएं प्रदान करते हैं।
यदि आप किसी भी समस्या का सामना करते हैं या अपने एचडीआई पीसीबी बोर्ड के बारे में प्रश्न हैं, तो हमारी विशेषज्ञ तकनीकी सहायता टीम आपकी सहायता के लिए उपलब्ध है। हमारी सेवाओं में समस्या निवारण सहायता शामिल है,उत्पाद के उपयोग के लिए मार्गदर्शन, और प्रदर्शन को अनुकूलित करने के लिए सुझाव।
हम अधिक जटिल आवश्यकताओं के लिए उन्नत सेवाएं भी प्रदान करते हैं, जैसे कि मौजूदा प्रणालियों के साथ एकीकरण के लिए डिजाइन परामर्श, सिग्नल अखंडता विश्लेषण और थर्मल प्रबंधन समाधान।हमारा लक्ष्य आपके विशिष्ट अनुप्रयोगों में हमारे एचडीआई पीसीबी उत्पादों के लाभों को अधिकतम करने में आपकी सहायता करना है.
आपके अनुभव को बढ़ाने के लिए, हम विस्तृत उत्पाद प्रलेखन, आवेदन नोट्स और FAQ सहित संसाधनों का एक धन प्रदान करते हैं।इन संसाधनों आप जल्दी से आम सवालों के जवाब खोजने में मदद करने के लिए और हमारे एचडीआई पीसीबी बोर्ड का उपयोग करने के लिए सर्वोत्तम प्रथाओं को समझने के लिए बनाया गया है.
हमारे उत्पादों और सेवाओं के निरंतर सुधार के लिए, हम आपकी प्रतिक्रिया का स्वागत करते हैं और मूल्य रखते हैं। कृपया अपने अनुभवों और सुझावों को हमारी सहायता टीम के साथ साझा करने के लिए स्वतंत्र महसूस करें।
उत्कृष्टता के प्रति हमारी प्रतिबद्धता हमारी कठोर गुणवत्ता आश्वासन प्रक्रिया में परिलक्षित होती है, यह सुनिश्चित करते हुए कि प्रत्येक एचडीआई पीसीबी बोर्ड आपके पास पहुंचने से पहले उच्चतम मानकों को पूरा करता है।निश्चिंत रहें कि हम आपको सफलता के लिए आवश्यक सहायता और सेवाएं प्रदान करने के लिए समर्पित हैं।.
