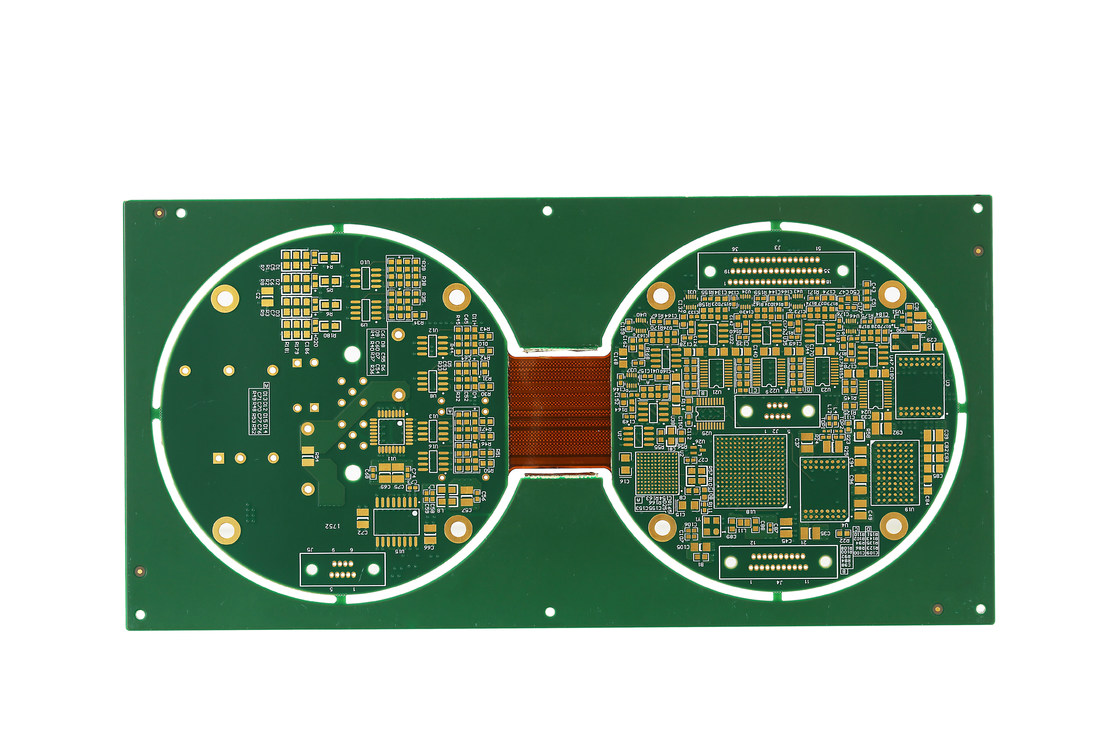

लचीला कठोर पीसीबी असेंबली मल्टी-लेयर्ड FR4 पॉलीमाइड PET टेक्नोलॉजी
रिजिड फ्लेक्स पीसीबी एक अभिनव समाधान है जो एक ही बोर्ड में कठोर और लचीले सर्किट प्रौद्योगिकियों दोनों के लाभों को समाहित करता है। इस हाइब्रिड तकनीक को आधुनिक इलेक्ट्रॉनिक उपकरणों की कठोर मांगों को पूरा करने के लिए डिज़ाइन किया गया है जिन्हें एक लचीले कठोर सर्किट बोर्ड की आवश्यकता होती है जो जटिल डिजाइनों को समायोजित करने और उच्च विश्वसनीयता सुनिश्चित करने में सक्षम हो। रिजिड फ्लेक्स पीसीबी को मोड़ने, मोड़ने और लचीला करने की अपनी अनूठी क्षमता की विशेषता है, जो उन अनुप्रयोगों में आवश्यक है जहां जगह प्रीमियम पर है और घटकों की गति आवश्यक है।
इस उत्पाद के प्रमुख गुणों में से एक इसका बेंड रेडियस है, जो 0.5 मिमी के बहुत तंग से लेकर 10 मिमी तक अधिक उदार तक होता है। यह इलेक्ट्रॉनिक घटकों के लेआउट को डिजाइन करते समय लचीलेपन की एक महत्वपूर्ण डिग्री की अनुमति देता है, यह सुनिश्चित करता है कि सर्किट की अखंडता से समझौता किए बिना बोर्ड को वांछित विन्यास में फिट करने के लिए मोड़ा या झुकाया जा सके। बोर्ड के लचीलेपन को 1 से 8 बार तक रेट किया गया है, जो उस संख्या को दर्शाता है जिस पर बोर्ड बिना विफलता के लचीला हो सकता है। यह सीमा सुनिश्चित करती है कि रिजिड फ्लेक्स पीसीबी विभिन्न अनुप्रयोगों को समायोजित कर सके, उन लोगों से जिन्हें एक एकल, कोमल मोड़ की आवश्यकता होती है, उन लोगों को जिन्हें कई फ्लेक्सिंग चक्रों का सामना करने की आवश्यकता होती है।
उत्पाद प्रकार के रूप में, रिजिड फ्लेक्स पीसीबी पीसीबी असेंबली श्रेणी के अंतर्गत आता है, जो दर्शाता है कि यह सिर्फ एक नंगा सर्किट बोर्ड नहीं है, बल्कि इलेक्ट्रॉनिक घटकों के एकीकरण के लिए तैयार एक व्यापक असेंबली है। बोर्ड को एक कठोर पीसीबी की यांत्रिक स्थिरता को एक लचीले सर्किट की अनुकूलन क्षमता के साथ सहज रूप से संयोजित करने के लिए इंजीनियर किया गया है, जिसके परिणामस्वरूप एक मोड़ने योग्य कठोर सर्किट बोर्ड होता है जो बेहतर प्रदर्शन और स्थायित्व प्रदान करता है।
रिजिड फ्लेक्स पीसीबी को 4-लेयर डिज़ाइन के साथ कुशलतापूर्वक तैयार किया गया है, जो एक कॉम्पैक्ट फुटप्रिंट के भीतर एक जटिल और बहु-कार्यात्मक सर्किटरी की अनुमति देता है। यह मल्टीलेयर निर्माण उच्च-घनत्व अनुप्रयोगों के लिए फायदेमंद है जहां स्थान-बचत महत्वपूर्ण है। परतों को रणनीतिक रूप से बोर्ड के लचीलेपन को बनाए रखते हुए आवश्यक विद्युत प्रदर्शन प्रदान करने के लिए डिज़ाइन किया गया है।
प्रोफाइलिंग पंचिंग पीसीबी के निर्माण में एक महत्वपूर्ण प्रक्रिया है, और हमारे रिजिड फ्लेक्स पीसीबी में रूटिंग, वी-कट और बेवेलिंग सहित कई प्रोफाइलिंग तकनीकों को नियोजित किया गया है। रूटिंग का उपयोग जटिल आकार और डिजाइन बनाने के लिए किया जाता है, जो विशिष्ट आवश्यकताओं के अनुरूप बोर्ड को अनुकूलित करने के लिए लचीलापन प्रदान करता है। वी-कट का उपयोग बोर्ड को स्कोर करने के लिए किया जाता है, जिससे निर्दिष्ट रेखाओं पर आसान टूटना या झुकना आसान हो जाता है। दूसरी ओर, बेवेलिंग का उपयोग कनेक्टर्स पर कोणीय किनारे बनाने के लिए किया जाता है ताकि मिलान घटक में एक चिकनी प्रविष्टि सुनिश्चित हो सके। ये प्रोफाइलिंग प्रक्रियाएं यह सुनिश्चित करने के लिए सावधानीपूर्वक निष्पादित की जाती हैं कि रिजिड फ्लेक्स पीसीबी सटीकता और गुणवत्ता के उच्चतम मानकों को पूरा करता है।
रिजिड फ्लेक्स पीसीबी न केवल अपने अनुप्रयोग में बहुमुखी है, बल्कि अपनी विश्वसनीयता और मजबूती के लिए भी जाना जाता है। कठोर और लचीले परतों का संयोजन एक लचीला कठोर सर्किट बोर्ड बनाता है जो इलेक्ट्रॉनिक उपकरणों के संचालन के दौरान सामना किए जाने वाले थर्मल और यांत्रिक तनावों का सामना कर सकता है। यह सिग्नल अखंडता में भी सुधार करता है और कई कनेक्टर्स की आवश्यकता को कम करता है, जिससे सिस्टम के भीतर संभावित विफलता बिंदुओं में कमी आती है।
संक्षेप में, रिजिड फ्लेक्स पीसीबी एक उल्लेखनीय उत्पाद है जो सर्किट बोर्ड प्रौद्योगिकी में दोनों दुनियाओं का सर्वश्रेष्ठ प्रदान करता है। इसके चर बेंड रेडियस, एकाधिक प्रोफाइलिंग पंचिंग विकल्प, 4-लेयर डिज़ाइन और रेटेड लचीलेपन के साथ, यह पीसीबी असेंबली उन्नत इलेक्ट्रॉनिक अनुप्रयोगों के लिए एक आदर्श समाधान के रूप में खड़ा है। एक लचीले कठोर सर्किट बोर्ड, एक मोड़ने योग्य कठोर सर्किट बोर्ड और एक लचीले कठोर सर्किट बोर्ड के रूप में सेवा करने की इसकी क्षमता इसे इलेक्ट्रॉनिक्स विनिर्माण के क्षेत्र में एक अनिवार्य घटक बनाती है।
| तकनीकी पैरामीटर | विनिर्देश |
|---|---|
| सतह परिष्करण | HASL LF |
| लचीलापन | 1-8 बार |
| प्रोफाइलिंग पंचिंग | रूटिंग, वी-कट, बेवेलिंग |
| छेद स्थिति विचलन | ±0.05 मिमी |
| परतों की संख्या | 4 परत |
| उपचार | ENIG/OSP/इमर्शन गोल्ड/टिन/सिल्वर |
| पीसीबी परत | 1-28 परतें |
| सैनफोराइज्ड | स्थानीय उच्च घनत्व, बैक ड्रिल |
| आयाम | 41.55*131 मिमी |
| उत्पाद प्रकार | पीसीबी असेंबली |
रिजिड फ्लेक्स पीसीबी, HASL LF (हॉट एयर सोल्डर लेवलिंग लीड-फ्री) की अपनी उन्नत सतह परिष्करण के साथ, कठोर और लचीले सर्किट प्रौद्योगिकियों का एक उल्लेखनीय संलयन प्रस्तुत करता है। एक रिजिड फ्लेक्स प्रिंटेड सर्किट बोर्ड (RFPCB) कठोर पीसीबी की स्थायित्व को लचीले सर्किट की अनुकूलन क्षमता के साथ जोड़ता है, जिससे विभिन्न उद्योगों में अनुप्रयोगों की एक गतिशील श्रृंखला की अनुमति मिलती है। अधिकतम परत गणना 52L (52 परतें) के साथ, यह उत्पाद मल्टी-लेयर्ड पीसीबी क्षमताओं में सबसे आगे है, जो जटिल डिजाइनों के लिए असाधारण विद्युत प्रदर्शन और उच्च-घनत्व इंटरकनेक्शन प्रदान करता है।
इसके प्रभावशाली आयाम 41.55*131 मिमी को देखते हुए, रिजिड फ्लेक्स पीसीबी को कार्यक्षमता से समझौता किए बिना कॉम्पैक्ट स्थानों में फिट करने के लिए डिज़ाइन किया गया है। यह एसएमडी (सरफेस माउंट डिवाइस), बीजीए (बॉल ग्रिड ऐरे), डीआईपी (डुअल इन-लाइन पैकेज), आदि सहित घटकों की एक विशाल श्रृंखला को समायोजित करता है, जिससे यह जटिल इलेक्ट्रॉनिक असेंबली के लिए उपयुक्त है जहां जगह और विश्वसनीयता प्रीमियम पर है। रिजिड फ्लेक्स प्रिंटेड सर्किट बोर्ड उच्च-स्तरीय अनुप्रयोगों जैसे एयरोस्पेस, रक्षा और चिकित्सा उपकरणों में पाया जा सकता है, जहां लचीलापन और मजबूती का संयोजन महत्वपूर्ण है।
इस उत्पाद के प्रमुख गुणों में से एक इसका फ्लेक्सिबल-बेंडेबल पीसीबी फीचर है, जो इसे सर्किट्री को नुकसान पहुंचाए बिना छोटे या अनियमित आकार के स्थानों के अनुरूप मोड़ने या मोड़ने की अनुमति देता है। यह इसे पहनने योग्य तकनीक, मोड़ने योग्य स्क्रीन और ऐसे उपकरणों के लिए आदर्श बनाता है जहां पीसीबी को यांत्रिक भागों के चारों ओर नेविगेट करना चाहिए या घुमावदार सतहों के भीतर फिट होना चाहिए। RFPCB की प्रोफाइलिंग पंचिंग क्षमताएं, जिसमें रूटिंग, वी-कट और बेवेलिंग शामिल हैं, सटीक बोर्ड आउटलाइन और आवासों या फिक्स्चर में बोर्डों की आसान असेंबली को सक्षम करती हैं, जिससे इसकी बहुमुखी प्रतिभा और बढ़ जाती है।
रिजिड फ्लेक्स पीसीबी के लिए अनुप्रयोग विशाल हैं, जो उपभोक्ता इलेक्ट्रॉनिक्स से लेकर हैं जहां फ्लेक्सिबल-बेंडेबल पीसीबी विशेषता का स्मार्टफोन और कैमरों जैसे उपकरणों के लिए लाभ उठाया जाता है, ऑटोमोटिव उद्योग अनुप्रयोगों तक जहां कठोर वातावरण और कंपन का सामना करने की क्षमता सर्वोपरि है। दूरसंचार के क्षेत्र में, ये बोर्ड संचार उपकरणों के कॉम्पैक्ट फ्रेमवर्क के भीतर उच्च गति सिग्नल ट्रांसमिशन और यांत्रिक स्थिरता सुनिश्चित करने के लिए आवश्यक हैं। इसके अतिरिक्त, औद्योगिक उपकरण जिन्हें कठोर परिस्थितियों में विश्वसनीय और टिकाऊ सर्किटरी की आवश्यकता होती है, वे रिजिड फ्लेक्स प्रिंटेड सर्किट बोर्ड की मजबूत प्रकृति से बहुत लाभ उठा सकते हैं।
संक्षेप में, रिजिड फ्लेक्स पीसीबी उत्पाद एक अत्याधुनिक समाधान है जिसे इलेक्ट्रॉनिक उपकरणों की बढ़ती मांगों को पूरा करने के लिए डिज़ाइन किया गया है जिन्हें लचीलापन, स्थान दक्षता और स्थायित्व के संयोजन की आवश्यकता होती है। इसकी व्यापक विशेषताएं, जिसमें HASL LF फिनिशिंग, 52L तक लेयरिंग और परिष्कृत प्रोफाइलिंग पंचिंग तकनीकें शामिल हैं, इसे कई अत्याधुनिक अनुप्रयोगों के लिए एक अमूल्य घटक बनाती हैं।
हमारा रिजिड फ्लेक्स पीसीबी उत्पाद आपकी सटीक आवश्यकताओं को पूरा करने के लिए अनुकूलन सेवाओं की एक श्रृंखला प्रदान करता है। 4-लेयर कॉन्फ़िगरेशन के साथ, हमारा रिजिड फ्लेक्स प्रिंटेड वायरिंग बोर्ड आपके अनुप्रयोगों के लिए एक मजबूत संरचना प्रदान करता है। हम ±0.05 मिमी के सटीक छेद स्थिति विचलन सुनिश्चित करते हैं, जो उच्च-सटीकता घटक प्लेसमेंट की अनुमति देता है। फ्लेक्स रिजिड पीसीबी 0.5-10 मिमी से बेंड रेडियस विनिर्देशों को समायोजित कर सकता है, जो मोड़ने योग्य कठोर सर्किट बोर्ड डिजाइनों के लिए बहुमुखी प्रतिभा प्रदान करता है। सतह परिफिनिशिंग HASL LF है, जो आपके सर्किट के लिए विश्वसनीय सोल्डेरेबिलिटी और सुरक्षा सुनिश्चित करता है। हम FR4, पॉलीमाइड और PET जैसी शीर्ष-ग्रेड सामग्री का उपयोग करते हैं ताकि आपकी विशिष्ट आवश्यकताओं को पूरा करने वाला पीसीबी तैयार किया जा सके।
रिजिड फ्लेक्स पीसीबी कठोर बोर्डों और लचीले सर्किट के सर्वोत्तम को एक इकाई में एकीकृत करता है, जिससे अनुप्रयोगों की अधिक बहुमुखी श्रृंखला की अनुमति मिलती है। हमारी तकनीकी सहायता और सेवाएं सुनिश्चित करती हैं कि हमारे सभी ग्राहकों को उनके उत्पाद के जीवनचक्र के दौरान व्यापक सहायता मिले। हमारे समर्थन में डिजाइन मार्गदर्शन, सामग्री चयन सलाह और समस्या निवारण सहायता शामिल है ताकि यह सुनिश्चित किया जा सके कि आपका रिजिड फ्लेक्स पीसीबी अपनी पूरी क्षमता से प्रदर्शन करे। हम आपके प्रोजेक्ट्स में हमारे पीसीबी को संभालने और एकीकृत करने के लिए सर्वोत्तम प्रथाओं को समझने में आपकी सहायता के लिए विस्तृत दस्तावेज और संसाधन भी प्रदान करते हैं। इसके अतिरिक्त, हमारी सेवा टीम किसी भी तकनीकी चुनौती का समय पर और प्रभावी समाधान प्रदान करने के लिए समर्पित है जो उत्पन्न हो सकती है, यह सुनिश्चित करते हुए कि आपके संचालन सुचारू रूप से और कुशलता से चलें।
