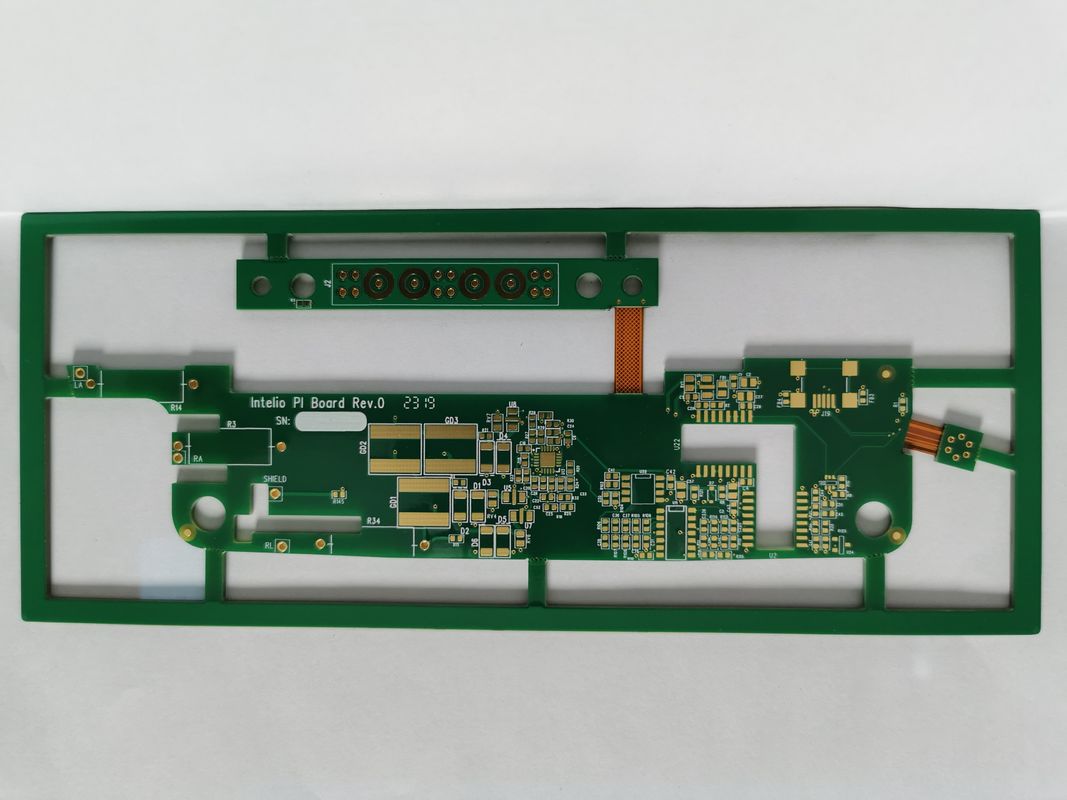

घनत्व 4 परत लचीला मोड़ पीसीबी के साथ Sanforized कोटिंग Hasl Lf खत्म
रिगिड फ्लेक्स पीसीबी, इलेक्ट्रॉनिक घटकों के क्षेत्र में एक अभिनव उत्पाद, मजबूती और लचीलेपन के संलयन का प्रतीक है, डिजाइन और विश्वसनीयता के एक नए आयाम की अनुमति देता है।यह फोल्डेबल कठोर सर्किट बोर्ड पारंपरिक कठोर पीसीबी की संरचनात्मक अखंडता को लचीले मुद्रित वायरिंग बोर्डों की अनुकूलन क्षमता के साथ जोड़ती है, यह आधुनिक इलेक्ट्रॉनिक्स उद्योग में एक आवश्यक घटक बना रही है। कठोर लचीला पीसीबी विधानसभा FR4, Polyimide, और पीईटी सहित उच्च गुणवत्ता वाले सामग्रियों की एक किस्म से निर्मित है,जो अपने विद्युत इन्सुलेशन और यांत्रिक स्थायित्व के लिए प्रसिद्ध हैं.
FR4 सामग्री पीसीबी के कठोर भाग के लिए एक आम विकल्प है क्योंकि इसकी उत्कृष्ट लौ प्रतिरोध, विद्युत इन्सुलेशन और प्रभावशाली यांत्रिक गुण हैं।इसकी लचीलापन के कारण कठोर लचीला मुद्रित वायरिंग बोर्ड की लचीली परतों के लिए उपयोग किया जाता हैपीईटी, या पॉलीएथिलीन टेरेफ्थालेट, इन पीसीबी में उपयोग की जाने वाली एक अन्य सामग्री है क्योंकि यह लचीलापन के साथ-साथ इसका हल्का वजन और लागत प्रभावी है। The strategic combination of these materials in a single PCB assembly allows for a design that can withstand the demands of a variety of applications while also providing the unique ability to fold and flex during use.
हमारे कठोर लचीला पीसीबी उत्पादों को अधिकतम 52 परतों (52L) तक की परतों की संख्या की विशेषता है। यह उल्लेखनीय परत क्षमता एक कॉम्पैक्ट फॉर्म कारक में सर्किट के घने पैकिंग की अनुमति देती है,परिष्कृत इलेक्ट्रॉनिक्स को प्रदर्शन पर समझौता किए बिना छोटी जगहों में फिट करने में सक्षम बनानामल्टीलेयर डिजाइन जटिल सर्किट्री की आवश्यकताओं को पूरा करने में कुशल है, सिग्नल अखंडता सुनिश्चित करता है और आवश्यक घटकों के लिए पर्याप्त स्थान प्रदान करता है।
सतह परिष्करण के संदर्भ में, कठोर फ्लेक्स पीसीबी मानक विकल्प के रूप में एचएएसएल एलएफ (हॉट एयर सोल्डर लेवलिंग लीड-फ्री) के साथ आता है, जो एक विश्वसनीय,लागत प्रभावी समाधान के साथ एक सपाट सतह के लिए मिलापयह परिष्करण उन अनुप्रयोगों के लिए विशेष रूप से फायदेमंद है जिनमें पर्यावरण नियमों का पालन करने और पर्यावरण पर न्यूनतम प्रभाव सुनिश्चित करने के लिए सीसा मुक्त समाधानों की आवश्यकता होती है।
कठोर फ्लेक्स पीसीबी इसके प्रदर्शन और दीर्घायु को बढ़ाने के लिए सतह उपचार विकल्पों की एक श्रृंखला भी प्रदान करता है। इन उपचारों में एनआईजी (इलेक्ट्रोलेस निकेल इमर्शन गोल्ड),ओएसपी (ऑर्गेनिक सोल्डरेबिलिटी कंजर्वेटिव), इमर्शन गोल्ड, इमर्शन टिन, और इमर्शन सिल्वर. इन उपचारों में से प्रत्येक के अपने अनूठे फायदे हैं. एनआईजी एक सपाट सतह और एक लंबे शेल्फ जीवन प्रदान करता है,ओएसपी सीसा के बिना अच्छी मिलाप क्षमता सुनिश्चित करता है, इमर्शन गोल्ड उत्कृष्ट सतह समतलता प्रदान करता है और बारीक-पीच घटकों के लिए अच्छा है, इमर्शन टिन लागत प्रभावी है और अच्छी सोल्डरेबिलिटी प्रदान करता है,और इमर्शन सिल्वर उत्कृष्ट चालकता प्रदान करता है और ठीक-पीच घटकों के लिए भी अच्छा है.
कठोर फ्लेक्स पीसीबी की बहुमुखी प्रतिभा को इसके फोल्डेबल स्वभाव से और उजागर किया गया है। फ्लेक्स कठोर पीसीबी को विभिन्न आकारों में फोल्ड करने के लिए डिज़ाइन किया गया है,इसे अपरंपरागत स्थानों और आकारों में फिट करने की अनुमति देता है, इसे पहनने योग्य इलेक्ट्रॉनिक्स, चिकित्सा उपकरणों और एयरोस्पेस प्रौद्योगिकी सहित अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए आदर्श बनाता है।यह तह करने की क्षमता न केवल स्थान बचाती है बल्कि कनेक्टर और केबलों की आवश्यकता को भी कम करती है, जिसके परिणामस्वरूप अधिक विश्वसनीय और कुशल विद्युत कनेक्शन होता है।
कुल मिलाकर, कठोर लचीला पीसीबी एक ऐसा उत्पाद है जो कुछ इलेक्ट्रॉनिक घटकों के लिए आवश्यक यांत्रिक कठोरता और अन्य के लिए आवश्यक अनुकूलन क्षमता के बीच एक सही संतुलन प्रदान करता है।इसकी उच्च परतों की संख्या, गुणवत्ता सामग्री, बहुमुखी सतह परिष्करण विकल्प, और तह डिजाइन इसे इलेक्ट्रॉनिक्स विनिर्माण उद्योग में एक अत्यधिक मांग समाधान बनाते हैं। The ability to withstand harsh environments while maintaining electrical performance makes the Rigid Flex Printed Wiring Board an indispensable tool in the development of cutting-edge electronic devices.
| तकनीकी पैरामीटर | विनिर्देश |
|---|---|
| सतह का परिष्करण | HASL LF |
| प्रोफाइलिंग पंचिंग | राउटिंग, वी-कट, बेवलिंग |
| उत्पाद का प्रकार | पीसीबी विधानसभा |
| अधिकतम परत | 52L |
| पीसीबी परत | 1-28 परतें |
| मोड़ त्रिज्या | 0.5-10 मिमी |
| उपचार | एनआईजी/ओएसपी/डूबने वाला सोना/टिन/चांदी |
| सामग्री | FR4, पॉलीमाइड, पीईटी |
| सानफोरीज़्ड | स्थानीय उच्च घनत्व, बैक ड्रिल |
| घटक | एसएमडी, बीजीए, डीआईपी आदि। |
फ्लेक्स रिजिड पीसीबी, जो कि लचीले और कठोर सर्किट बोर्डों के सर्वोत्तम गुणों को जोड़कर एक तकनीकी चमत्कार है, आधुनिक इलेक्ट्रॉनिक्स का एक आवश्यक घटक है।कठोर लचीला मुद्रित सर्किट बोर्ड सटीकता के साथ बनाया गया है, केवल ± 0.05 मिमी के छेद स्थिति विचलन के साथ, घटक विधानसभा के लिए उच्च सटीकता सुनिश्चित करता है।यह सटीकता का स्तर उन अनुप्रयोगों में महत्वपूर्ण है जहां स्थान प्रीमियम पर है और अंतिम उत्पाद की कार्यक्षमता के लिए सैकड़ों या हजारों घटकों का संरेखण महत्वपूर्ण है.
इसके अतिरिक्त, कठोर लचीला पीसीबी को स्थानीय उच्च घनत्व आवश्यकताओं को पूरा करने के लिए अनुकूलित किया गया है।उपयोग की जाने वाली बैक ड्रिल तकनीक किसी भी अनावश्यक क्षमता को कम करके और सिग्नल अखंडता में सुधार करके प्रदर्शन को और बढ़ाती हैयह कठोर फ्लेक्स पीसीबी को जटिल इलेक्ट्रॉनिक्स के लिए आदर्श बनाता है जहां सर्किट बोर्ड के प्रत्येक मिलीमीटर को अधिकतम दक्षता और प्रदर्शन के लिए अनुकूलित किया जाता है।
52 परतों तक (मैक्स लेयरः 52L) के निर्माण की क्षमता के साथ, ये बोर्ड अद्वितीय जटिलता और कार्यक्षमता प्रदान करते हैं। 41.55 * 131 मिमी के आयाम एक कॉम्पैक्ट पदचिह्न प्रदान करते हैं,जटिल डिजाइनों के लिए उपयुक्त जहां स्थान की बचत आवश्यक हैऐसे बहुस्तरीय बोर्डों का उपयोग अक्सर उच्च प्रदर्शन वाले वातावरण जैसे एयरोस्पेस, सैन्य और चिकित्सा उपकरणों में किया जाता है, जहां विश्वसनीयता और स्थायित्व पर कोई बातचीत नहीं की जाती है।
कठोर फ्लेक्स पीसीबी के लिए उपचार विकल्प, जिसमें एनआईजी (इलेक्ट्रोलेस निकेल इमर्शन गोल्ड), ओएसपी (ऑर्गेनिक सोल्डरेबिलिटी कंजर्वेटिव्स), इमर्शन गोल्ड, टिन और सिल्वर,सतह खत्म की एक श्रृंखला प्रदान करता है जो soldability को बढ़ाता है और ऑक्सीकरण से बचाता हैप्रत्येक उपचार विकल्प को आवेदन की विशिष्ट आवश्यकताओं के आधार पर चुना जाता है, यह सुनिश्चित करते हुए कि अंतिम उत्पाद गुणवत्ता और दीर्घायु के उच्चतम मानकों को पूरा करता है।
अपने मजबूत डिजाइन और बहुमुखी उपचार विकल्पों को देखते हुए, फ्लेक्स कठोर पीसीबी विभिन्न परिदृश्यों में अपना अनुप्रयोग पाता है,पहनने योग्य उपकरणों से लेकर उच्च अंत उपभोक्ता इलेक्ट्रॉनिक्स तक जहां अंतरिक्ष और विश्वसनीयता महत्वपूर्ण हैऑटोमोटिव उद्योग में, कठोर फ्लेक्स पीसीबी वाहन के जीवनकाल के दौरान विश्वसनीय प्रदर्शन प्रदान करते हुए कठोर वातावरण का सामना कर सकता है।IoT (इंटरनेट ऑफ थिंग्स) के तेजी से बढ़ते क्षेत्र में, ये बोर्ड कॉम्पैक्ट और कुशल डिजाइनों के साथ कई सेंसर और उपकरणों को जोड़ने में अभिन्न हैं।
संक्षेप में, फ्लेक्स कठोर पीसीबी व्यापक अनुप्रयोगों के लिए एक उन्नत समाधान के रूप में खड़ा है। इसकी सटीकता, घनत्व और बहु-परत क्षमता, साथ ही साथ विविध उपचार विकल्पों के साथ,इसे किसी भी अनुप्रयोग के लिए एक अपरिहार्य घटक बनाना जो विश्वसनीयता और कार्यक्षमता के उच्चतम मानकों की मांग करता है.
हमारेलचीला कठोर पीसीबीअनुकूलन सेवाएं एसएमडी, बीजीए, डीआईपी, और अधिक सहित घटकों की एक विविध श्रृंखला को पूरा करती हैं, विभिन्न इलेक्ट्रॉनिक अनुप्रयोगों के साथ संगतता सुनिश्चित करती हैं।52L(52-परत) बोर्ड, हमारे उन्नत विनिर्माण प्रक्रियाओं के लिए सटीक छेद स्थिति विचलन की अनुमति देता है±0.05 मिमी. हमारेमोड़ योग्य मुद्रित सर्किट बोर्डउत्पादों लचीलापन के लिए इंजीनियर कर रहे हैं, पेशकशलचीलापनआपकी गतिशील झुकने की जरूरतों को पूरा करने के लिए 1 से 8 बार।
इसके अतिरिक्त, हम प्रोफाइलिंग छिद्रण विकल्पों की एक किस्म प्रदान करते हैं जैसे किरूटिंग,वी-सीयूटी, औरबिवेलिंगसुनिश्चित करने के लिए कि आपकालचीला-झुकने योग्य पीसीबीआपकी परियोजना की सटीक आकार और डिजाइन आवश्यकताओं को पूरा करता है। एक अनुकूलित समाधान के लिए हमारे उत्पाद अनुकूलन सेवाओं का चयन करें जो आपके तकनीकी ढांचे में निर्बाध रूप से एकीकृत होता है।
कठोर फ्लेक्स पीसीबी उत्पाद एक इकाई में एकीकृत कठोर बोर्ड और लचीले सर्किट दोनों का सबसे अच्छा संयोजन करते हैं।कठोर लचीला पीसीबी के लिए हमारे तकनीकी सहायता और सेवाओं के लिए डिजाइन के दौरान आप का सामना कर सकते हैं किसी भी मुद्दों को संबोधित करने के लिए डिज़ाइन किया गया हैहम उत्पादों की विश्वसनीयता और प्रदर्शन सुनिश्चित करने के लिए व्यापक समर्थन प्रदान करते हैं।
हमारे तकनीकी समर्थन में शामिल हैंः
हमारी सेवाओं में शामिल हैंः
हम आपकी परियोजनाओं की सफलता सुनिश्चित करने के लिए हमारे कठोर फ्लेक्स पीसीबी उत्पादों के लिए असाधारण समर्थन और सेवाएं प्रदान करने के लिए समर्पित हैं।हमारी टीम आपके उत्पाद के जीवन चक्र के दौरान उत्पन्न होने वाली किसी भी तकनीकी आवश्यकता के साथ आपकी सहायता करने के लिए तैयार है.
