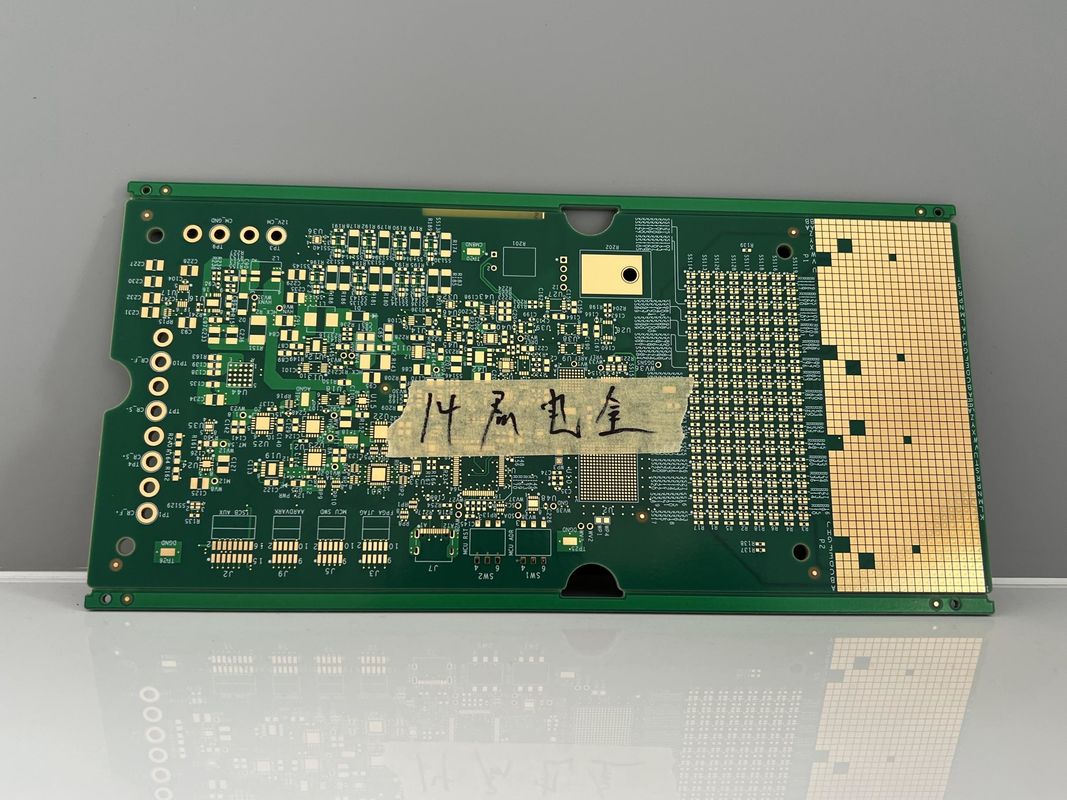

प्रतिबाधा नियंत्रण के साथ घनत्व इंटरकनेक्ट पीसीबी HASL/ENIG इमर्शन चांदी 3mil न्यूनतम रेखा सफेद/काला/पीला
एचडीआई एनी लेयर पीसीबी प्रिंटेड सर्किट बोर्ड (पीसीबी) डिजाइन और निर्माण के क्षेत्र में तकनीकी प्रगति का शिखर है।ये पीसीबी विशेष रूप से छोटे इंटरकनेक्ट सिस्टम की बढ़ती मांगों को पूरा करने के लिए बनाए गए हैं जो जटिल और उच्च घनत्व असेंबली को संभाल सकते हैंप्रदर्शन, विश्वसनीयता और बहुमुखी प्रतिभा पर ध्यान केंद्रित करते हुए, एचडीआई किसी भी परत पीसीबी को सबसे अधिक मांग वाले इलेक्ट्रॉनिक अनुप्रयोगों का समर्थन करने के लिए इंजीनियर किया गया है।
एचडीआई किसी भी परत पीसीबी के मूल में उच्च घनत्व इंटरकनेक्ट किसी भी परत प्रौद्योगिकी है, जो अनुक्रम में कोई प्रतिबंध के बिना किसी भी परत को सीधे दूसरे के ऊपर रखने की अनुमति देता है.यह सर्किट डिजाइन में बेजोड़ लचीलापन प्रदान करता है और अंतिम उत्पाद के विद्युत प्रदर्शन को काफी बढ़ाता है।किसी भी परत के इंटरकनेक्ट का उपयोग कई सिग्नल परतों की आवश्यकता को कम करता हैइस प्रकार पीसीबी के आकार और समग्र सामग्री उपयोग को कम किया जा सकता है, जो कि लघुकरण की दिशा में आज के अभियान में महत्वपूर्ण है।
ये पीसीबी एक हल्के 0.5 औंस से लेकर मजबूत 6 औंस तक के तांबे के वजन के साथ आते हैं। यह विविधता सुनिश्चित करती है कि चाहे आपके आवेदन को नाजुक,सटीक संकेत संचरण या उच्च वर्तमान भारों को संभालने की आवश्यकता, वहाँ एक उपयुक्त विकल्प उपलब्ध है।उचित तांबे के वजन का चयन करने की क्षमता डिजाइनरों को पीसीबी के थर्मल गुणों को प्रणाली की विद्युत आवश्यकताओं के साथ सावधानीपूर्वक संतुलित करने की अनुमति देती है.
जब बात सटीकता और कनेक्शन की विश्वसनीयता की आती है, तो एचडीआई एनी लेयर पीसीबी केवल 3 मिलीलीटर की न्यूनतम अंगूठी रिंग का दावा करते हैं।उच्च घनत्व असेंबली प्रणालियों के लिए यह बारीकी का स्तर महत्वपूर्ण है, जहां एक मिलीमीटर का हर अंश शॉर्ट सर्किट को रोकने और विद्युत मार्गों की अखंडता बनाए रखने में मायने रखता है।ये पीसीबी बेहद बारीक घटकों का समर्थन करने में सक्षम हैं, जो आधुनिक, कॉम्पैक्ट इलेक्ट्रॉनिक उपकरणों में एक आवश्यकता है।
पीसीबी की मोटाई काफी भिन्न हो सकती है, एक पतली 0.2 मिमी से एक मजबूत 6.0 मिमी तक, इस प्रकार उत्पाद की जरूरतों की एक विविध सरणी को समायोजित करना।एक पहनने योग्य उपकरण या एक मोटी के लिए पतला बोर्डउच्च शक्ति वाले अनुप्रयोगों के लिए टिकाऊ पीसीबी, एचडीआई किसी भी परत पीसीबी को गुणवत्ता या प्रदर्शन पर समझौता किए बिना इन आवश्यकताओं को पूरा करने के लिए अनुकूलित किया जा सकता है।
यह सुनिश्चित करना कि प्रत्येक पीसीबी दोषों से मुक्त है, महत्वपूर्ण है, यही कारण है कि एचडीआई एनी लेयर पीसीबी फ्लाइंग प्रोब टेस्ट और ई-टेस्ट सहित कठोर परीक्षण प्रक्रियाओं से गुजरते हैं।ये परीक्षण पद्धतियां विनिर्माण सुविधा से बाहर निकलने से पहले प्रत्येक पीसीबी की कार्यक्षमता और विश्वसनीयता की पुष्टि करने के लिए अभिन्न हैंइस तरह की उन्नत परीक्षण तकनीकों का उपयोग करके, एचडीआई किसी भी परत पीसीबी यह आश्वासन देते हैं कि वे अपने अंतिम अनुप्रयोगों में अपेक्षित रूप से प्रदर्शन करेंगे।
प्रवाहकीय निशान निर्माण के मामले में, ये पीसीबी केवल 3 मिलीलीटर / 3 मिलीलीटर की न्यूनतम लाइन चौड़ाई और अंतराल का समर्थन करने में सक्षम हैं।यह असाधारण संकल्प एक संकुचित क्षेत्र के भीतर अत्यधिक जटिल सर्किट के डिजाइन को सक्षम बनाता है, जो किसी भी उच्च घनत्व असेंबली प्रणाली का एक महत्वपूर्ण विशेषता है। ठीक रेखा और अंतराल क्षमताएं भी अधिक कुशल संकेत रूटिंग, कम क्रॉस-टॉक,और समग्र विद्युत प्रदर्शन में सुधार, जो उच्च गति डिजिटल और आरएफ सर्किट के विकास में आवश्यक विशेषताएं हैं।
संक्षेप में, HDI Any Layer PCB उच्च घनत्व वाले इंटरकनेक्ट समाधानों के लिए एक बेहतर विकल्प है।वे एक लघु इंटरकनेक्ट सिस्टम को शामिल करने के लिए सावधानीपूर्वक डिज़ाइन किए गए हैं जो कि बहुमुखी और मजबूत दोनों है. तांबे के भारों की एक विस्तृत श्रृंखला, अल्ट्रा-फाइन अंगूठी के छल्ले, विभिन्न मोटाई विकल्प, और सटीक लाइन चौड़ाई और अंतराल की तरह सुविधाओं के साथ,इन पीसीबी आधुनिक इलेक्ट्रॉनिक्स में क्या संभव है की सीमाओं को आगे बढ़ाने के लिए तैयार कर रहे हैंचाहे वह उपभोक्ता इलेक्ट्रॉनिक्स, चिकित्सा उपकरणों या एयरोस्पेस अनुप्रयोगों के लिए हो,एचडीआई किसी भी परत पीसीबी विश्वसनीयता और नवाचार को चलाने और इलेक्ट्रॉनिक प्रणालियों की बढ़ती जटिलता को पूरा करने के लिए आवश्यक प्रदर्शन प्रदान करते हैं.
| तकनीकी पैरामीटर | विनिर्देश |
|---|---|
| मोटाई | 0.2 मिमी-6.0 मिमी |
| लीड टाइम | 2-5 दिन |
| सिल्कस्क्रीन रंग | सफेद, काला, पीला |
| परतों की संख्या | कोई भी परत |
| न्यूनतम रेखा चौड़ाई/अंतर | 3 मिलीलीटर/3 मिलीलीटर |
| न्यूनतम छेद का आकार | 0.1 मिमी |
| सामग्री | FR-4 |
| तांबे का भार | 0.5 औंस-6 औंस |
| सोल्डर मास्क का रंग | हरा, लाल, नीला, काला, पीला, सफेद |
| प्रतिबाधा नियंत्रण | हाँ |
उच्च घनत्व इंटरकनेक्ट (एचडीआई) कोई भी परत पीसीबी जटिल और उच्च घनत्व वाले घटक लेआउट का समर्थन करने की क्षमता के कारण आधुनिक प्रिंटेड सर्किट बोर्ड (पीसीबी) प्रौद्योगिकियों में सबसे आगे हैं।इन बोर्डों का उपयोग विभिन्न अनुप्रयोगों और परिदृश्यों में किया जाता है जहां अंतरिक्ष की बाधाएं और विद्युत प्रदर्शन महत्वपूर्ण हैंएचडीआई किसी भी परत पीसीबी में हरे, लाल, नीले, काले, पीले और सफेद सहित कई विकल्पों के साथ आते हैं।विधानसभा और परीक्षण प्रक्रियाओं के दौरान अनुकूलन और आसान पहचान के लिए अनुमति देता है.
0.1 मिमी के न्यूनतम छेद के आकार के साथ, एचडीआई किसी भी परत पीसीबी उच्च-सटीक इंटरकनेक्शन की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श हैं, जैसे कि उच्च घनत्व एकीकृत सर्किट (एचडीआईसी) इंटरकनेक्शन बोर्ड में।यह विशेषता छोटे ज्यामिति में बेहतर पिच घटकों और I / O की एक उच्च गणना को शामिल करने में सक्षम बनाता है, जो स्मार्टफोन, टैबलेट और अन्य पोर्टेबल उपकरणों में पाए जाने वाले उन्नत माइक्रोइलेक्ट्रॉनिक्स के लिए आवश्यक है।
0.2 मिमी से 6.0 मिमी तक की मोटाई सीमा अल्ट्रा-पतले पोर्टेबल उपकरणों से लेकर अधिक मजबूत कंप्यूटिंग और औद्योगिक उपकरणों तक विभिन्न उत्पाद आवश्यकताओं के लिए बहुमुखी प्रतिभा प्रदान करती है।3 मिलीमीटर की न्यूनतम अंगूठी रिंग विनिर्देश HDI डिजाइनों में माध्यमों की विश्वसनीयता का समर्थन करता हैथर्मल और यांत्रिक तनाव के तहत परतों के बीच स्थिर कनेक्शन सुनिश्चित करना।
एचडीआई किसी भी परत पीसीबी के लिए उपलब्ध सतह परिष्करण में हॉट एयर सोल्डर लेवलिंग (एचएएसएल), इलेक्ट्रोलेस निकेल इमर्शन गोल्ड (ईएनआईजी), इमर्शन सिल्वर और ऑर्गेनिक सोल्डरबिलिटी कंजर्वेटिव्स (ओएसपी) शामिल हैं.ये परिष्करण न केवल तांबे की सतहों को ऑक्सीकरण से बचाते हैं, बल्कि घटक की विधानसभा के दौरान एक विश्वसनीय वेल्डेबल सतह भी सुनिश्चित करते हैं।यह बहुमुखी प्रतिभा उच्च घनत्व वाले वायरिंग बोर्डों में आवश्यक है जहां सिग्नल अखंडता और दीर्घकालिक विश्वसनीयता सर्वोपरि है.
एचडीआई किसी भी परत पीसीबी का अनुप्रयोग विभिन्न उद्योगों में फैला है जिनमें एयरोस्पेस, चिकित्सा, ऑटोमोटिव और उपभोक्ता इलेक्ट्रॉनिक्स शामिल हैं।जहां उच्च घनत्व वाले वायरिंग बोर्ड प्रदर्शन से समझौता किए बिना उत्पादों के लघुकरण के लिए महत्वपूर्ण हैंचिकित्सा उपकरणों जैसे पेसमेकर में, एचडीआई पीसीबी की कॉम्पैक्ट और उच्च-सटीक प्रकृति छोटे पैकेज में अधिक कार्यक्षमता को एकीकृत करने की अनुमति देती है,रोगी के आराम और उपकरण के प्रदर्शन में वृद्धि.
संक्षेप में, एचडीआई किसी भी परत पीसीबी आधुनिक इलेक्ट्रॉनिक डिजाइन में एक प्रमुख घटक हैं, उच्च घनत्व इंटरकनेक्शन, मजबूत प्रदर्शन,और पोर्टेबल उपभोक्ता उपकरणों से लेकर महत्वपूर्ण एयरोस्पेस और चिकित्सा प्रौद्योगिकियों तक के अनुप्रयोगों में बहुमुखी प्रतिभा. छोटे फीचर आकारों का संयोजन, विभिन्न प्रकार के सोल्डर मास्क रंग,और कई सतह खत्म विकल्प इन पीसीबी इंजीनियरों और डिजाइनरों इलेक्ट्रॉनिक डिवाइस लघुकरण और जटिलता की सीमाओं को आगे बढ़ाने की मांग के लिए एक आवश्यक विकल्प बनाता है.
हमारे एचडीआई किसी भी परत पीसीबी उन्नत उत्पाद अनुकूलन सेवाएं प्रदान परिष्कृत डिजाइन की आवश्यकताओं को पूरा करने के लिए। प्रतिबाधा नियंत्रण के साथ,हम अपने बहुपरत उच्च घनत्व मुद्रित सर्किट बोर्ड अनुप्रयोगों के लिए संकेत अखंडता सुनिश्चितहमारी तकनीक 0.1 मिमी के न्यूनतम छेद के आकार की अनुमति देती है, जो उच्च घनत्व वाले वायरिंग बोर्ड डिजाइन को सक्षम करती है जो एक कॉम्पैक्ट क्षेत्र में अधिक घटकों को समायोजित करती है।
हम मजबूतता और विश्वसनीयता के लिए उच्च गुणवत्ता वाली FR-4 सामग्री का उपयोग करते हैं, जो उच्च घनत्व वाले एकीकृत सर्किट इंटरकनेक्शन बोर्ड अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त है।हमारी गहन परीक्षण प्रक्रिया में उड़ान जांच परीक्षण और ई-परीक्षण दोनों शामिल हैं ताकि यह सुनिश्चित हो सके कि प्रत्येक पीसीबी हमारे सख्त गुणवत्ता मानकों को पूरा करे.
आधुनिक इलेक्ट्रॉनिक्स की मांगों को पूरा करने के लिए, हम न्यूनतम लाइन चौड़ाई/अंतर 3 मिलीलीटर/3 मिलीलीटर,पीसीबी डिजाइन में क्या संभव है की सीमाओं को आगे बढ़ाने और अधिक सर्किट जटिलता और वृद्धि हुई कार्यक्षमता के लिए अनुमति देता है.
हमारे एचडीआई किसी भी परत पीसीबी को उच्च घनत्व इंटरकनेक्ट तकनीक में नवीनतम के साथ डिज़ाइन किया गया है, जो हमारे ग्राहकों के लिए बेहतर विद्युत प्रदर्शन और विश्वसनीयता सुनिश्चित करता है।हम अपने उत्पादों के साथ आपकी पूर्ण संतुष्टि सुनिश्चित करने के लिए व्यापक तकनीकी सहायता और सेवाएं प्रदान करते हैं.
हमारे तकनीकी समर्थन में विस्तृत उत्पाद दस्तावेज शामिल हैं, जिसमें विनिर्देश, हैंडलिंग निर्देश और डिजाइन और असेंबली के लिए सर्वोत्तम प्रथाएं शामिल हैं।हम आपको सामान्य समस्याओं को जल्दी और कुशलता से हल करने में मदद करने के लिए FAQ और समस्या निवारण गाइड प्रदान करते हैं.
हम एचडीआई अनुप्रयोगों के लिए अपने पीसीबी लेआउट को अनुकूलित करने में आपकी सहायता करने के लिए पेशेवर डिजाइन सेवाएं प्रदान करते हैं। अनुभवी इंजीनियरों की हमारी टीम, प्लेसमेंट के माध्यम से, स्टैक-अप डिजाइन,और सामग्री चयन अपने HDI किसी भी परत पीसीबी के प्रदर्शन को अधिकतम करने के लिए.
आपके पीसीबी के दीर्घायु और प्रदर्शन को सुनिश्चित करने के लिए, हम विद्युत परीक्षण, प्रतिबाधा नियंत्रण परीक्षण और थर्मल विश्लेषण सहित व्यापक परीक्षण सेवाएं प्रदान करते हैं।हम आपकी विशिष्ट आवश्यकताओं को पूरा करने वाले परीक्षण मापदंडों को परिभाषित करने के लिए आपके साथ मिलकर काम करते हैं.
किसी भी तकनीकी पूछताछ या सहायता के लिए, हमारी ग्राहक सेवा टीम त्वरित और जानकार सहायता प्रदान करने के लिए उपलब्ध है।हम संसाधनों के साथ आप प्रदान करने के लिए प्रतिबद्ध हैं और मदद आप अपने एचडीआई किसी भी परत पीसीबी का अधिकतम लाभ लेने के लिए की जरूरत है.
अपनी पूछताछ सीधे हमें भेजें
