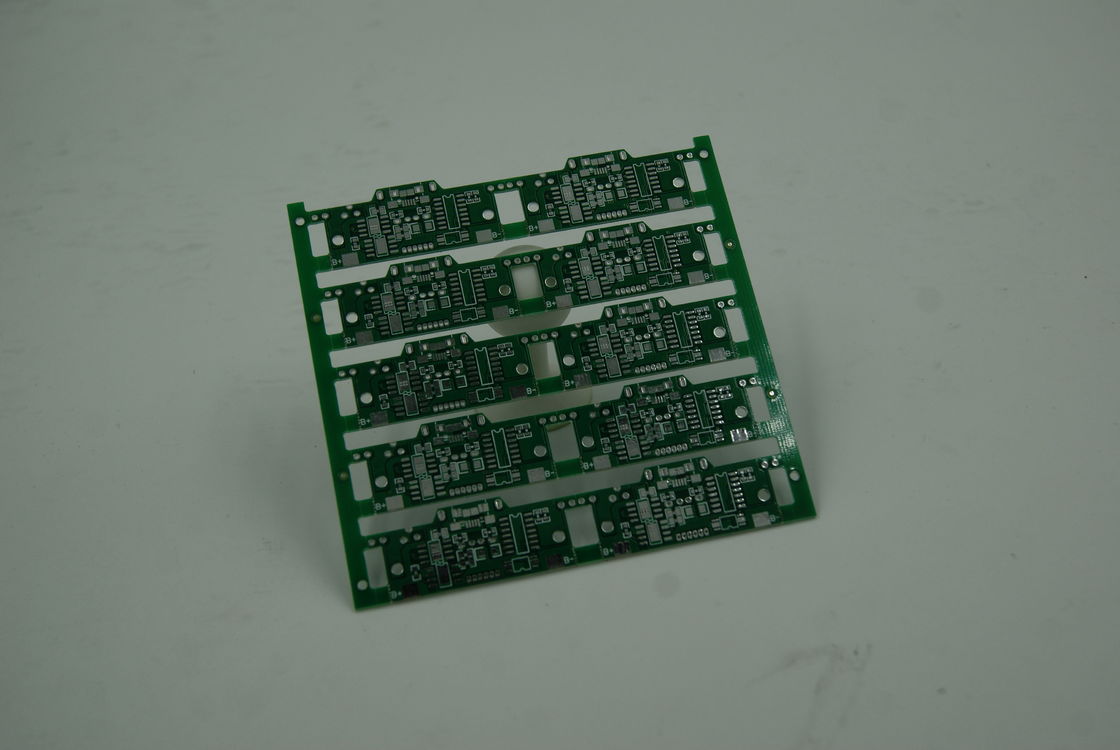

सफेद/काला/पीला दो तरफा एफआर-4 पीसीबी 3 एमएल कंडक्टर स्पेस के साथ
डबल साइड पीसीबी एक प्रीमियम क्वालिटी द्वि-परत पीसीबी है जिसे विभिन्न उच्च मांग वाले इलेक्ट्रॉनिक अनुप्रयोगों की जरूरतों को पूरा करने के लिए डिज़ाइन किया गया है।इस बोर्ड की विशेषता इसके दो प्रवाहकीय तांबे की परतों से है, जो एक सटीक सर्किट पैटर्न बनाने के लिए सावधानीपूर्वक उत्कीर्ण हैं, और जटिल सर्किट के लिए आवश्यक हैं जो एकतरफा पीसीबी के साथ प्राप्त नहीं किए जा सकते हैं। इस पीसीबी की दोतरफा प्रकृति,अक्सर एक डबल-प्लेटेड पीसीबी के रूप में जाना जाता है, इलेक्ट्रॉनिक घटकों के घने मार्ग के लिए अनुमति देता है, जिससे यह अधिक परिष्कृत इलेक्ट्रॉनिक उपकरणों के लिए एक आदर्श विकल्प बन जाता है।
इस उत्पाद की विशेषताओं में से एक 100% ई-परीक्षण, या विद्युत परीक्षण है, जो प्रत्येक बोर्ड से गुजरता है।इस कठोर गुणवत्ता आश्वासन प्रक्रिया सुनिश्चित करता है कि प्रत्येक डबल पक्षीय पीसीबी शॉर्ट्स से मुक्त है, खोलता है, और उन्हें बाहर भेजने से पहले उचित कार्यक्षमता सुनिश्चित करता है।ई-परीक्षण उन्नत उपकरणों के साथ किया जाता है जो विद्युत कनेक्टिविटी की जांच करते हैं और किसी भी संभावित दोषों की जांच करते हैं जो क्षेत्र में पीसीबी के प्रदर्शन को प्रभावित कर सकते हैं.
डबल साइड पीसीबी विभिन्न डिजाइन वरीयताओं और आवश्यकताओं के अनुरूप विभिन्न सिल्कस्क्रीन रंग विकल्पों के साथ आता है। ग्राहक सफेद, काले और पीले सिल्कस्क्रीन रंगों में से चुन सकते हैं।सिल्कस्क्रीन परत महत्वपूर्ण है क्योंकि इसमें मुद्रित जानकारी जैसे कि घटक लेबल होते हैं, परीक्षण बिंदु और अन्य चिह्न जो इलेक्ट्रॉनिक उपकरण की असेंबली, परीक्षण और रखरखाव के लिए अमूल्य हैं।
इसके अलावा, इस पीसीबी के लिए उपलब्ध मिलाप प्रतिरोध रंग हरा है, जो कि निरीक्षण की आसानी और तांबे के निशान और पैड के खिलाफ स्पष्ट विपरीत के कारण उद्योग मानक है।इस हरे रंग के सोल्डर मास्क बोर्ड के दोनों तरफ लागू किया जाता है, तांबे के निशानों को कैप्सूल करना और उन्हें ऑक्सीकरण, संक्षारण और घटकों की मिलाप प्रक्रियाओं के दौरान सोल्डर ब्रिजिंग के कारण शॉर्ट सर्किट से बचाना।
डबल साइड पीसीबी के लिए रंग विकल्प सोल्डर मास्क के साथ समाप्त नहीं होते हैं; ग्राहकों के पास बोर्ड के लिए हरे, नीले या पीले रंग का विकल्प होता है।यह चयन अनुकूलन की अनुमति देता है और अंतिम उत्पाद की सौंदर्य आवश्यकताओं से मेल खाने या कंपनी के ब्रांडिंग दिशानिर्देशों का अनुपालन करने के लिए चुना जा सकता है.
इस तरह के एक डबल पक्षीय पीसीबी का उपयोग करने के सबसे महत्वपूर्ण लाभों में से एक इसकी दो-परत विन्यास है।यह सेटअप घटकों के अधिक जटिल और घने मार्ग के लिए अनुमति देता है, जिससे बोर्ड के आकार को बढ़ाए बिना अधिक जटिल डिजाइन बनाना संभव हो जाता है।यह विशेष रूप से आधुनिक इलेक्ट्रॉनिक उपकरणों के लिए महत्वपूर्ण है जो कार्यक्षमता पर समझौता किए बिना कॉम्पैक्टता की आवश्यकता होती है.
बड़े आकार की आवश्यकता वाले अनुप्रयोगों के लिए, यह पीसीबी 1.5 मीटर तक की लंबाई में उपलब्ध है।5 एम डबल-साइड पीसीबी विकल्प विशेष रूप से औद्योगिक और वाणिज्यिक अनुप्रयोगों के लिए उपयोगी है जहां अतिरिक्त घटकों या अधिक व्यापक सर्किट को समायोजित करने के लिए बड़े बोर्ड आवश्यक हैंअपने आकार के बावजूद, ये लंबे बोर्ड उच्च गुणवत्ता वाले सिग्नल अखंडता और यांत्रिक शक्ति बनाए रखते हैं।
संक्षेप में, डबल साइड पीसीबी इलेक्ट्रॉनिक अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए एक बहुमुखी और मजबूत समाधान है।अनुकूलन योग्य सिल्कस्क्रीन और सोल्डर मास्क रंग, और बड़े आकार के बोर्डों की उपलब्धता, यह डिजाइनरों और इंजीनियरों के लिए एक विश्वसनीय विकल्प के रूप में खड़ा है जो एक डबल-प्लेटेड पीसीबी की तलाश में है जो प्रदर्शन और सौंदर्य की अपील दोनों के मामले में प्रदान करता है.
| नौवहन | डीएचएल, यूपीएस, ईएमएस, टीएनटी, फेडएक्स, एक्सप्रेस कूरियर, समुद्री परिवहन |
| विशेषता | 100% ई-परीक्षण |
| मिन होल दीया | 0.075 मिमी |
| कच्चा माल | FR- 4 |
| तांबे का भार | 1-6 औंस |
| कीवर्ड | दो परत पीसीबी |
| परतें | दोगुना |
| सतह खत्म | HASL, ENIG, इमर्शन टिन, इमर्शन सिल्वर, गोल्ड फिंगर, ओएसपी |
| कंडक्टर स्थान | 3 मिली |
| सिल्कस्क्रीन रंग | सफेद, काला, पीला |
डबल लेयर पीसीबी आधुनिक इलेक्ट्रॉनिक्स में एक आवश्यक घटक है, जो विभिन्न अनुप्रयोगों के लिए एक मजबूत मंच प्रदान करता है। इस प्रकार के पीसीबी को डबल साइड पीसीबी के रूप में भी जाना जाता है,प्रवाहकीय तांबे की दो परतें हैं, 1 से 6 औंस तक के वजन के साथ, विभिन्न वर्तमान आवश्यकताओं को समायोजित करने के लिए लचीले डिजाइन विकल्पों की अनुमति देता है।FR-4 का उपयोग कच्चे माल के रूप में यह सुनिश्चित करता है कि पीसीबी में मजबूत यांत्रिक शक्ति हो, अच्छा गर्मी प्रतिरोध, और उत्कृष्ट इन्सुलेशन गुणों, यह तापमान और संचालन की स्थितियों की एक विस्तृत श्रृंखला के लिए उपयुक्त बनाने।
0.075 मिमी के न्यूनतम छेद व्यास (मिन होल व्यास) के साथ, डबल साइड पीसीबी उन अनुप्रयोगों के लिए सटीकता और विश्वसनीयता प्रदान करता है जिनके लिए तंग सहिष्णुता के साथ जटिल डिजाइन की आवश्यकता होती है।ये छोटे वायस उच्च घनत्व घटक प्लेसमेंट के लिए आदर्श हैं, जो कॉम्पैक्ट और जटिल इलेक्ट्रॉनिक उपकरणों के लिए महत्वपूर्ण है।और पीला आसानी से पहचान और सौंदर्य अनुकूलन के लिए अनुमति देता है, विभिन्न उत्पादों की दृश्य आवश्यकताओं के अनुरूप।
1.5 मीटर दो तरफा पीसीबी विशेष रूप से उन परिदृश्यों में फायदेमंद है जहां सर्किट जटिलता के मध्यवर्ती स्तर की आवश्यकता होती है,जो एकतरफा पीसीबी के साथ प्राप्त नहीं किया जा सकता है लेकिन अभी तक बहुपरत बोर्ड के घनत्व की आवश्यकता नहीं हैयह संतुलन ट्विन लेयर पीसीबी को उपभोक्ता इलेक्ट्रॉनिक्स, औद्योगिक नियंत्रण और बिजली आपूर्ति के लिए एक उत्कृष्ट विकल्प बनाता है, जहां अंतरिक्ष अक्सर प्रीमियम पर होता है,लेकिन कार्यक्षमता से समझौता नहीं किया जा सकता.
डबल साइड पीसीबी के लिए विशिष्ट अनुप्रयोग अवसरों में एलईडी प्रकाश व्यवस्थाओं का निर्माण शामिल है, जहां दोहरी परतों का उपयोग शक्ति को प्रभावी ढंग से वितरित करने और थर्मल भारों को प्रबंधित करने के लिए किया जा सकता है।मोटर वाहन इलेक्ट्रॉनिक्स में, FR-4 सामग्री की स्थायित्व और गर्मी प्रतिरोध हुड के नीचे अनुप्रयोगों जैसे इंजन नियंत्रण इकाइयों के लिए महत्वपूर्ण हैं।चिकित्सा उद्योग को भी महत्वपूर्ण नैदानिक और उपचार उपकरण में इन पीसीबी की सटीकता और विश्वसनीयता से लाभ होता है, जहां निरंतर प्रदर्शन सर्वोपरि है।
इसके अलावा, संचार उपकरण, कंप्यूटर और विभिन्न हैंडहेल्ड डिवाइस एक अपेक्षाकृत पतली प्रोफ़ाइल बनाए रखते हुए कई घटकों का समर्थन करने की क्षमता के लिए ट्विन लेयर पीसीबी का उपयोग करते हैं।दो तरफा पीसीबी की बहुमुखी प्रतिभा और विश्वसनीयता इसे आधुनिक इलेक्ट्रॉनिक डिजाइन का एक अनिवार्य हिस्सा बनाती है, जहां अंतिम उत्पाद की सफलता के लिए दक्षता, स्थायित्व और प्रदर्शन महत्वपूर्ण हैं।
हमारे प्रधान मंत्रीउत्पाद अनुकूलन सेवाएंउच्च गुणवत्ता सुनिश्चित करने के लिए, अपने डबल पक्षीय पीसीबी जरूरतों को पूरादोतरफा सर्किट बोर्डप्रत्येक बोर्ड आपके विनिर्देशों के अनुरूप है।दो परतें, एक कॉम्पैक्ट रूप में जटिल और बहुमुखी सर्किट का वादा करता है।
जब विश्वसनीयता की बात आती है, तो हमारेदोतरफा मुद्रित बोर्डसे गुजरता है100% ई-परीक्षणदोषरहित कार्यक्षमता सुनिश्चित करने के लिए।विसर्जन सोना, लंबे समय तक चलने वाले प्रदर्शन के लिए उत्कृष्ट चालकता और ऑक्सीकरण प्रतिरोध प्रदान करता है।
रंगों के एक पैलेट में उपलब्ध जैसेहरा, नीला और पीला, हमारे बोर्ड सौंदर्य लचीलापन के साथ-साथ तकनीकी सटीकता प्रदान करते हैं।1.5m दोतरफा पीसीबीविकल्प यह सुनिश्चित करता है कि आपकादो परत पीसीबीआवश्यकताओं को विस्तार और गुणवत्ता के लिए अधिकतम ध्यान के साथ पूरा किया जाता है।
हमारे डबल साइड पीसीबी उत्पाद को विभिन्न अनुप्रयोगों के लिए विश्वसनीय और कुशल सर्किट कनेक्टिविटी प्रदान करने के लिए डिज़ाइन किया गया है।हम यह सुनिश्चित करने के लिए प्रतिबद्ध हैं कि हमारे ग्राहकों को उनके उत्पादों के लिए सर्वोत्तम तकनीकी सहायता और सेवाएं प्राप्त हों।हमारे समर्थन में विस्तृत उत्पाद प्रलेखन, अक्सर पूछे जाने वाले प्रश्नों के साथ एक ऑनलाइन ज्ञान का आधार और समस्या निवारण गाइड शामिल हैं जो आपको किसी भी समस्या को हल करने में मदद करते हैं।
हमारी तकनीकी सहायता टीम को लेआउट और डिजाइन से लेकर विनिर्माण और परीक्षण तक, डबल साइड पीसीबी के सभी पहलुओं को संभालने में अनुभव है।हम पीसीबी असेंबली के लिए सर्वोत्तम प्रथाओं पर मार्गदर्शन और दीर्घायु और प्रदर्शन सुनिश्चित करने के लिए अपने पीसीबी के रखरखाव के लिए सुझाव प्रदान करते हैं.
प्रतिक्रियाशील समर्थन के अतिरिक्त, हम आपके पीसीबी को अपने इच्छित वातावरण में इष्टतम प्रदर्शन सुनिश्चित करने के लिए डिजाइन समीक्षा और थर्मल विश्लेषण जैसी सक्रिय सेवाएं भी प्रदान करते हैं।हमारा लक्ष्य आप अपने डबल पक्षीय पीसीबी की कार्यक्षमता को अधिकतम करने में मदद करना है, संभावित डाउनटाइम को कम करें और अपने इलेक्ट्रॉनिक सिस्टम की समग्र दक्षता बढ़ाएं।
यदि आपको प्रदान किए गए संसाधनों से परे सहायता की आवश्यकता है, तो हम यहां मदद करने के लिए हैं। कृपया आगे के समर्थन के लिए उपयुक्त ग्राहक सेवा चैनलों के माध्यम से संपर्क करें।हमारी समर्पित टीम किसी भी तकनीकी प्रश्नों या चुनौतियों के साथ सहायता करने के लिए उपलब्ध है आप अपने डबल पक्षीय पीसीबी उत्पाद के साथ सामना कर सकते हैं.
