डबल-साइड पीसीबी, जिसमें केवल 3 मिलीलीटर का कंडक्टर स्पेस है, इलेक्ट्रॉनिक्स अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए एक उन्नत समाधान है।यह दो तरफा सर्किट बोर्ड उच्च परिशुद्धता की आवश्यकताओं को पूरा करने के लिए सावधानीपूर्वक बनाया गया है, यह सुनिश्चित करने के लिए कि यहां तक कि सबसे जटिल सर्किट आसानी से समायोजित किया जा सकता है।प्रदर्शन पर समझौता किए बिना जटिल सर्किट का समर्थन कर सकते हैं जो overlength पीसीबी के लिए मांग बढ़ी हैहमारा उत्पाद इस विकास का प्रमाण है, जो बेजोड़ विश्वसनीयता और दक्षता प्रदान करता है।

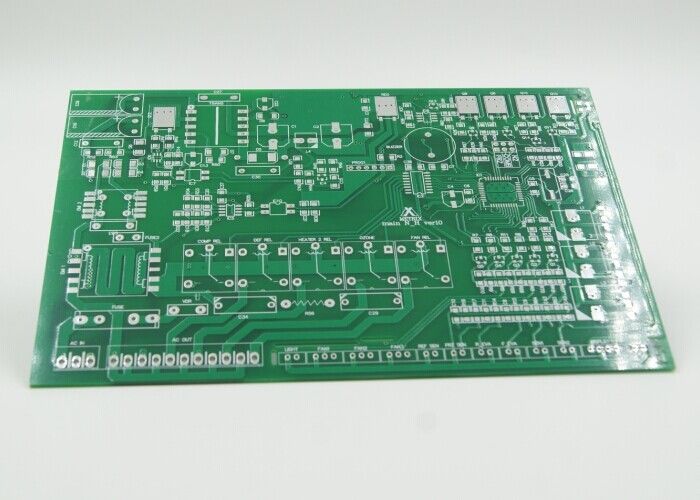

इस डबल-साइड प्रिंटेड बोर्ड की सबसे उल्लेखनीय विशेषताओं में से एक इसका सोल्डर प्रतिरोधी रंग है।चमकीला हरा रंग न केवल मिलाप के जोड़ों और मार्गों की आसान निरीक्षण के लिए एक स्पष्ट विपरीत प्रदान करता है, बल्कि ऑक्सीकरण और जंग के खिलाफ एक सुरक्षात्मक परत के रूप में भी कार्य करता हैयह विशेषता विशेष रूप से कठोर वातावरण के संपर्क में आने वाले बोर्डों या लंबे समय तक उपयोग में आने वाले बोर्डों के लिए महत्वपूर्ण है। हरे रंग का मिलाप प्रतिरोध गुणवत्ता और स्थायित्व का संकेत है।सर्किट्री की सुरक्षा और पीसीबी की दीर्घायु सुनिश्चित करना.
सतह उपचार पीसीबी के प्रदर्शन में एक महत्वपूर्ण कारक है, और हमारे डबल-साइड पीसीबी कोई अपवाद नहीं है।यह एक इमर्शन गोल्ड सतह उपचार के साथ आता है जो उत्कृष्ट चालकता और पहनने के लिए प्रतिरोध प्रदान करता हैयह उपचार एक सपाट सतह प्रदान करने की अपनी क्षमता के लिए जाना जाता है जो ठीक पिच घटकों के लिए या बार-बार असेंबली और असेंबली की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श है।विसर्जन स्वर्ण उपचार भी पीसीबी के विद्युत प्रदर्शन को बढ़ाता है, उच्च आवृत्ति या उच्च गति अनुप्रयोगों के लिए इसे पसंदीदा विकल्प बनाते हैं।
एक पीसीबी की सतह खत्म इसकी soldability और ऑक्सीकरण के खिलाफ सुरक्षा को काफी प्रभावित कर सकते हैं। हमारे उत्पाद HASL (हॉट एयर Solder Leveling),ENIG (इलेक्ट्रोलेस निकेल इमर्शन गोल्ड), इमर्शन टिन, इमर्शन सिल्वर, गोल्ड फिंगर और ओएसपी (ऑर्गेनिक सोल्डरेबिलिटी कंजर्वेटिव) । ये विकल्प विभिन्न असेंबली और प्रदर्शन आवश्यकताओं को पूरा करने के लिए बहुमुखी प्रतिभा प्रदान करते हैं।एचएएसएल एक व्यापक रूप से उपयोग की जाने वाली सतह फिनिश है जो एक अच्छी सोल्डरेबल सतह प्रदान करती है और लागत प्रभावी हैएनआईजी बेहतर सतह समतलता प्रदान करता है और ठीक-पीच तकनीक के लिए उत्कृष्ट है, जबकि इमर्शन टिन और इमर्शन सिल्वर समतल सतह आवश्यकताओं के लिए आदर्श हैं।गोल्ड फिंगर फिनिश आमतौर पर बार-बार सम्मिलन के लिए पीसीबी के कनेक्टिंग किनारों पर प्रयोग किया जाता है, और ओएसपी एक सतह खत्म है जो उन लोगों के लिए बहुत अच्छा है जो सीसा मुक्त समाधान की तलाश में हैं।
1.6 मिमी की मानक पीसीबी मोटाई के साथ, यह डबल-साइड पीसीबी ताकत और लचीलापन के बीच सही संतुलन बनाता है।यह मोटाई उद्योग मानक है और इसकी यांत्रिक मजबूती और विधानसभा प्रक्रिया के दौरान हैंडलिंग में आसानी के लिए पसंदीदा हैयह घटकों के लिए एक ठोस आधार प्रदान करने के लिए पर्याप्त मोटी है जबकि कुशल थर्मल प्रबंधन और विद्युत प्रदर्शन की अनुमति देने के लिए पर्याप्त पतला है।उपभोक्ता इलेक्ट्रॉनिक्स में प्रयोग किया जाता है या नहीं, ऑटोमोबाइल अनुप्रयोगों, या औद्योगिक उपकरणों, 1.6 मिमी मोटाई सुनिश्चित करता है कि बोर्ड कार्यक्षमता का त्याग किए बिना रोजमर्रा के उपयोग की कठोरता का सामना कर सकता है।
संक्षेप में, 3 मिलीलीटर के कंडक्टर स्पेस के साथ डबल-साइड पीसीबी एक बेहतर उत्पाद है जो उन्नत सुविधाओं को मजबूत निर्माण के साथ जोड़ती है।विभिन्न सतह उपचार विकल्प, और सतह खत्म की एक श्रृंखला इसे विभिन्न अनुप्रयोगों और वातावरण के लिए अनुकूलन योग्य बनाता है। 1.6 मिमी मोटाई स्थायित्व और प्रदर्शन सुनिश्चित करती है,यह दोनों मानक और overlength पीसीबी आवश्यकताओं के लिए एक जाने के लिए विकल्प बना रहा है. चाहे जटिल बहु-घटक इकट्ठा या सरल सर्किट के लिए, इस दो तरफा सर्किट बोर्ड को लगातार, उच्च गुणवत्ता वाले परिणाम देने के लिए इंजीनियर किया गया है जिस पर हमारे ग्राहक भरोसा कर सकते हैं।
| पैरामीटर | विवरण |
|---|---|
| परतें | दोगुना |
| सतह उपचार | विसर्जन सोना |
| कीवर्ड | दो परत पीसीबी |
| कंडक्टर स्थान | 3 मिलियन |
| सिल्कस्क्रीन | सफेद, काला, पीला |
| कच्चा माल | FR-4 |
| सोल्डर प्रतिरोधी रंग | हरी |
| सतह खत्म | HASL, ENIG, इमर्शन टिन, इमर्शन सिल्वर, गोल्ड फिंगर, ओएसपी |
| रंग | हरा, नीला, पीला |
| सिल्कस्क्रीन रंग | सफेद, काला, पीला |
डबल साइड पीसीबी, जिसे डबल साइड पीसीबी के रूप में भी जाना जाता है, इलेक्ट्रॉनिक घटकों को जोड़ने में इसकी बहुमुखी प्रतिभा और दक्षता के कारण विभिन्न इलेक्ट्रॉनिक अनुप्रयोगों में एक आवश्यक घटक बन गया है।एक मानक पीसीबी मोटाई के साथ 1.6 मिमी, यह विभिन्न विधानसभा परिदृश्यों में स्थायित्व और दृढ़ता सुनिश्चित करता है। इस पीसीबी के लिए उपलब्ध सिल्कस्क्रीन रंग विकल्पों में सफेद, काला और पीला शामिल हैं,जो न केवल घटकों के स्थान के लिए स्पष्ट अंकन प्रदान करते हैं, बल्कि विभिन्न डिजाइन सौंदर्यशास्त्र और आवश्यकताओं के अनुरूप अनुकूलन विकल्प भी प्रदान करते हैं.
1.5 मीटर के दो तरफा पीसीबी की एक प्रमुख विशेषता इसकी 100% ई-टेस्ट गारंटी है, जो यह सुनिश्चित करती है कि प्रत्येक पीसीबी को भेजने से पहले विद्युत प्रदर्शन के लिए कठोर परीक्षण किया जाता है।गुणवत्ता नियंत्रण का यह स्तर उन अनुप्रयोगों के लिए महत्वपूर्ण है जहां विश्वसनीयता और सुरक्षा सर्वोपरि हैइन डबल-प्लेटेड पीसीबी के निर्माण में प्रयुक्त कच्चा माल एफआर-4 है, जो एक प्रसिद्ध और व्यापक रूप से प्रयुक्त लौ retardant सब्सट्रेट है जो उत्कृष्ट यांत्रिक शक्ति, थर्मल स्थिरता प्रदान करता है,और विद्युत इन्सुलेशन.
अपने मजबूत निर्माण और विश्वसनीय प्रदर्शन को देखते हुए, डबल साइड पीसीबी कई परिदृश्यों में अपना अनुप्रयोग पाता है।यह आम तौर पर औद्योगिक नियंत्रण के निर्माण में प्रयोग किया जाता है जहां दो तरफा डिजाइन एक जटिल अभी तक कॉम्पैक्ट सर्किट के लिए अनुमति देता है जो एक छोटे पदचिह्न के भीतर कई कार्यों को संभाल सकता हैइस प्रकार का पीसीबी ऑटोमोबाइल इलेक्ट्रॉनिक्स में भी प्रचलित है।जहां FR-4 सामग्री की स्थायित्व और कठोर ई-परीक्षण वाहन इलेक्ट्रॉनिक्स के कठिन परिस्थितियों में दीर्घकालिक विश्वसनीयता सुनिश्चित करते हैं.
उपभोक्ता इलेक्ट्रॉनिक्स एक और क्षेत्र है जहां ये दो-परत पीसीबी चमकते हैं।एक पतली प्रोफ़ाइल बनाए रखते हुए आवश्यक कनेक्टिविटी प्रदान करने में 5 मीटर का दो तरफा पीसीबी सहायक है।इसके अतिरिक्त, चिकित्सा उपकरणों के क्षेत्र में, जहां सटीकता और विश्वसनीयता पर कोई बातचीत नहीं होती है,डबल-प्लेटेड पीसीबी को उनके लगातार प्रदर्शन और सख्त गुणवत्ता मानकों का पालन करने के लिए अत्यधिक मूल्यवान माना जाता है.
संक्षेप में, डबल साइड पीसीबी अपनी 1.6 मिमी की मोटाई, विभिन्न प्रकार के सिल्कस्क्रीन रंगों और 100% ई-टेस्ट की गारंटी के साथ, कई अनुप्रयोगों के लिए उपयुक्त एक बहुमुखी उत्पाद है।ऑटोमोबाइल से लेकर उपभोक्ता इलेक्ट्रॉनिक्स तक, औद्योगिक नियंत्रण, और चिकित्सा उपकरण, इन पीसीबी की गुणवत्ता और विश्वसनीयता उन्हें आज के इलेक्ट्रॉनिक उत्पाद परिदृश्य में एक अपरिहार्य घटक बनाती है।
हमारी डबल साइड पीसीबी, जिसे ट्विन लेयर पीसीबी या टू-साइड सर्किट बोर्ड के रूप में भी जाना जाता है, आपकी विशिष्ट आवश्यकताओं को पूरा करने के लिए उत्पाद अनुकूलन सेवाओं की एक श्रृंखला प्रदान करता है।हमारे द्वि-परत पीसीबी के लिए मानक Solder प्रतिरोध रंग हरा हैहम सिल्कस्क्रीन कलर के विकल्प प्रदान करते हैं, जो सफेद, काले और पीले रंग में उपलब्ध है, जिससे आपके पीसीबी पर स्पष्ट और पठनीय अंकन की अनुमति मिलती है।
जटिल डिजाइनों को समायोजित करने के लिए, हम सटीकता और उच्च घनत्व घटक प्लेसमेंट के लिए 3 मिलियन के कंडक्टर स्पेस की पेशकश करते हैं। हमारे डबल साइड पीसीबी विभिन्न सतह खत्म विकल्पों के साथ आते हैं,एचएएसएल सहित, एनआईजी, इमर्शन टिन, इमर्शन सिल्वर, गोल्ड फिंगर और ओएसपी, प्रत्येक विभिन्न अनुप्रयोगों के अनुरूप अद्वितीय लाभ प्रदान करता है।
मानक ग्रीन सोल्डर रेसिस्टेंट कलर के अलावा, हम अन्य रंगों में भी अनुकूलन प्रदान करते हैं जैसे नीला और पीला,आप बेहतर सौंदर्यशास्त्र या पहचान उद्देश्यों के लिए अपने जुड़वां परत पीसीबी की उपस्थिति को निजीकृत करने के लिए स्वतंत्रता दे.
हमारे डबल साइड पीसीबी उत्पाद को हमारे उत्पाद के साथ आपकी पूर्ण संतुष्टि और सफलता सुनिश्चित करने के लिए व्यापक तकनीकी सहायता और सेवाओं द्वारा समर्थित है।अनुभवी इंजीनियरों और तकनीकी सहायता विशेषज्ञों की हमारी टीम आप हमारे डबल पक्षीय पीसीबी के उपयोग के दौरान सामना कर सकते हैं किसी भी प्रश्न या मुद्दों के साथ सहायता करने के लिए उपलब्ध हैं.
हम निम्नलिखित सहित कई सेवाएं प्रदान करते हैं, लेकिन इन तक सीमित नहीं हैंः
विनिर्माण दक्षता और विश्वसनीयता के लिए अपने पीसीबी लेआउट को अनुकूलित करने में मदद करने के लिए डिजाइन सहायता।
विस्तृत दस्तावेज और गाइड जो हमारे डबल साइड पीसीबी के लिए विनिर्देशों, सामग्री डेटा और हैंडलिंग प्रक्रियाओं को कवर करते हैं।
हमारे उत्पाद के उपयोग के दौरान उत्पन्न होने वाली किसी भी प्रदर्शन समस्या को संबोधित करने और हल करने के लिए तकनीकी समस्या निवारण।
आपके डबल साइड पीसीबी के दीर्घायु और स्थायित्व को सुनिश्चित करने के लिए पीसीबी असेंबली, मिलाप और परीक्षण के लिए सर्वोत्तम प्रथाओं पर सिफारिशें।
किसी फर्मवेयर या सॉफ्टवेयर एकीकरण के साथ सहायता जो आपके उत्पाद या प्रणाली के भीतर आपके डबल साइड पीसीबी के संचालन के लिए आवश्यक हो सकती है।
हम किसी भी डाउनटाइम को कम करने के लिए त्वरित और प्रभावी समर्थन प्रदान करने के लिए प्रतिबद्ध हैं और यह सुनिश्चित करने के लिए कि आपकी परियोजना की समय सीमा पूरी हो। चाहे आप डिजाइन चरण में हों, उत्पादन चरण,या पोस्ट प्रोडक्शन समर्थन, हमारी टीम हर कदम पर आवश्यक सहायता प्रदान करने के लिए यहां है।
कृपया ध्यान दें कि हमारे उत्पाद समर्थन में उपयोगकर्ता की त्रुटि या गलत हैंडलिंग के कारण क्षतिग्रस्त पीसीबी की भौतिक मरम्मत या प्रतिस्थापन शामिल नहीं है।हम भविष्य में इस तरह के मुद्दों को रोकने के लिए मार्गदर्शन प्रदान कर सकते हैं और मरम्मत के विकल्पों की व्यवहार्यता का आकलन करने में मदद कर सकते हैं.
अधिक सहायता के लिए, कृपया हमारे ऑनलाइन संसाधनों का संदर्भ लें या अपनी सुविधा के अनुसार हमारी तकनीकी सहायता टीम से संपर्क करें।हम यह सुनिश्चित करने के लिए समर्पित हैं कि हमारे डबल साइड पीसीबी उत्पाद के साथ आपका अनुभव सकारात्मक हो और उत्पाद आपकी तकनीकी आवश्यकताओं और अपेक्षाओं को पूरा करे.
