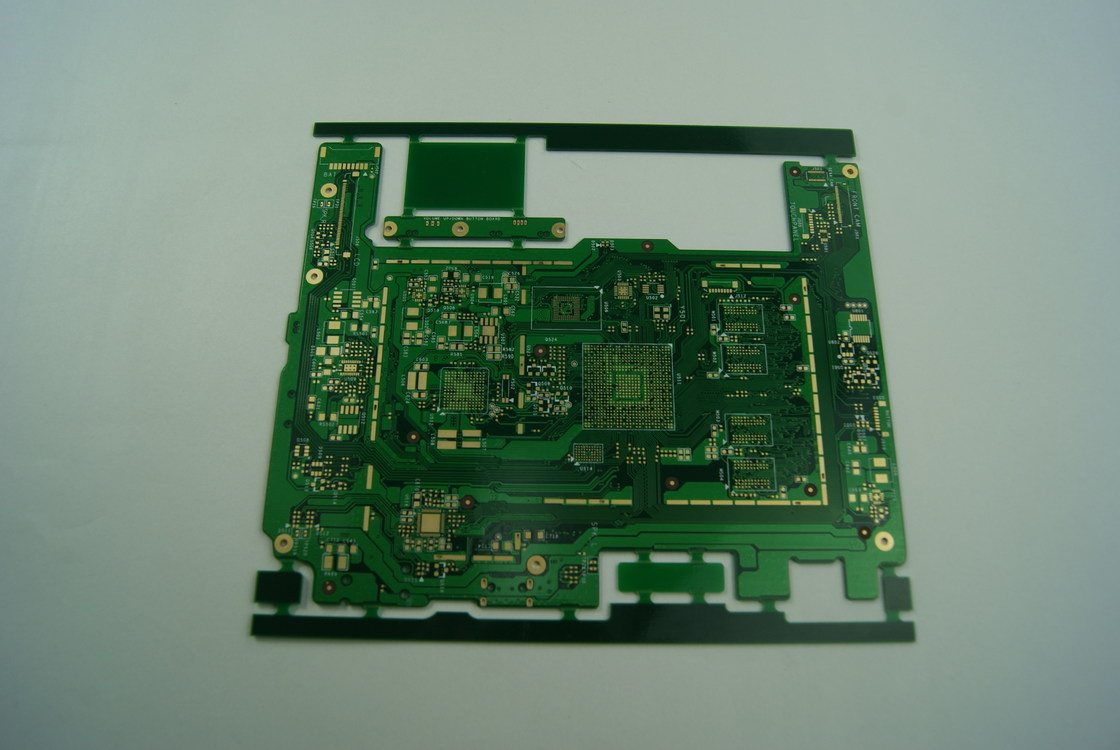

कस्टम मल्टीलेयर पीसीबी बोर्ड एसएमटी 12ओज़ कॉपर वेट 4-22 लेयर सर्किट पैनल
मल्टीलेयर पीसीबी बोर्ड कई इलेक्ट्रॉनिक उपकरणों और अनुप्रयोगों के केंद्र में एक अत्यधिक परिष्कृत और बहुमुखी घटक है। इसका निर्माण स्थायित्व, चालकता और लघुकरण पर ध्यान केंद्रित करते हुए, आधुनिक तकनीक की कठोर आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया है। यह उत्पाद विशेष रूप से 0.2 मिमी से 6.0 मिमी तक की मोटाई की अपनी सीमा के लिए उल्लेखनीय है, जो विभिन्न अनुप्रयोगों और असेंबली की जरूरतों के लिए विकल्प प्रदान करता है। सटीकता के साथ तैयार किया गया, पीसीबी यह सुनिश्चित करता है कि इलेक्ट्रॉनिक उपकरण मज़बूती से और कुशलता से प्रदर्शन करें।
मल्टीलेयर पीसीबी बोर्ड की उत्कृष्ट विशेषताओं में से एक सरफेस माउंट टेक्नोलॉजी (एसएमटी) का समावेश है। यह तकनीक बोर्ड को प्रदर्शन से समझौता किए बिना एक कॉम्पैक्ट स्थान में कई घटकों को समायोजित करने में सक्षम बनाने में महत्वपूर्ण है। एसएमटी विद्युत कनेक्टिविटी को बढ़ाता है और बोर्ड के आधुनिक डिजाइन और वर्तमान और भविष्य की इलेक्ट्रॉनिक आवश्यकताओं के अनुकूल होने का प्रमाण है।
4 से 22 परतों तक भिन्न होने वाली संरचना के साथ, मल्टीलेयर पीसीबी बोर्ड जटिल सर्किट डिजाइनों के लिए उपयुक्त है जिसके लिए सर्किट की कई परतों की आवश्यकता होती है। यह लेयरिंग सिस्टम ही मल्टीलेयर प्रिंटेड बोर्ड को उसका नाम और उसकी उल्लेखनीय कार्यक्षमता देता है। कई परतों को एक इकाई बनाने के लिए कुशलतापूर्वक एक साथ लेमिनेट किया जाता है, जो मजबूती और बेहतर विद्युत गुण दोनों प्रदान करता है। यह डिजाइन में अधिक लचीलापन भी प्रदान करता है, यह सुनिश्चित करता है कि 10 लेयर्स पीसीबी, और अन्य कॉन्फ़िगरेशन, उन्नत इलेक्ट्रॉनिक सिस्टम के लिए आवश्यक जटिल सर्किटरी को समायोजित कर सकें।
सटीकता मल्टीलेयर पीसीबी बोर्ड का एक प्रमुख गुण है, और यह उस सटीकता में परिलक्षित होता है जिसके साथ छोटे छेद ड्रिल किए जाते हैं। 0.2 मिमी के न्यूनतम छेद आकार के साथ, बोर्ड लघु घटकों में नवीनतम का समर्थन कर सकता है, उत्कृष्ट कनेक्टिविटी प्रदान करता है और सिग्नल हानि के जोखिम को कम करता है। विवरण का यह उच्च स्तर सुनिश्चित करता है कि मल्टीलेयर प्रिंटेड बोर्ड उच्च-घनत्व डिजाइनों की मांगों को पूरा कर सके, जो आज के इलेक्ट्रॉनिक उपकरणों में तेजी से प्रचलित हैं।
पैकेजिंग भंडारण और परिवहन के दौरान मल्टीलेयर पीसीबी बोर्ड की अखंडता को बनाए रखने का एक अनिवार्य पहलू है। इसीलिए प्रत्येक बोर्ड को वैक्यूम पैक किया जाता है और फिर एक मजबूत कार्टन बॉक्स के अंदर रखा जाता है। पैकिंग की यह विधि न केवल बोर्ड को नमी और धूल जैसे पर्यावरणीय कारकों से बचाती है, बल्कि यह भी सुनिश्चित करती है कि यह अंतिम उपयोगकर्ता तक पहुंचने तक अपनी मूल स्थिति में बना रहे। कार्टन बॉक्स के साथ वैक्यूम पैकिंग इस उत्पाद की यात्रा के हर पहलू में जाने वाली देखभाल और विस्तार पर ध्यान देने का प्रमाण है, निर्माण से लेकर डिलीवरी तक।
कुल मिलाकर, मल्टीलेयर पीसीबी बोर्ड प्रिंटेड सर्किट बोर्ड तकनीक का एक शिखर है, जो बेजोड़ बहुमुखी प्रतिभा और विश्वसनीयता प्रदान करता है। इसकी विभिन्न मोटाई विभिन्न डिजाइन विशिष्टताओं को पूरा करती है, जबकि सरफेस माउंट टेक्नोलॉजी को अपनाने से यह सुनिश्चित होता है कि यह सबसे उन्नत इलेक्ट्रॉनिक घटकों के साथ संगत है। 4 से 22 परतों की सीमा डिजाइनरों के लिए विकल्पों का एक व्यापक स्पेक्ट्रम प्रदान करती है, यह सुनिश्चित करती है कि चाहे वह 10 लेयर्स पीसीबी हो या कोई अन्य कॉन्फ़िगरेशन, हर जरूरत के लिए एक मल्टीलेयर प्रिंटेड बोर्ड उपयुक्त है। छोटे छेद आकारों द्वारा उदाहरणित विस्तार पर सावधानीपूर्वक ध्यान, इस पीसीबी को किसी भी उच्च-तकनीकी अनुप्रयोग के लिए एक शीर्ष-स्तरीय विकल्प के रूप में स्थापित करता है। अंत में, विचारशील पैकेजिंग यह सुनिश्चित करती है कि प्रत्येक बोर्ड सही स्थिति में पहुंचे, जो अगली पीढ़ी के इलेक्ट्रॉनिक नवाचारों की नींव बनने के लिए तैयार है।
| विशेषता | विवरण |
|---|---|
| सेवा | वन-स्टॉप सेवा OEM |
| विशेष आवश्यकताएं | मल्टीक्लास प्रतिबाधा |
| सतह | HASL, इमर्शन गोल्ड, इमर्शन टिन, इमर्शन सिल्वर, गोल्ड फिंगर, OSP |
| न्यूनतम छेद आकार | 0.2 मिमी |
| कॉपर मोटाई | 0.5 औंस - 6 औंस |
| पैकिंग | कार्टन बॉक्स के साथ वैक्यूम पैकिंग |
| परतों की संख्या | 4-32 परतें |
| सरफेस माउंट टेक्नोलॉजी | हाँ |
| आकार | / |
| अधिकतम पैनल आकार | 600 मिमी * 1200 मिमी |
मल्टीलेयर पीसीबी, 0.5 औंस से 6 औंस तक की कॉपर मोटाई की अपनी सीमा के साथ, आधुनिक इलेक्ट्रॉनिक्स में एक आवश्यक घटक है जिसके लिए जटिल सर्किटरी के लिए कई परतों की आवश्यकता होती है। 4 से 22 परतों तक कॉन्फ़िगर करने की क्षमता के साथ, ये पीसीबी विभिन्न अनुप्रयोगों के लिए बहुत अधिक लचीलापन और जटिलता प्रदान करते हैं। 12 लेयर्स पीसीबी और 20 लेयर्स पीसीबी विशेष रूप से उच्च-प्रदर्शन और स्थान-बाधित इलेक्ट्रॉनिक असेंबली में उनके उपयोग के लिए उल्लेखनीय हैं, जहां कॉम्पैक्ट फॉर्म फैक्टर को बनाए रखते हुए विद्युत आवश्यकताओं को पूरा करने के लिए सर्किट की कई परतों की आवश्यकता होती है।
मल्टीलेयर पीसीबी के लिए प्रमुख परिदृश्यों में से एक कंप्यूटिंग के क्षेत्र में है। हाई-एंड सर्वर, डेटा प्रोसेसिंग यूनिट और परिष्कृत राउटर और स्विच अक्सर हाई-स्पीड सिग्नल और कई कार्यों को संभालने के लिए 12 लेयर्स पीसीबी या 20 लेयर्स पीसीबी का उपयोग करते हैं। ये मल्टीलेयर बोर्ड विश्वसनीय, हाई-स्पीड डेटा संचार के लिए आवश्यक घटकों की घनी व्यवस्था और सिग्नल पथों के जटिल रूटिंग को समायोजित कर सकते हैं।
दूरसंचार के क्षेत्र में, मल्टीलेयर पीसीबी अपरिहार्य हैं। उनका उपयोग एंटेना, बेस स्टेशनों और अन्य संचार हार्डवेयर के डिजाइन में किया जाता है जिन्हें कुशलतापूर्वक और उच्च आवृत्तियों पर संचालित करने के लिए कई सिग्नल परतों की आवश्यकता होती है। न्यूनतम छेद आकार का तंग नियंत्रण, जो 0.2 मिमी जितना छोटा हो सकता है, और 0.2 मिमी से 6.0 मिमी की मोटाई सीमा, सटीक प्रतिबाधा नियंत्रण और सिग्नल अखंडता की अनुमति देती है, जो स्पष्ट संचार चैनलों को बनाए रखने के लिए महत्वपूर्ण है।
चिकित्सा उपकरण एक और अनुप्रयोग है जहां मल्टीलेयर पीसीबी महत्वपूर्ण हैं, खासकर जब सटीक और विश्वसनीय प्रदर्शन अनिवार्य हो। डायग्नोस्टिक उपकरण, इमेजिंग सिस्टम और पोर्टेबल चिकित्सा उपकरण अक्सर उन्नत चिकित्सा तकनीक के लिए आवश्यक जटिल सर्किटरी का त्याग किए बिना आवश्यक कॉम्पैक्टनेस प्राप्त करने के लिए 12 लेयर्स पीसीबी को शामिल करते हैं।
एयरोस्पेस और रक्षा उद्योग भी अपने परिष्कृत इलेक्ट्रॉनिक सिस्टम के लिए मल्टीलेयर पीसीबी पर बहुत अधिक निर्भर करते हैं। इन अनुप्रयोगों में, पीसीबी की स्थायित्व और विश्वसनीयता अत्यंत महत्वपूर्ण है। 20 लेयर्स पीसीबी का उपयोग, उनके मजबूत निर्माण और चरम वातावरण का सामना करने की क्षमता के साथ, उन्हें अंतरिक्ष यान, उपग्रह प्रणालियों और रक्षा हार्डवेयर के लिए आदर्श बनाता है जिन्हें सबसे अधिक मांग वाली परिस्थितियों में संचालित करना चाहिए।
सभी मल्टीलेयर पीसीबी, परतों की संख्या की परवाह किए बिना, यह सुनिश्चित करने के लिए कार्टन बॉक्स के साथ वैक्यूम पैकिंग में सुरक्षित रूप से पैक किए जाते हैं कि वे अपने अनुप्रयोग स्थलों पर मूल स्थिति में पहुंचें। पैकेजिंग यह सुनिश्चित करती है कि पीसीबी शिपिंग और हैंडलिंग के दौरान नमी, धूल और यांत्रिक क्षति से सुरक्षित रहें, जो अन्यथा उनके प्रदर्शन से समझौता कर सकती हैं।
संक्षेप में, मल्टीलेयर पीसीबी की बहुमुखी और मजबूत प्रकृति, उनकी अनुकूलन योग्य परतों, सटीक छेद आकारों और मोटाई की एक श्रृंखला के साथ, उन्हें विभिन्न उद्योगों में अनुप्रयोगों की एक विशाल श्रृंखला के लिए उपयुक्त बनाती है। चाहे वह चिकित्सा प्रौद्योगिकी में उपयोग किए जाने वाले 12 लेयर्स पीसीबी के लिए हो या एयरोस्पेस और रक्षा में 20 लेयर्स पीसीबी के लिए, मल्टीलेयर पीसीबी परिष्कृत इलेक्ट्रॉनिक सिस्टम के विकास में एक मूलभूत घटक के रूप में खड़ा है।
हमारी उत्पाद अनुकूलन सेवाएं मल्टीलेयर पीसीबी बोर्ड के लिए विभिन्न प्रकार की विशिष्टताओं को पूरा करती हैं, जिसमें 10 लेयर्स पीसीबी, 12 लेयर्स पीसीबी और 16 लेयर्स पीसीबी शामिल हैं। हम आपके प्रोजेक्ट के अद्वितीय आयामों को फिट करने के लिए 600 मिमी * 1200 मिमी के अधिकतम पैनल आकार को समायोजित करते हैं।
उपलब्ध सतह फिनिश विकल्पों में HASL, इमर्शन गोल्ड, इमर्शन टिन, इमर्शन सिल्वर, गोल्ड फिंगर और OSP शामिल हैं, जो आपके पीसीबी की विश्वसनीयता और दीर्घायु सुनिश्चित करते हैं। इसके अतिरिक्त, हम मल्टीक्लास प्रतिबाधा जैसी विशेष आवश्यकताओं को पूरा करने में विशेषज्ञ हैं ताकि जटिल अनुप्रयोगों में आपके पीसीबी के प्रदर्शन की गारंटी दी जा सके।
हमारे पीसीबी को 0.2 मिमी से 6.0 मिमी तक की मोटाई में अनुकूलित किया जा सकता है, जिससे विभिन्न उद्योगों में बहुमुखी अनुप्रयोग की अनुमति मिलती है। इसके अलावा, हम आपकी सुविधा के लिए डिजाइन से लेकर डिलीवरी तक की प्रक्रिया को सुव्यवस्थित करते हुए एक व्यापक वन-स्टॉप सर्विस OEM समाधान प्रदान करते हैं।
हमारा मल्टीलेयर पीसीबी बोर्ड सटीकता के साथ डिजाइन किया गया है और गुणवत्ता और विश्वसनीयता के उच्चतम मानकों को पूरा करने के लिए तैयार किया गया है। हम समझते हैं कि तकनीकी समस्याएं उत्पन्न हो सकती हैं, और इसीलिए हम व्यापक उत्पाद तकनीकी सहायता और सेवाएं प्रदान करते हैं। हमारे समर्थन में विस्तृत उत्पाद प्रलेखन, हमारी वेबसाइट पर एक मजबूत FAQ अनुभाग और हमारे ऑनलाइन मंच तक पहुंच शामिल है जहां आप प्रश्न पूछ सकते हैं और अन्य मल्टीलेयर पीसीबी बोर्ड उपयोगकर्ताओं के साथ अंतर्दृष्टि साझा कर सकते हैं।
इसके अतिरिक्त, हम सामान्य समस्याओं को हल करने में आपकी सहायता के लिए समस्या निवारण गाइड प्रदान करते हैं जो हमारे पीसीबी बोर्ड के उपयोग के दौरान हो सकती हैं। अधिक जटिल मुद्दों के लिए, हमारे अनुभवी तकनीकी सहायता इंजीनियरों की टीम मार्गदर्शन और सहायता प्रदान करने के लिए उपलब्ध है। हम यह सुनिश्चित करने के लिए अपने समर्थन संसाधनों को लगातार अपडेट करते हैं कि आपके पास नवीनतम जानकारी और समाधान तक पहुंच हो।
ग्राहक संतुष्टि के प्रति हमारी प्रतिबद्धता में हमारे मल्टीलेयर पीसीबी बोर्ड के आपके उपयोग को अनुकूलित करने में मदद करने के लिए डिजाइन समीक्षा, सिग्नल अखंडता विश्लेषण और थर्मल प्रोफाइलिंग जैसी सेवाएं प्रदान करना भी शामिल है। हमारा लक्ष्य यह सुनिश्चित करना है कि हमारे उत्पाद आपकी अपेक्षाओं को पूरा करें बल्कि उनसे आगे निकल जाएं।
कृपया ध्यान दें कि जबकि हम व्यापक समर्थन और सेवा संसाधन प्रदान करने का प्रयास करते हैं, प्रत्यक्ष तकनीकी सहायता सेवा घंटों और उपलब्धता के अधीन हो सकती है। हम ग्राहकों को उनकी पूछताछ के त्वरित समाधान के लिए सभी उपलब्ध ऑनलाइन संसाधनों का उपयोग करने के लिए प्रोत्साहित करते हैं।
