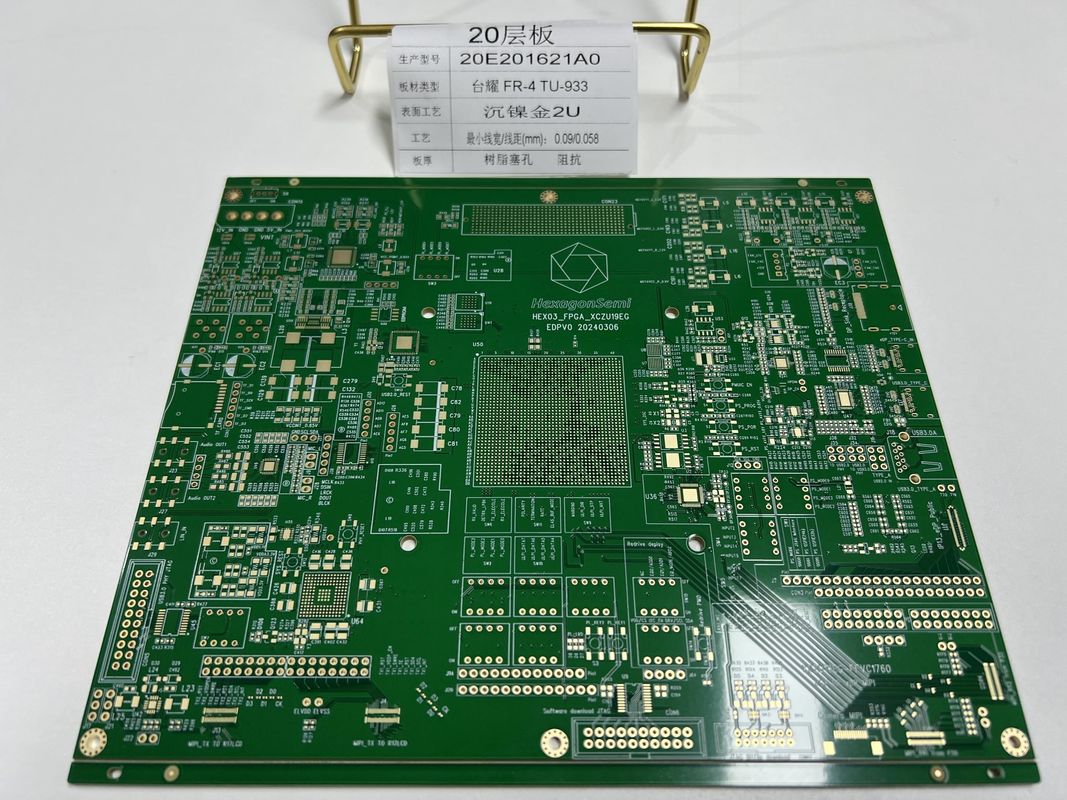

बहु-समूह प्रतिबाधा नियंत्रण के साथ 20 परतों HDI पीसीबी बोर्ड
एचडीआई पीसीबी बोर्ड एक उन्नत तकनीकी उत्पाद है जो प्रिंटेड सर्किट बोर्ड (पीसीबी) डिजाइन में सबसे अभिनव समाधानों में से एक है।कॉम्पैक्ट लेकिन उच्च प्रदर्शन वाले इलेक्ट्रॉनिक उपकरणों की बढ़ती मांग को पूरा करनाएचडीआई (High-Density Interconnector) एक ऐसी तकनीक है जो अधिक घनी लाइनों और रिक्तियों के साथ अधिक घनी पैक की गई बोर्ड की अनुमति देती है।और उच्च कनेक्शन पैड घनत्वयह उच्च घनत्व तकनीक विशेष रूप से एचडी एसडीआई कन्वर्टर्स जैसे अनुप्रयोगों के लिए फायदेमंद है, जिन्हें कॉम्पैक्ट पदचिह्न के भीतर विश्वसनीय उच्च गति संकेत संचरण की आवश्यकता होती है।
हमारे एचडीआई पीसीबी बोर्ड को 0.4-3.2 मिमी की मोटाई के साथ सावधानीपूर्वक इंजीनियर किया गया है, जो पतले, पोर्टेबल उपकरणों से लेकर अधिक मजबूत, उच्च-शक्ति वाले इलेक्ट्रॉनिक्स तक विभिन्न अनुप्रयोग आवश्यकताओं को समायोजित करता है।मोटाई में बहुमुखी प्रतिभा यह भी सुनिश्चित करता है कि हमारे बोर्डों आवास और संलग्नक की एक सरणी में फिट करने के लिए अनुकूलित किया जा सकता है, उन्हें उच्च गति पीसीबी बोर्ड अनुप्रयोगों की एक भीड़ के लिए उपयुक्त बना रहा है। डिजाइन में अनुकूलन क्षमता 0.15 मिमी के न्यूनतम आकार के साथ छेद ड्रिल करने की हमारी क्षमता द्वारा और अधिक बढ़ाया जाता है,सबसे छोटे घटकों के लिए उच्च स्तर की सटीकता और विश्वसनीयता प्राप्त करना संभव बनाना.
हमारे एचडीआई पीसीबी बोर्ड का आयाम अनुपात 10 है:1, जो बोर्ड की मोटाई के ड्रिल किए गए छेद के व्यास के अनुपात को दर्शाता है। यह एक महत्वपूर्ण पैरामीटर है क्योंकि यह वायस की प्लेटिंग गुणवत्ता को प्रभावित करता है। 10 का पहलू अनुपातः1 उच्च गुणवत्ता मानकों के प्रति हमारी प्रतिबद्धता का संकेत है, यह सुनिश्चित करता है कि सबसे छोटे माध्यमों के साथ भी, प्लेटिंग सुसंगत और विश्वसनीय है,जो उच्च गति और उच्च आवृत्ति अनुप्रयोगों में HDI प्रिंटेड सर्किट बोर्ड की कार्यक्षमता के लिए सर्वोपरि है.
गुणवत्ता आश्वासन हमारे उत्पाद की विश्वसनीयता की आधारशिला है। हम व्यापक परीक्षण विधियों का उपयोग करते हैं, जिसमें 100% ई-टेस्टिंग और एक्स-रे निरीक्षण शामिल हैं,हमारे द्वारा निर्मित प्रत्येक एचडीआई पीसीबी बोर्ड की अखंडता और कार्यक्षमता को मान्य करने के लिए. ई-परीक्षण शॉर्ट्स की जांच करता है, खोलता है और सुनिश्चित करता है कि विद्युत प्रदर्शन निर्दिष्ट आवश्यकताओं को पूरा करता है। बोर्ड की आंतरिक संरचनाओं को सत्यापित करने के लिए एक्स-रे निरीक्षण का उपयोग किया जाता है,जैसे कि परतों के संरेखण और पंजीकरण, और माध्यमों की गुणवत्ता, जो एचडीआई बोर्डों के लिए विशेष रूप से महत्वपूर्ण है जहां संरचनाएं केवल ऑप्टिकल साधनों से मूल्यांकन करने के लिए बहुत छोटी हैं।ये कठोर परीक्षण प्रोटोकॉल सुनिश्चित करते हैं कि प्रत्येक बोर्ड सही ढंग से और लगातार काम करता है, हमारे ग्राहकों को मन की शांति प्रदान करता है कि उनका उत्पाद उच्चतम मानकों के अनुसार प्रदर्शन करेगा।
हमारे एचडीआई पीसीबी बोर्डों के लिए उपयोग की जाने वाली कच्ची सामग्री FR4 IT180 है, जो उच्च गुणवत्ता वाली, लौ प्रतिरोधी लेमिनेट है जो अपने उत्कृष्ट विद्युत गुणों, यांत्रिक शक्ति और थर्मल प्रतिरोध के लिए जानी जाती है।IT180 सामग्री विशेष रूप से उच्च प्रदर्शन अनुप्रयोगों के लिए डिज़ाइन की गई है जहां दीर्घकालिक विश्वसनीयता और स्थिरता महत्वपूर्ण हैयह सामग्री विशेष रूप से उच्च गति पीसीबी बोर्डों के लिए उपयुक्त है क्योंकि इसमें एक कम डाइलेक्ट्रिक स्थिर और एक कम अपव्यय कारक है।जो संकेत हानि को कम करता है और उच्च आवृत्तियों पर बेहतर संकेत अखंडता का समर्थन करता हैयह इसे एचडी एसडीआई कन्वर्टर्स जैसे उत्पादों के लिए एक आदर्श विकल्प बनाता है, जहां सिग्नल निष्ठा बनाए रखना अत्यंत महत्वपूर्ण है।
संक्षेप में, हमारे एचडीआई पीसीबी बोर्ड उन्नत इलेक्ट्रॉनिक अनुप्रयोगों के लिए एक अत्याधुनिक समाधान है जो उच्च घनत्व, सटीकता और विश्वसनीयता की मांग करते हैं।4-3.2 मिमी, न्यूनतम छेद का आकार 0.15 मिमी, पहलू अनुपात 10:1, और 100% ई-टेस्टिंग और एक्स-रे निरीक्षण सहित मजबूत परीक्षण प्रोटोकॉल, यह उत्पाद बाजार में बाहर खड़ा है। उच्च ग्रेड FR4 IT180 कच्चे माल का उपयोग करके निर्मित,यह असाधारण प्रदर्शन सुनिश्चित करता है, विशेष रूप से उच्च गति वातावरण में. चाहे HD SDI कन्वर्टर्स या किसी अन्य उच्च गति पीसीबी बोर्ड अनुप्रयोगों के लिए,हमारे HDI प्रिंटेड सर्किट बोर्ड सबसे अधिक मांग इलेक्ट्रॉनिक डिजाइन के लिए आवश्यक गुणवत्ता और विश्वसनीयता प्रदान करते हैं.
| पैरामीटर | विनिर्देश |
|---|---|
| विशेष आवश्यकताएं | दीपक की सोकेट |
| प्रमुख शब्द | उच्च घनत्व इंटरकनेक्टर |
| न्यूनतम छेद का आकार | 0.15 मिमी |
| परीक्षण | 100% ई-परीक्षण, एक्स-रे |
| विशेष अनुरोध | आधा छेद, 0.25 मिमी बीजीए |
| मोटाई | 0.4-3.2 मिमी |
| मिन ट्रेस | 3/3मिलियन |
| पीसीबी नाम | 4L 1+N+1 HDI बोर्ड |
| पहलू अनुपात | 10:1 |
| परतों की संख्या | 4-20 परतें |
एचडीआई (उच्च घनत्व इंटरकनेक्ट) पीसीबी बोर्ड एक उन्नत प्रकार का प्रिंटेड सर्किट बोर्ड (पीसीबी) है जो अपनी उच्च घनत्व विशेषताओं के लिए जाना जाता है, जिसमें बारीक रेखाएं और रिक्त स्थान शामिल हैं,छोटे वायस और कैप्चर पैड, और पारंपरिक पीसीबी की तुलना में कनेक्शन पैड घनत्व अधिक है।ये बोर्ड उच्च गति पीसीबी अनुप्रयोगों में आवश्यक जटिल और बहु-परत डिजाइन का समर्थन करने में सक्षम हैं.
लेजर ड्रिलिंग तकनीक के माध्यम से प्राप्त 0.1 मिमी के एक छोटे से छेद के आकार की विशेषता, इन एचडीआई पीसीबी बोर्डों को इलेक्ट्रॉनिक घटक लघुकरण में नवीनतम समायोजित करने के लिए डिज़ाइन किया गया है।उच्च घनत्व मॉडल बोर्ड डिजाइन के लिए अभिन्न हैं कि माइक्रो-vias बनाने के लिए सटीक ड्रिलिंग के इस स्तर आवश्यक है, छोटे, अधिक कुशल और तेजी से काम करने वाले उपकरणों की ओर प्रवृत्ति का समर्थन करता है।
आधे छेद और 0.25 मिमी बीजीए (बॉल ग्रिड एरे) पिच के लिए विशेष अनुरोध उच्च गति पीसीबी में प्रयुक्त उन्नत पैकेजिंग प्रौद्योगिकियों के लिए बोर्ड की उपयुक्तता को रेखांकित करता है।आधा छेद तकनीक किनारे कनेक्शन और इंटरफेस बनाने के लिए विशेष रूप से फायदेमंद है, जबकि तंग बीजीए पिच एक अधिक कॉम्पैक्ट, उच्च प्रदर्शन इंटरकनेक्ट समाधान सुनिश्चित करती है, जो उच्च गति डेटा प्रसंस्करण अनुप्रयोगों में महत्वपूर्ण है।
0.4-3.2 मिमी की मोटाई के साथ, ये एचडीआई पीसीबी बोर्ड यांत्रिक शक्ति और बोर्ड प्रोफाइल के संदर्भ में बहुमुखी प्रतिभा प्रदान करते हैं, जिससे वे उत्पाद अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त होते हैं।FR4 IT180 का उपयोग कच्चे माल के रूप में बोर्डों को उच्च ताप प्रतिरोध और यांत्रिक स्थिरता प्रदान करता है, जो परिचालन तनाव के तहत उच्च गति पीसीबी की अखंडता और विश्वसनीयता बनाए रखने में महत्वपूर्ण हैं।
एचडीआई पीसीबी बोर्ड की विशेषताएं इसे विभिन्न अवसरों और परिदृश्यों के लिए एक आदर्श विकल्प बनाती हैं। कंप्यूटिंग के क्षेत्र में, वे लैपटॉप, टैबलेट,और सर्वर जहां उच्च गति और घनत्व कुशल डेटा प्रसंस्करण और हस्तांतरण के लिए सर्वोपरि हैंदूरसंचार क्षेत्र में, इन बोर्डों को राउटर, स्विच और बेस स्टेशनों में पाया जाता है जिन्हें उच्च गति संकेत संचरण की आवश्यकता होती है। उपभोक्ता इलेक्ट्रॉनिक्स में, उनका उपयोग स्मार्टफोन में किया जाता है,कैमरा, और गेमिंग कंसोल, जहां स्थान प्रीमियम है और उच्च गति डेटा प्रसंस्करण आवश्यक है। इसके अतिरिक्त, चिकित्सा उपकरण और एयरोस्पेस इलेक्ट्रॉनिक्स, जो उच्च विश्वसनीयता और सटीकता की आवश्यकता है,महत्वपूर्ण अनुप्रयोगों के लिए एचडीआई पीसीबी बोर्ड का भी उपयोग करें.
संक्षेप में, एचडीआई पीसीबी बोर्ड आधुनिक हाई-स्पीड इलेक्ट्रॉनिक उपकरणों के विकास में एक आधारशिला है। इसके डिजाइन विनिर्देशों में कई परतें, ठीक छेद का आकार,अर्ध-छेद और बीजीए पिच के लिए विशेष अनुरोध, साथ ही FR4 IT180 सामग्री का उपयोग करके एक मजबूत मोटाई रेंज, इलेक्ट्रॉनिक्स उद्योग में एक अपरिहार्य घटक बनाते हैं।एचडीआई पीसीबी बोर्ड नवाचार के केंद्र में है, उच्च गति प्रौद्योगिकी के भविष्य को चला रहा है।
पीसीबी नामः4L 1+N+1 एचडीआई बोर्ड - ऐसे अनुप्रयोगों के लिए आदर्श है जिनके लिए एकउच्च घनत्व इंटरकनेक्टरएचडी एसडीआई कनवर्टर सिस्टम के लिए उपयुक्त उन्नत क्षमताओं के साथ।उच्च घनत्व वाला पीसीबीजटिल इलेक्ट्रॉनिक्स के लिए डिज़ाइन किया गया है जो सटीक प्रतिबाधा नियंत्रण और उच्च गति संकेत संचरण की आवश्यकता है।
प्रतिबाधा नियंत्रण:हाँ - लगातार विद्युत प्रदर्शन सुनिश्चित करने के लिए सख्त मानकों के साथ इंजीनियर, इस बोर्ड उच्च गति अनुप्रयोगों के लिए एकदम सही है, यह अपने के लिए एक विश्वसनीय विकल्प बनानेउच्च गति पीसीबीजरूरतें।
विशेष आवश्यकताएं:लैंप सोकेट - एक लैंप सोकेट सुविधा शामिल करने के लिए अनुकूलित, विशेष प्रकाश व्यवस्था या प्रकाश स्रोत की आवश्यकता है कि घटकों के साथ निर्बाध एकीकरण सुनिश्चित करता है।
कच्चा माल:FR4 IT180 - उच्च घनत्व वाले सर्किट डिजाइनों के लिए इष्टतम थर्मल धीरज और यांत्रिक शक्ति प्रदान करने के लिए उच्च गुणवत्ता वाले FR4 IT180 सब्सट्रेट सामग्री का उपयोग करके निर्मित।
एचडीआई पीसीबी बोर्ड उत्पाद का समर्थन हमारे उपयोगकर्ताओं के लिए सर्वोत्तम संभव अनुभव सुनिश्चित करने के लिए डिज़ाइन किए गए तकनीकी सहायता और सेवाओं की एक व्यापक श्रृंखला द्वारा किया जाता है। हमारी सहायता सेवाओं में शामिल हैंः
तकनीकी प्रलेखनःउत्पाद की समझ, स्थापना और संचालन में सहायता के लिए विस्तृत उत्पाद मैनुअल, तकनीकी गाइड और विनिर्देशों तक पहुंच।
ऑनलाइन ज्ञान का आधारःएचडीआई पीसीबी बोर्ड के लिए अक्सर पूछे जाने वाले प्रश्नों, समस्या निवारण युक्तियों और सर्वोत्तम प्रथाओं का एक संसाधन संपन्न ऑनलाइन भंडार, आपकी सुविधा के लिए 24/7 उपलब्ध है।
फर्मवेयर अद्यतनःफर्मवेयर के लिए नियमित अद्यतन कार्यक्षमता में सुधार करने के लिए, नई सुविधाओं को जोड़ने, और किसी भी ज्ञात मुद्दों को हल करने के लिए।
उत्पाद प्रशिक्षण:उपयोगकर्ताओं को अपने एचडीआई पीसीबी बोर्ड का अधिकतम लाभ उठाने के लिए व्यापक प्रशिक्षण सत्र, बुनियादी संचालन से लेकर उन्नत सुविधाओं तक सब कुछ शामिल करते हैं।
तकनीकी सहायता:तकनीकी विशेषज्ञों की हमारी टीम तक पहुंच जो विभिन्न चैनलों के माध्यम से मार्गदर्शन और समस्या-समाधान सहायता प्रदान कर सकते हैं।
मरम्मत सेवाएं:यदि आपके एचडीआई पीसीबी बोर्ड को मरम्मत की आवश्यकता है, तो हम आपके उत्पाद को इष्टतम स्थिति में वापस लाने के लिए कुशल और विश्वसनीय सेवा प्रदान करते हैं।
भागों का प्रतिस्थापन:हम आपके एचडीआई पीसीबी बोर्ड के प्रदर्शन और स्थायित्व को सुनिश्चित करने के लिए मूल भागों की एक पूरी श्रृंखला प्रदान करते हैं।
हमारी प्रतिबद्धता यह सुनिश्चित करने के लिए कि आपका एचडीआई पीसीबी बोर्ड विश्वसनीय रूप से संचालित हो और आपकी आवश्यकताओं को पूरा करे, आपको उच्चतम स्तर का समर्थन प्रदान करना है।आगे की सहायता के लिए या हमारी तकनीकी सहायता सेवाओं तक पहुँचने के लिए, कृपया अपने उत्पाद प्रलेखन के साथ दिए गए विशिष्ट संपर्क विधियों का संदर्भ लें।
