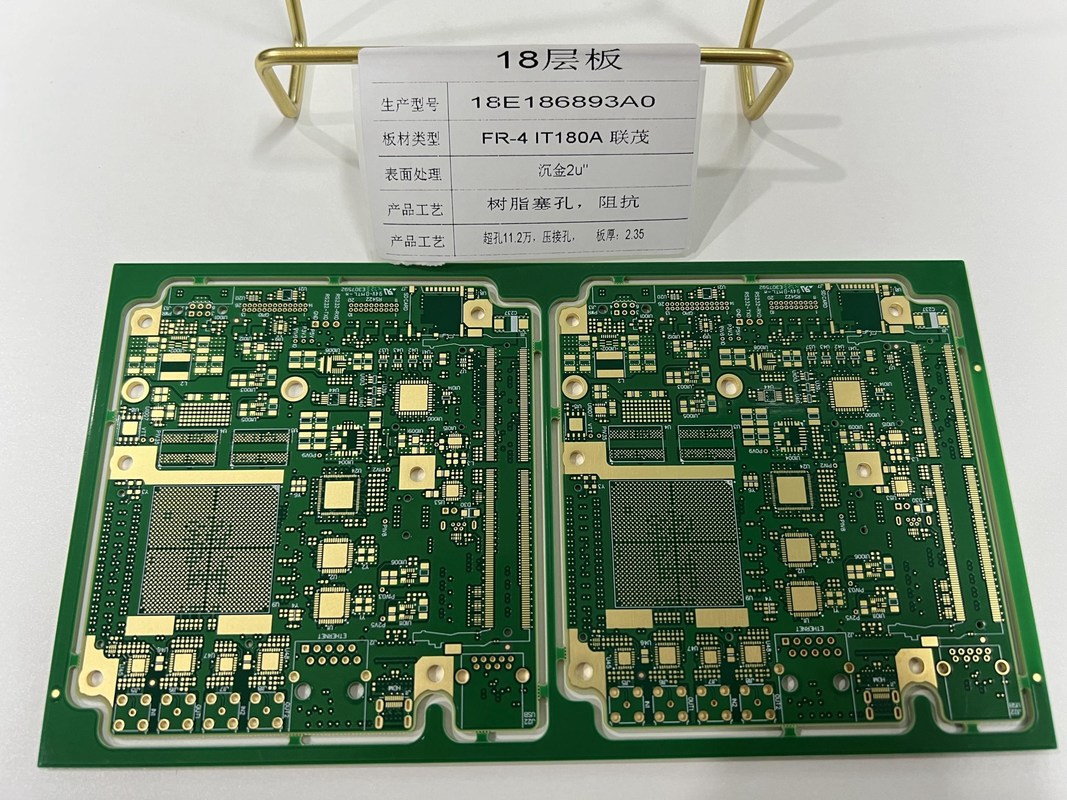

FR4 IT180 18Layers 3+N+3 एचडीआई बोर्ड के साथ क्रिम छेद 3/3Mil निशान एक्स रे परीक्षण किया
4L 1+N+1 HDI बोर्ड उच्च घनत्व इंटरकनेक्ट (HDI) प्रौद्योगिकी का शिखर है,उच्च प्रदर्शन इलेक्ट्रॉनिक अनुप्रयोगों के लिए सावधानीपूर्वक इंजीनियर जो एक कॉम्पैक्ट और कुशल डिजाइन की आवश्यकता हैजैसे-जैसे अधिक परिष्कृत इलेक्ट्रॉनिक उपकरणों की मांग बढ़ती जा रही है,उन्नत पीसीबी की आवश्यकता है जो गुणवत्ता या प्रदर्शन पर समझौता किए बिना इन जटिलताओं को समायोजित कर सकती है।हमारे एचडीआई पीसीबी बोर्ड को इन कठोर मानकों को पूरा करने के लिए तैयार किया गया है, जो पीसीबी डिजाइन और विनिर्माण में अग्रणी समाधान प्रदान करता है।
न्यूनतम निशान स्थान और 3/3 मिलीमीटर की चौड़ाई के साथ, 4L 1+N+1 एचडीआई बोर्ड उच्च घनत्व वाले सर्किट के लिए आवश्यक ठीक रेखा प्रौद्योगिकी प्रदान करते हैं।यह क्षमता आधुनिक अनुप्रयोगों जैसे एचडी एसडीआई कन्वर्टर्स के लिए आवश्यक हैउच्च-परिभाषा वीडियो प्रसारण के लिए सटीक संकेत अखंडता की आवश्यकता होती है। विवरण पर सावधानीपूर्वक ध्यान यह सुनिश्चित करता है कि प्रत्येक संकेत पथ को सबसे स्पष्ट संकेत गुणवत्ता के लिए अनुकूलित किया जाए,यह एचडी एसडीआई कनवर्टर अनुप्रयोगों के लिए एक आदर्श विकल्प है जहां सटीकता सर्वोपरि है.
बोर्ड का प्रतिबाधा नियंत्रण इसकी श्रेष्ठ डिजाइन का प्रमाण है, यह सुनिश्चित करता है कि प्रवाहकीय मार्गों का विद्युत प्रतिबाधा पूरे पीसीबी में सुसंगत हो।यह विशेषता उच्च गति सर्किट के लिए महत्वपूर्ण है, जैसे कि डीडीआर 4 पीसीबी डिजाइनों में पाए जाते हैं, जहां डीडीआर 4 मेमोरी मॉड्यूल के उच्च गति संचालन के लिए सिग्नल अखंडता बनाए रखना आवश्यक है। प्रतिबाधा को नियंत्रित करके,4L 1+N+1 HDI बोर्ड सिग्नल प्रतिबिंब और समय देरी को काफी कम करते हैं, जो उच्च गति डिजिटल अनुप्रयोगों में महत्वपूर्ण मापदंड हैं।
10 के प्रभावशाली पहलू अनुपात के साथः1, यह बोर्ड पीसीबी की मोटाई के सापेक्ष बहुत छोटे छेद के माध्यम से समर्थन करने में सक्षम है। यह उच्च पहलू अनुपात बोर्ड की उन्नत क्षमताओं का एक स्पष्ट संकेतक है,अधिक जटिल रूटिंग और एक कॉम्पैक्ट स्थान में अतिरिक्त सुविधाओं को शामिल करने की अनुमति देता हैयह विशेष रूप से डीडीआर4 पीसीबी अनुप्रयोगों के लिए फायदेमंद है, जहां स्थान प्रीमियम पर है और पीसीबी अचल संपत्ति का कुशल उपयोग आवश्यक है।
पीसीबी की मोटाई की सीमा काफी बहुमुखी है, जो 0.4 से 3.2 मिमी तक फैली हुई है। बोर्ड मोटाई में यह लचीलापन पतले,पोर्टेबल उपकरणों को अधिक मजबूत प्रणालियों में जो एक मजबूत पीसीबी की आवश्यकता हो सकती है. चाहे वह एक चिकना HD SDI कनवर्टर है कि एक पतली प्रोफ़ाइल या एक उच्च अंत DDR4 पीसीबी संरचनात्मक अखंडता की आवश्यकता की मांग के लिए है,हमारे एचडीआई बोर्ड विभिन्न मोटाई आवश्यकताओं में इष्टतम प्रदर्शन प्रदान करने के लिए बनाया गया है.
4 एल 1+एन+1 एचडीआई बोर्ड न केवल उन्नत इंजीनियरिंग का प्रमाण हैं बल्कि गुणवत्ता और विश्वसनीयता के प्रति प्रतिबद्धता का प्रतीक भी हैं।प्रत्येक बोर्ड को कठोर परीक्षण और गुणवत्ता नियंत्रण उपायों के अधीन किया जाता है ताकि यह सुनिश्चित किया जा सके कि यह उच्चतम मानकों के अनुसार कार्य करता हैइन बोर्डों में एचडीआई प्रौद्योगिकी का एकीकरण उन्हें किसी भी अनुप्रयोग के लिए एक उत्कृष्ट विकल्प बनाता है जिसके लिए उच्च घनत्व वाले पैकेजिंग की आवश्यकता होती है, जैसे एचडी एसडीआई कन्वर्टर्स,जो प्रसारण और फिल्म उद्योग का अभिन्न अंग हैं.
निष्कर्ष के रूप में, 4L 1+N+1 HDI बोर्ड किसी भी उच्च तकनीक अनुप्रयोग के लिए एक अत्याधुनिक समाधान है जिसके लिए कॉम्पैक्ट डिजाइन, उच्च प्रदर्शन और विश्वसनीयता की आवश्यकता होती है।क्या आप एक HD SDI कनवर्टर डिजाइन कर रहे हैं, एक डीडीआर 4 पीसीबी, या किसी अन्य उन्नत इलेक्ट्रॉनिक प्रणाली, इन HDI पीसीबी बोर्डों अपनी अपेक्षाओं से अधिक करने के लिए इंजीनियर कर रहे हैं और अद्वितीय प्रदर्शन प्रदान करते हैं। उनके सटीक प्रतिबाधा नियंत्रण के साथ,उच्च आयाम अनुपात, और बहुमुखी मोटाई रेंज, ये बोर्ड पीसीबी प्रौद्योगिकी के अत्याधुनिक का प्रतिनिधित्व करते हैं, इलेक्ट्रॉनिक नवाचारों की अगली पीढ़ी को सशक्त बनाने के लिए तैयार हैं।
| तकनीकी पैरामीटर | विनिर्देश |
|---|---|
| बोर्ड परत | 6-32L |
| प्रतिबाधा नियंत्रण | हाँ |
| विशेष आवश्यकताएं | दीपक की सोकेट |
| मिन ट्रेस | 3/3मिलियन |
| परतों की संख्या | 4-20 परतें |
| पहलू अनुपात | 10:1 |
| छेद का आकार | 0.1 मिमी लेजर ड्रिल |
| विशेष अनुरोध | आधा छेद, 0.25 मिमी बीजीए |
| न्यूनतम छेद का आकार | 0.15 मिमी |
| कच्चा माल | FR4 IT180 |
एचडीआई (उच्च घनत्व इंटरकनेक्ट) पीसीबी बोर्ड, जिनकी प्रभावशाली मोटाई सीमा 0.4-3.2 मिमी है, इलेक्ट्रॉनिक्स की दुनिया में एक चमत्कार हैं।उच्च गुणवत्ता वाले FR4 IT180 कच्चे माल से निर्मित, न केवल मजबूत हैं, बल्कि कई अनुप्रयोगों और परिदृश्यों में उपयोग करने के लिए पर्याप्त बहुमुखी भी हैं।आइए उन विभिन्न अवसरों का अन्वेषण करें जहां एचडीआई पीसीबी बोर्ड अपनी विशिष्ट विशेषताओं के कारण बाहर खड़े होते हैं, जैसे कि आधा छेद क्षमता और 0.25 मिमी बॉल ग्रिड सरणी (बीजीए) ।
एचडीआई पीसीबी बोर्डों के लिए सबसे महत्वपूर्ण अनुप्रयोगों में से एक डीडीआर 4 पीसीबी के क्षेत्र में है। डीडीआर 4 मेमोरी मॉड्यूल की नवीनतम पीढ़ी है,उच्च गति डेटा हस्तांतरण को विश्वसनीयता और दक्षता के साथ संभाल सकते हैं कि पीसीबी की मांगHDI पीसीबी की बारीक रेखा प्रौद्योगिकियों का समर्थन करने की क्षमता इसे DDR4 मेमोरी मॉड्यूल के लिए एक आदर्श विकल्प बनाती है। बोर्ड का उच्च घनत्व प्रति इकाई क्षेत्र के लिए अधिक संख्या में कनेक्शन की अनुमति देता है,जो डीडीआर4 मॉड्यूल के छोटे और कॉम्पैक्ट डिजाइन के लिए आवश्यक है.
इसके अतिरिक्त, ये एचडीआई पीसीबी बोर्ड उन्नत कंप्यूटिंग और दूरसंचार उपकरणों में अनुप्रयोगों के लिए हाई-स्पीड पीसीबी बोर्ड के रूप में चमकते हैं।1 सुनिश्चित करता है कि 6 तक की बोर्ड मोटाई के साथ भी.00 मिमी, बोर्ड उच्च गति पर सिग्नल अखंडता बनाए रखते हैं। यह उन्हें राउटर, स्विच और उच्च प्रदर्शन सर्वर के लिए उपयुक्त बनाता है जहां डेटा ट्रांसमिशन गति सर्वोपरि है।
उच्च घनत्व पीसीबी के रूप में, इन बोर्डों का व्यापक रूप से चिकित्सा उपकरणों और एयरोस्पेस प्रौद्योगिकी में भी उपयोग किया जाता है।चिकित्सा इमेजिंग उपकरण के लिए आवश्यक परिशुद्धता और एयरोस्पेस अनुप्रयोगों द्वारा मांगी गई विश्वसनीयता दोनों HDI पीसीबी की बारीक रेखा और अंतरिक्ष क्षमताओं द्वारा पूरी की जाती हैंइसके छोटे आकार, आधा छेद और बीजीए तकनीक के साथ मिलकर, प्रदर्शन पर समझौता किए बिना एक कॉम्पैक्ट डिजाइन की अनुमति देते हैं, जो इन क्षेत्रों की महत्वपूर्ण प्रकृति के लिए आवश्यक है।
उपभोक्ता इलेक्ट्रॉनिक्स जैसे कि स्मार्टफोन, टैबलेट और लैपटॉप भी एचडीआई पीसीबी बोर्ड के उपयोग से लाभान्वित होते हैं।और उच्च प्रदर्शन बोर्ड बाजार के पतले और चिकना उत्पाद डिजाइन के रुझानों के साथ रखने के लिएएचडीआई पीसीबी की मोटाई और बहुत ही बारीक बीजीए पिचों का विकल्प आधुनिक उपभोक्ता इलेक्ट्रॉनिक्स की लघुकरण आवश्यकताओं के साथ पूरी तरह से संरेखित होता है।
मूल रूप से, एचडीआई पीसीबी एक बहुमुखी उत्पाद है जो विभिन्न क्षेत्रों में अत्याधुनिक प्रौद्योगिकी की कार्यक्षमता और सफलता का अभिन्न अंग है। चाहे वह उच्च गति डेटा प्रसंस्करण के लिए हो,कॉम्पैक्ट उपभोक्ता उपकरण, या महत्वपूर्ण चिकित्सा और एयरोस्पेस अनुप्रयोगों, HDI पीसीबी बोर्ड, इसकी अनुकूलन योग्य मोटाई, उच्च पहलू अनुपात और विशेष अनुरोधों जैसे कि आधा छेद और ठीक पिच बीजीए,इलेक्ट्रॉनिक्स उद्योग में नवाचार और विश्वसनीयता के लिए रीढ़ के रूप में खड़ा है.
हमारी एचडीआई पीसीबी विनिर्माण सुविधा में, हम 4 एल 1 + एन + 1 एचडीआई बोर्डों के लिए आपकी विशिष्ट आवश्यकताओं को पूरा करने के लिए तैयार व्यापक उत्पाद अनुकूलन सेवाएं प्रदान करते हैं।हमारी अत्याधुनिक तकनीक हमें 0 से बोर्ड मोटाई की एक सीमा को समायोजित करने की अनुमति देती है.2 मिमी से 6.00 मिमी (8mil-126mil), यह सुनिश्चित करने के लिए कि आपके HDI पीसीबी को इष्टतम प्रदर्शन के लिए आवश्यक सटीक विनिर्देशों के अनुसार बनाया गया है।
हम समझते हैं कि अनूठी परियोजनाओं के लिए अनूठी सुविधाओं की आवश्यकता होती है. यही कारण है कि हम विशेष अनुरोध जैसे कि आधा छेद और 0.25 मिमी बीजीए प्रदान करते हैं.ये उन्नत क्षमताएं हमें एचडीआई पीसीबी विनिर्माण के क्षेत्र में अग्रणी बनाती हैं।, विशेष रूप से डीडीआर 4 पीसीबी जैसे अनुप्रयोगों के लिए जहां सटीकता सर्वोपरि है।
हमारे व्यापक अनुकूलन विकल्पों के अलावा, हम विशेष आवश्यकताओं को पूरा करते हैं जैसे कि लैंप सॉकेट एकीकरण। कोई फर्क नहीं पड़ता कि जटिलता, हम उच्च गुणवत्ता प्रदान करने के लिए सुसज्जित हैं,कस्टम एचडीआई पीसीबी जो आपके सटीक मानकों को पूरा करते हैं.
बहुमुखी प्रतिभा पर ध्यान केंद्रित करते हुए, हमारी एचडीआई पीसीबी सेवाएं 0.4-3.2 मिमी की मोटाई रेंज को पूरा करती हैं, जिससे आपको आपके उत्पाद की विशिष्ट आवश्यकताओं के अनुरूप बोर्ड डिजाइन करने के लिए लचीलापन मिलता है।हम पर भरोसा करें कि हम आपके एचडीआई पीसीबी डिजाइनों को सटीकता और व्यावसायिकता के साथ जीवन में लाएंगे.
एचडीआई पीसीबी बोर्ड उत्पाद उच्चतम स्तर की संतुष्टि और प्रदर्शन सुनिश्चित करने के लिए व्यापक तकनीकी सहायता और सेवाओं के साथ आता है।हमारे समर्थन में उत्पाद एकीकरण में सहायता के लिए प्रलेखन और संसाधनों की एक व्यापक पुस्तकालय तक पहुंच शामिल हैहम भी आप अपने HDI पीसीबी बोर्ड की क्षमता को अधिकतम करने में मदद करने के लिए सेवाओं की एक किस्म प्रदान करते हैंः
