एक डबल साइडेड पीसीबी, जिसे बाय-लेयर पीसीबी या डुअल-साइडेड पीसीबी के रूप में भी जाना जाता है, एक प्रकार का प्रिंटेड सर्किट बोर्ड है जिसमें बोर्ड के ऊपर और नीचे दोनों तरफ कंडक्टिव कॉपर लेयर होती हैं। यह डिज़ाइन सिंगल-साइडेड पीसीबी की तुलना में सर्किट घनत्व और जटिलता को बढ़ाता है।

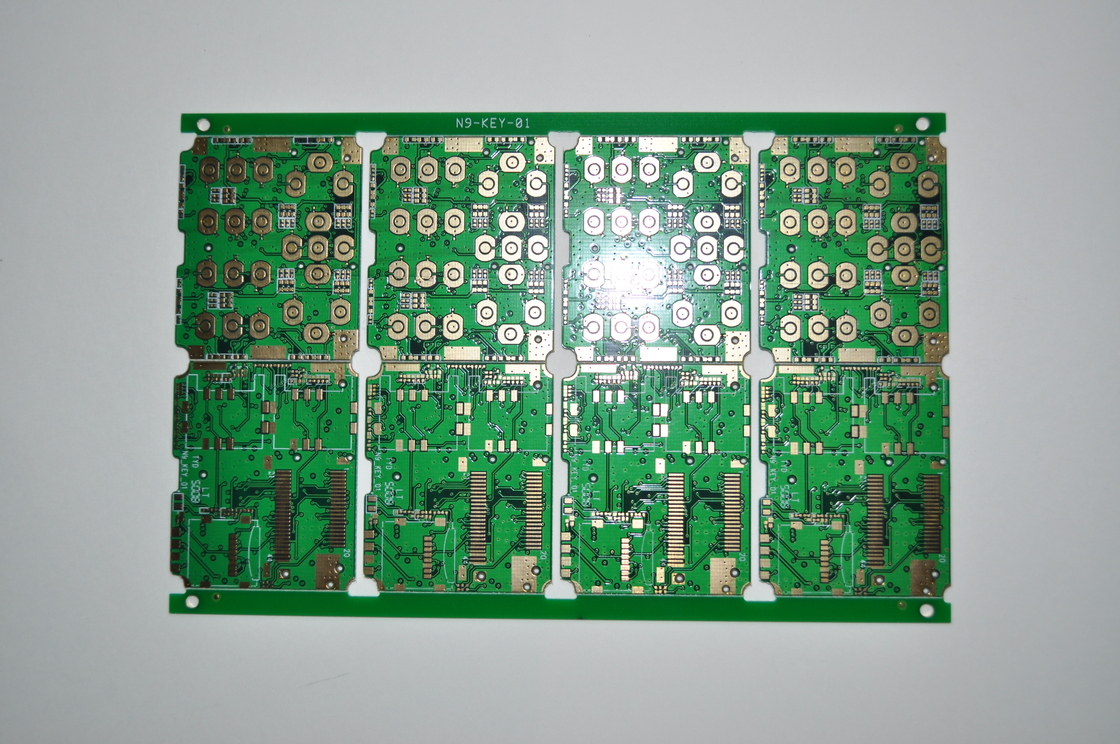

हमारा डबल साइडेड पीसीबी उत्पाद आपकी विशिष्ट परियोजना आवश्यकताओं को पूरा करने के लिए विभिन्न प्रकार की सुविधाएँ और विकल्प प्रदान करता है। 0.2 मिमी की न्यूनतम होल टू कॉपर दूरी के साथ, यह पीसीबी उन अनुप्रयोगों के लिए उपयुक्त है जो सटीकता और विश्वसनीयता की मांग करते हैं।
हमारे डबल साइडेड पीसीबी पर 5 मिल का कंडक्टर स्पेस ट्रेस और कनेक्शन को रूट करने के लिए पर्याप्त जगह प्रदान करता है, जिससे कुशल सिग्नल ट्रांसमिशन और सिग्नल हस्तक्षेप कम होता है।
सतह परिष्करण विकल्पों की बात करें तो, हमारा डबल साइडेड पीसीबी HASL (हॉट एयर सोल्डर लेवलिंग), OSP (ऑर्गेनिक सोल्डरबिलिटी प्रिजर्वेटिव्स), ENIG (इलेक्ट्रोलेस निकल इमर्शन गोल्ड), इमर्शन गोल्ड और लीड-फ्री फिनिश सहित कई विकल्पों का समर्थन करता है। ये फिनिश ऑक्सीकरण से सुरक्षा प्रदान करते हैं, सोल्डरबिलिटी सुनिश्चित करते हैं और समग्र विश्वसनीयता को बढ़ाते हैं।
डबल साइडेड पीसीबी के लिए उपलब्ध सोल्डर रेज़िस्ट रंग हरा है, जो उद्योग में एक सामान्य और व्यापक रूप से मान्यता प्राप्त रंग है। हरा सोल्डर मास्क न केवल एक दृश्यमान आकर्षक फिनिश प्रदान करता है बल्कि घटक प्लेसमेंट की पहचान करने और असेंबली के दौरान सोल्डर ब्रिजिंग के जोखिम को कम करने में भी मदद करता है।
यह डबल साइडेड पीसीबी एक ऑफलाइन प्रकार के रूप में वर्गीकृत है, जिसका अर्थ है कि इसे उन अनुप्रयोगों के लिए डिज़ाइन किया गया है जहां बोर्ड के दोनों किनारों पर घटक लगाए जाते हैं, जो सर्किट डिज़ाइन और लेआउट में बढ़ी हुई लचीलापन प्रदान करते हैं।
संक्षेप में, हमारा डबल साइडेड पीसीबी उत्पाद आपके इलेक्ट्रॉनिक प्रोजेक्ट्स के लिए एक विश्वसनीय और कुशल समाधान देने के लिए दोहरे-पक्षीय डिज़ाइन के लाभों को उच्च-गुणवत्ता वाली सामग्री और फिनिश के साथ जोड़ता है। चाहे आपको किसी वाणिज्यिक उत्पाद के लिए बाय-लेयर पीसीबी की आवश्यकता हो या प्रोटोटाइप के लिए डुअल-साइडेड प्रिंटेड बोर्ड की, हमारा डबल साइडेड पीसीबी आपकी आवश्यकताओं को सटीकता और प्रदर्शन के साथ पूरा करने के लिए डिज़ाइन किया गया है।
| कॉपर | 1oz |
| सतह | OSP |
| सोल्डर रेज़िस्ट रंग | हरा |
| अन्य सेवा | पीसीबी डिज़ाइन/पीसीबी असेंबली |
| लेयर्स की संख्या | 2 |
| सतह परिष्करण | HASL, OSP, ENIG, इमर्शन गोल्ड, लीड फ्री |
| बोर्ड की मोटाई | 1.6 मिमी |
| विशेष आवश्यकता | हैलोजन फ्री/इम्पीडेंस कंट्रोल |
| कंडक्टर स्पेस | 5 मिल |
| विशेष तकनीक | इम्पीडेंस कंट्रोल ; ±10% |
1.2 मीटर डबल-साइडेड पीसीबी, जिसे ट्विन लेयर पीसीबी के रूप में भी जाना जाता है, के लिए उत्पाद अनुप्रयोग अवसर और परिदृश्य:
1oz के कॉपर वेट, 2 लेयर्स और 1.6mm की बोर्ड मोटाई वाले डबल-साइडेड पीसीबी अनुप्रयोगों और उद्योगों की एक विस्तृत श्रृंखला के लिए उपयुक्त बहुमुखी समाधान हैं।
इस प्रकार के पीसीबी के लिए प्रमुख अनुप्रयोग परिदृश्यों में से एक ओवरलेंथ पीसीबी का उत्पादन है, जहां विस्तारित लंबाई को एक स्थिर और विश्वसनीय सर्किट बोर्ड डिज़ाइन की आवश्यकता होती है। डबल-साइडेड सुविधा अधिक जटिल सर्किटरी और इंटरकनेक्शन की अनुमति देती है, जो इसे उन अनुप्रयोगों के लिए आदर्श बनाती है जिनमें उच्च घटक घनत्व की आवश्यकता होती है।
उपलब्ध सतह परिष्करण विकल्पों जैसे HASL, OSP, ENIG, इमर्शन गोल्ड और लीड-फ्री फिनिश के कारण, इन डबल-साइडेड पीसीबी का उपयोग विभिन्न वातावरणों और उद्योगों में किया जा सकता है। 35um की फिनिश्ड कॉपर मोटाई अच्छी चालकता और सिग्नल अखंडता सुनिश्चित करती है।
इन डबल-साइडेड पीसीबी का उपयोग ऑटोमोटिव, दूरसंचार, उपभोक्ता इलेक्ट्रॉनिक्स, औद्योगिक स्वचालन और अन्य उद्योगों में किया जा सकता है। वे उन अनुप्रयोगों के लिए उपयुक्त हैं जिनमें लागत-प्रभावशीलता और प्रदर्शन के बीच संतुलन की आवश्यकता होती है।
चाहे वह इलेक्ट्रॉनिक्स प्रोटोटाइपिंग, छोटे बैच उत्पादन या बड़े पैमाने पर निर्माण के लिए हो, 1.2 मीटर डबल-साइडेड पीसीबी विभिन्न इलेक्ट्रॉनिक उत्पादों और प्रणालियों के लिए एक विश्वसनीय और लागत प्रभावी समाधान प्रदान करते हैं।
डुअल-साइडेड पीसीबी के लिए उत्पाद अनुकूलन सेवाएँ:
अन्य सेवा: पीसीबी डिज़ाइन/पीसीबी असेंबली
बोर्ड की मोटाई: 1.6 मिमी
सतह: OSP
विशेष तकनीक: इम्पीडेंस कंट्रोल; ±10%
विशेष आवश्यकता: हैलोजन फ्री/इम्पीडेंस कंट्रोल
हमारा डबल साइडेड पीसीबी उत्पाद इष्टतम प्रदर्शन और विश्वसनीयता सुनिश्चित करने के लिए व्यापक तकनीकी सहायता और सेवाओं के साथ आता है। विशेषज्ञों की हमारी टीम आपको किसी भी उत्पाद-संबंधित पूछताछ, समस्या निवारण और सर्वोत्तम प्रथाओं पर मार्गदर्शन में सहायता करने के लिए उपलब्ध है। इसके अतिरिक्त, हम विशिष्ट परियोजना आवश्यकताओं को पूरा करने के लिए अनुकूलन सेवाएँ प्रदान करते हैं और उच्च-गुणवत्ता वाले डबल साइडेड पीसीबी की समय पर डिलीवरी प्रदान करते हैं। निश्चिंत रहें कि आप हमारे उत्पाद के साथ अपने अनुभव को बेहतर बनाने के लिए हमारी तकनीकी सहायता और सेवाओं पर भरोसा कर सकते हैं।
