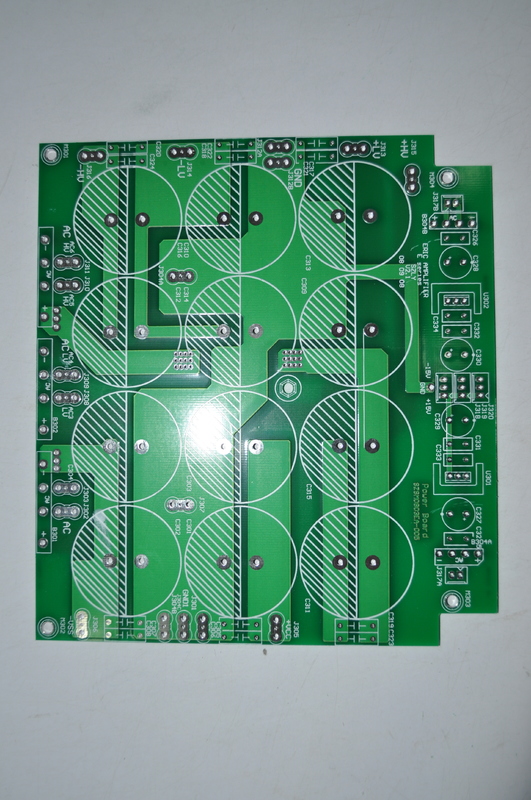

एक डबल-साइडेड पीसीबी, जिसे डुअल-साइडेड पीसीबी या डबल-प्लेटेड पीसीबी के रूप में भी जाना जाता है, एक प्रकार का प्रिंटेड सर्किट बोर्ड है जिसमें बोर्ड के शीर्ष और नीचे दोनों तरफ संवाहक तांबे की परतें होती हैं। यह डिज़ाइन सिंगल-साइडेड पीसीबी की तुलना में बढ़ी हुई रूटिंग जटिलता और उच्च घटक घनत्व की अनुमति देता है।
उपलब्ध डबल-साइडेड पीसीबी उत्पाद को विशेष रूप से ओएसपी (ऑर्गेनिक सोल्डरबिलिटी प्रिजर्वेटिव) की सतह खत्म के साथ डिज़ाइन किया गया है, जो उजागर तांबे के ट्रेसेस के लिए उत्कृष्ट सोल्डरबिलिटी और शेल्फ लाइफ सुरक्षा प्रदान करता है। यह सतह खत्म पीसीबी की विश्वसनीयता और स्थायित्व को बढ़ाता है, जिससे यह विभिन्न इलेक्ट्रॉनिक अनुप्रयोगों के लिए उपयुक्त हो जाता है।
इस डबल-साइडेड पीसीबी की अनूठी विशेषताओं में से एक हैलोजन मुक्त होने और प्रतिबाधा नियंत्रण को शामिल करने की इसकी विशेष आवश्यकता है। हैलोजन मुक्त विशेषता सुनिश्चित करती है कि पीसीबी पर्यावरण के अनुकूल है और हानिकारक हैलोजन यौगिकों से मुक्त है, जिससे यह उद्योग के नियमों और मानकों के अनुरूप है। इसके अतिरिक्त, प्रतिबाधा नियंत्रण क्षमता उच्च गति और संवेदनशील इलेक्ट्रॉनिक सर्किट के लिए महत्वपूर्ण, सिग्नल अखंडता और प्रतिबाधा मिलान के सटीक नियंत्रण की अनुमति देती है।
जब सामग्री की बात आती है, तो यह डबल-साइडेड पीसीबी FR4 का उपयोग करके बनाया गया है, जो पीसीबी उद्योग में व्यापक रूप से उपयोग की जाने वाली और बहुमुखी सब्सट्रेट सामग्री है। FR4 उत्कृष्ट विद्युत इन्सुलेशन गुण, यांत्रिक शक्ति और थर्मल स्थिरता प्रदान करता है, जो इसे विभिन्न इलेक्ट्रॉनिक अनुप्रयोगों के लिए आदर्श बनाता है जिन्हें विश्वसनीयता और प्रदर्शन की आवश्यकता होती है।
यह विशेष डबल-साइडेड पीसीबी उत्पाद दो परतें पेश करता है, जो जटिलता और लागत-प्रभावशीलता के बीच संतुलन प्रदान करता है। दो-परत डिज़ाइन अभी भी प्रबंधनीय निर्माण लागत बनाए रखते हुए ट्रेसेस, पावर प्लेन और सिग्नल लाइनों की कुशल रूटिंग की अनुमति देता है।
इसके अलावा, डबल-साइडेड पीसीबी ±10% की सहनशीलता के साथ प्रतिबाधा नियंत्रण के लिए विशेष तकनीक को शामिल करता है। यह तकनीक सुनिश्चित करती है कि पीसीबी की विद्युत विशेषताओं, जैसे सिग्नल प्रसार विलंब और क्षीणन, को तंग सहनशीलता के भीतर सटीक रूप से नियंत्रित किया जाता है, जो उच्च-आवृत्ति और उच्च-गति अनुप्रयोगों की आवश्यकताओं को पूरा करता है।
निष्कर्ष में, ओएसपी सतह खत्म, हैलोजन मुक्त/प्रतिबाधा नियंत्रण विशेष आवश्यकता, FR4 सामग्री, दो परतें, और प्रतिबाधा नियंत्रण तकनीक के साथ डबल-साइडेड पीसीबी इलेक्ट्रॉनिक डिज़ाइनों की एक विस्तृत श्रृंखला के लिए एक विश्वसनीय और उच्च-प्रदर्शन समाधान प्रदान करता है। चाहे आपको औद्योगिक उपकरण, उपभोक्ता इलेक्ट्रॉनिक्स, दूरसंचार, या एक कॉम्पैक्ट और कुशल सर्किट बोर्ड की आवश्यकता वाले किसी अन्य एप्लिकेशन के लिए डबल-साइडेड पीसीबी की आवश्यकता हो, यह उत्पाद गुणवत्ता और सटीकता के साथ आपकी आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया है।
| अन्य सेवा | पीसीबी डिज़ाइन/पीसीबी असेंबली |
| सामग्री | FR4 |
| कंडक्टर स्पेस | 5 मिल |
| विशेष आवश्यकता | हैलोजन मुक्त/प्रतिबाधा नियंत्रण |
| सतह | OSP |
| सतह परिष्करण | HASL, OSP, ENIG, इमर्शन गोल्ड, लीड फ्री |
| समाप्त तांबा | 35um |
| परतों की संख्या | 2 |
| तांबा | 1oz |
| सोल्डर रेज़िस्ट रंग | हरा |
HASL, OSP, ENIG, इमर्शन गोल्ड और लीड-फ्री फिनिश सहित सतह परिष्करण विकल्प विशिष्ट परियोजना आवश्यकताओं को पूरा करने में लचीलापन प्रदान करते हैं। चाहे वह 1.2 मीटर डबल-साइडेड पीसीबी के लिए हो या 1.5 मीटर डबल-साइडेड पीसीबी के लिए, इन पीसीबी को विभिन्न अनुप्रयोगों के अनुरूप अनुकूलित किया जा सकता है।
इन डबल-साइडेड पीसीबी की प्रमुख विशेषताओं में से एक ±10% की सहनशीलता के साथ प्रतिबाधा नियंत्रण की विशेष तकनीक है। यह सिग्नल अखंडता और विश्वसनीयता सुनिश्चित करता है, जिससे वे उच्च-आवृत्ति अनुप्रयोगों के लिए आदर्श बन जाते हैं जहां सिग्नल अखंडता बनाए रखना महत्वपूर्ण है।
उत्पाद अनुप्रयोग अवसर और परिदृश्य:
1. उपभोक्ता इलेक्ट्रॉनिक्स: डबल साइडेड पीसीबी का उपयोग आमतौर पर उपभोक्ता इलेक्ट्रॉनिक उपकरणों जैसे स्मार्टफोन, टैबलेट और लैपटॉप में उनके कॉम्पैक्ट आकार और उच्च विश्वसनीयता के कारण किया जाता है।
2. औद्योगिक स्वचालन: औद्योगिक स्वचालन प्रणालियों में, द्वि-परत पीसीबी प्रक्रियाओं को नियंत्रित और निगरानी करने, सुचारू संचालन और उच्च दक्षता सुनिश्चित करने में महत्वपूर्ण भूमिका निभाते हैं।
3. ऑटोमोटिव उद्योग: डबल साइडेड पीसीबी आधुनिक वाहनों में आवश्यक घटक हैं, जिनका उपयोग इंजन नियंत्रण इकाइयों, इंफोटेनमेंट सिस्टम और सुरक्षा सुविधाओं सहित विभिन्न प्रणालियों में किया जाता है।
4. दूरसंचार: उच्च गति डेटा ट्रांसमिशन की बढ़ती मांग के साथ, प्रतिबाधा नियंत्रण वाले डबल-साइडेड पीसीबी का उपयोग दूरसंचार उपकरणों में विश्वसनीय सिग्नल ट्रांसमिशन सुनिश्चित करने के लिए व्यापक रूप से किया जाता है।
5. चिकित्सा उपकरण: चिकित्सा उपकरणों में जहां सटीकता और विश्वसनीयता सर्वोपरि है, द्वि-परत पीसीबी का उपयोग निगरानी प्रणालियों, नैदानिक उपकरणों और इमेजिंग उपकरणों जैसे उपकरणों में किया जाता है।
कुल मिलाकर, 35um की तैयार तांबे की मोटाई, FR4 सामग्री और प्रतिबाधा नियंत्रण की विशेष तकनीक के साथ डबल-साइडेड पीसीबी अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए एक बहुमुखी समाधान है, जो डिजाइन में विश्वसनीयता, प्रदर्शन और लचीलापन प्रदान करता है।
डबल-साइडेड प्रिंटेड बोर्ड के लिए उत्पाद अनुकूलन सेवाएँ:
अन्य सेवा: पीसीबी डिज़ाइन/पीसीबी असेंबली
प्रकार: ऑफ़लाइन
तांबा: 1oz
सोल्डर रेज़िस्ट रंग: हरा
विशेष तकनीक: मानक
डबल साइडेड पीसीबी के लिए हमारे उत्पाद तकनीकी समर्थन और सेवाओं में शामिल हैं:
- उत्पाद स्थापना और सेटअप में विशेषज्ञ सहायता
- किसी भी समस्या का सामना करने के लिए समस्या निवारण मार्गदर्शन
- इष्टतम प्रदर्शन सुनिश्चित करने के लिए व्यापक उत्पाद प्रलेखन और उपयोगकर्ता मैनुअल
- नियमित सॉफ़्टवेयर अपडेट और पैच
- सहायता के लिए समर्पित ग्राहक सहायता टीम
