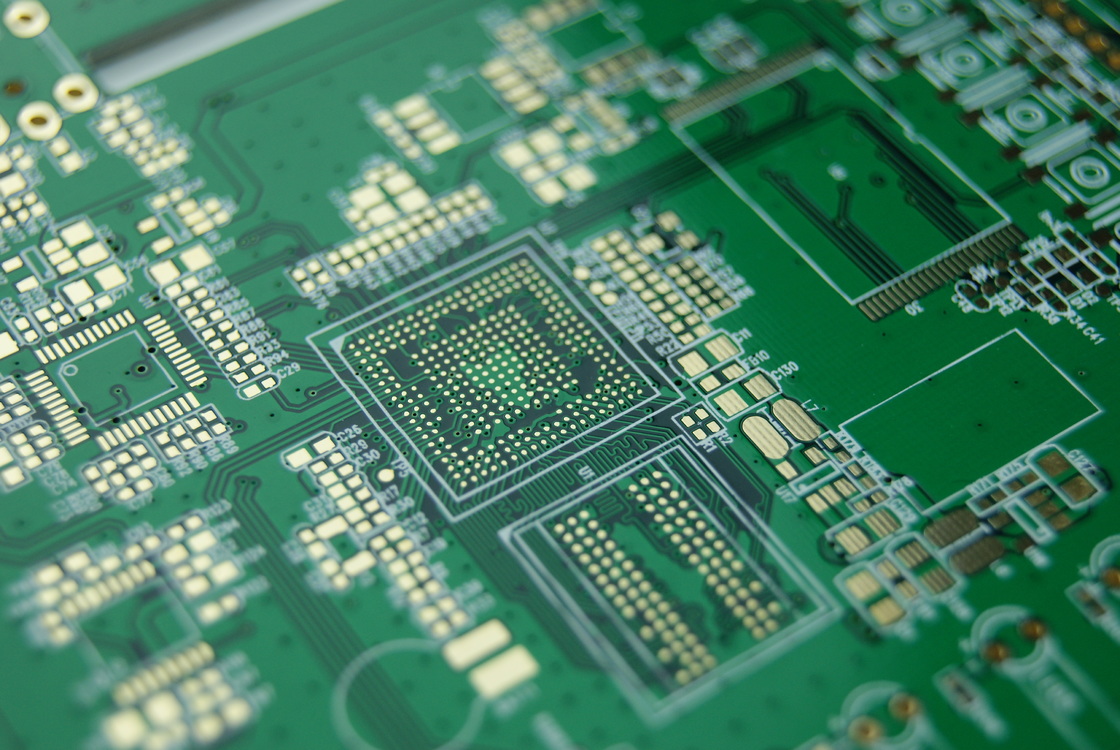

मल्टीलेयर पीसीबी बोर्ड एक प्रकार का प्रिंटेड सर्किट बोर्ड है जो सब्सट्रेट सामग्री की कई परतों के साथ बनाया गया है, आमतौर पर एपॉक्सी राल के साथ प्रबलित फाइबरग्लास से बना है।इस विशेष बहुपरत सर्किट बोर्ड कुल 5 परतों की दावा करता है, एकल या दो परत वाले पीसीबी की तुलना में इलेक्ट्रॉनिक उपकरणों में अधिक जटिलता और कार्यक्षमता प्रदान करता है।
इस मल्टीलेयर पीसीबी बोर्ड की मुख्य विशेषताओं में से एक इसकी प्रभावशाली न्यूनतम निशान/स्थान विनिर्देशों 4 मिलीलीटर / 4 मिलीलीटर है। यह तंग सहिष्णुता संकेतों और बिजली की लाइनों के जटिल मार्ग के लिए अनुमति देता है,यह उच्च घनत्व सर्किट डिजाइन की आवश्यकता अनुप्रयोगों के लिए आदर्श बना रहा है.
इसके अतिरिक्त, यह बहुपरत सर्किट बोर्ड 100% ई-परीक्षण सुविधा के साथ निर्मित है। विद्युत परीक्षण पीसीबी के भीतर कनेक्शन की अखंडता और विश्वसनीयता सुनिश्चित करता है,दोषों के जोखिम को कम करना और अंतिम उत्पाद में इष्टतम प्रदर्शन सुनिश्चित करना.
उद्योग मानक आईपीसी-ए-610 डी के अनुरूप, यह बहुपरत पीसीबी बोर्ड इलेक्ट्रॉनिक्स विनिर्माण उद्योग द्वारा निर्धारित कठोर गुणवत्ता और प्रदर्शन आवश्यकताओं को पूरा करता है।इस मानक का पालन यह सुनिश्चित करता है कि पीसीबी को स्वीकार्यता के लिए स्थापित मानदंडों के अनुसार निर्मित और निरीक्षण किया जाए.
जब यह तांबे की मोटाई की बात आती है, इस बहुपरत पीसीबी बोर्ड 1 औंस और 2 औंस तांबे की परतों के विकल्प प्रदान करता है। तांबे की मोटाई का विकल्प पीसीबी की वर्तमान-वाहक क्षमता को प्रभावित कर सकता है,थर्मल प्रदर्शन, और समग्र संकेत अखंडता, विभिन्न डिजाइन आवश्यकताओं के अनुरूप लचीलापन प्रदान करता है।
संक्षेप में, 5 परतों वाला यह मल्टीलेयर पीसीबी बोर्ड उन परियोजनाओं के लिए एक बहुमुखी और विश्वसनीय समाधान है जिनकी सर्किट जटिलता और कार्यक्षमता में वृद्धि की आवश्यकता होती है।अपने तंग निशान/अंतरिक्ष विनिर्देशों के साथ, ई-परीक्षण सुविधा, आईपीसी-ए-610 डी मानकों का अनुपालन, और तांबे की मोटाई के विकल्प, यह पीसीबी इलेक्ट्रॉनिक अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए आवश्यक प्रदर्शन और गुणवत्ता प्रदान करता है।
| सतह खत्म | HASL |
| तांबे की मोटाई | 1 औंस, 2 औंस |
| बोर्ड की मोटाई | 1.6 मिमी |
| परतों की संख्या | 5 |
| मिन. ट्रेस/स्पेस | 4 मिलीलीटर/4 मिलीलीटर |
| सतह माउंट प्रौद्योगिकी | हाँ |
| काउंट | 6 परत |
| सोल्डर मास्क का रंग | हरी |
| इकट्ठा करने का प्रकार | एसएमटी, थ्रू-होल |
| पीसीबी मानक | आईपीसी-ए-610 डी |
मल्टीलेयर पीसीबी बोर्ड एक बहुमुखी उत्पाद है जो अपनी उन्नत सुविधाओं और विनिर्देशों के कारण कई अवसरों और परिदृश्यों में आवेदन पाता है। 5-7 कार्य दिवसों के नेतृत्व समय के साथ,यह उत्पाद त्वरित टर्नअराउंड समय प्रदान करता है, जिससे यह उन परियोजनाओं के लिए आदर्श है जिन्हें कुशल उत्पादन कार्यक्रमों की आवश्यकता होती है।
मल्टीलेयर पीसीबी बोर्ड की मुख्य विशेषताओं में से एक इसका हरा रंग का सोल्डरमास्क है,जो न केवल एक नेत्रहीन आकर्षक खत्म प्रदान करता है, लेकिन यह भी विश्वसनीय प्रदर्शन और सर्किट के लिए सुरक्षा सुनिश्चित करता हैयह उत्पाद को ऐसे अनुप्रयोगों के लिए उपयुक्त बनाता है जहां सौंदर्यशास्त्र और कार्यक्षमता दोनों महत्वपूर्ण कारक हैं।
1 औंस और 2 औंस के तांबे की मोटाई के विकल्पों में उपलब्ध, मल्टीलेयर पीसीबी बोर्ड डिजाइन और प्रदर्शन आवश्यकताओं में लचीलापन प्रदान करता है।विभिन्न तांबे की मोटाई परियोजना की विशिष्ट आवश्यकताओं के आधार पर अनुकूलन की अनुमति देती है, यह विभिन्न अनुप्रयोगों के लिए एक उपयुक्त विकल्प बनाता है।
HASL (हॉट एयर सोल्डर लेवलिंग) की सतह खत्म से लैस, मल्टीलेयर पीसीबी बोर्ड उत्कृष्ट सोल्डरेबिलिटी और एक टिकाऊ खत्म सुनिश्चित करता है,सर्किट्री की समग्र गुणवत्ता और विश्वसनीयता में सुधारयह विशेषता इस उत्पाद को उन परिदृश्यों के लिए उपयुक्त बनाती है जहां मजबूत मिलाप जोड़ और दीर्घकालिक प्रदर्शन आवश्यक हैं।
4 मिलीलीटर/4 मिलीलीटर के न्यूनतम निशान/स्थान की आवश्यकता के साथ,मल्टीलेयर पीसीबी बोर्ड सिग्नल अखंडता और विद्युत प्रदर्शन को बनाए रखते हुए जटिल और कॉम्पैक्ट सर्किट डिजाइन बनाने में सक्षम बनाता हैयह विशेषता इलेक्ट्रॉनिक प्रणालियों में उच्च परिशुद्धता और विश्वसनीयता की आवश्यकता वाले अनुप्रयोगों के लिए उत्पाद को उपयुक्त बनाती है।
संक्षेप में, मल्टीलेयर पीसीबी बोर्ड एक अत्यधिक बहुमुखी उत्पाद है जो कई प्रकार के अनुप्रयोगों और परिदृश्यों को पूरा करता है, जिसमें मल्टीलेयर सर्किट बोर्ड डिजाइन शामिल हैं।जटिल इलेक्ट्रॉनिक प्रणालियाँ, और उच्च घनत्व सर्किट आवश्यकताओं के साथ. इसके तेजी से नेतृत्व समय, हरे soldermask, तांबा मोटाई विकल्प, HASL सतह खत्म, और सटीक निशान / अंतरिक्ष विनिर्देशों,यह उत्पाद विभिन्न इलेक्ट्रॉनिक डिजाइन और विनिर्माण आवश्यकताओं के लिए एक विश्वसनीय और कुशल समाधान प्रदान करता है.
मल्टीलेयर पीसीबी बोर्ड के लिए उत्पाद अनुकूलन सेवाएं:
सतह खत्मः HASL
मिन. ट्रेस/स्पेसः 4 मिलीलीटर/4 मिलीलीटर
पीसीबी मानक: आईपीसी-ए-610 डी
परतों की संख्याः 6 परतें
सोल्डर मास्क: हरा
हमारे उत्पाद तकनीकी समर्थन और बहुपरत पीसीबी बोर्ड के लिए सेवाओं में शामिल हैंः
- उत्पाद की स्थापना और सेटअप के लिए व्यापक सहायता
- किसी भी तकनीकी समस्या के लिए समस्या निवारण मार्गदर्शन
- उत्पाद प्रलेखन और उपयोगकर्ता पुस्तिकाओं का प्रावधान
- बहुस्तरीय पीसीबी बोर्ड के उपयोग के लिए सर्वोत्तम प्रथाओं पर विशेषज्ञ सलाह
- उत्पाद के प्रदर्शन को बढ़ाने के लिए नियमित सॉफ्टवेयर अपडेट और पैच
- उपयोगकर्ता की दक्षता में सुधार के लिए ऑन-डिमांड प्रशिक्षण सत्र और वेबिनार
